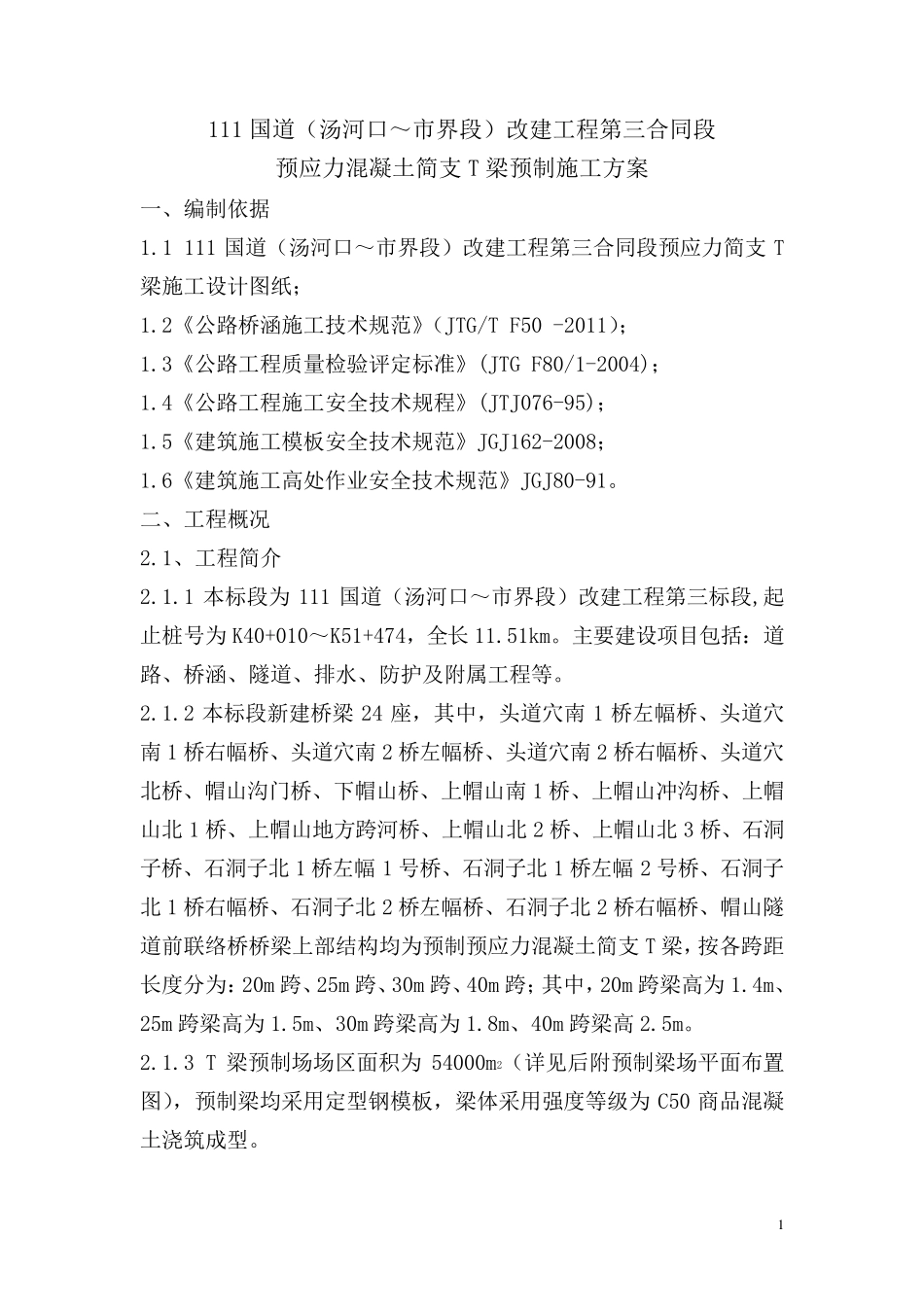

1 111 国道（汤河口～市界段）改建工程第三合同段 预应力混凝土简支T 梁预制施工方案 一、编制依据 1.1 111 国道（汤河口～市界段）改建工程第三合同段预应力简支T梁施工设计图纸； 1.2《公路桥涵施工技术规范》（JTG/T F50 -2011）； 1.3《公路工程质量检验评定标准》(JTG F80/1-2004)； 1.4《公路工程施工安全技术规程》(JTJ076-95)； 1.5《建筑施工模板安全技术规范》JGJ162-2008； 1.6《建筑施工高处作业安全技术规范》JGJ80-91。 二、工程概况 2.1、工程简介 2.1.1 本标段为 111 国道（汤河口～市界段）改建工程第三标段,起止桩号为 K40+010～K51+474，全长 11.51km。主要建设项目包括：道路、桥涵、隧道、排水、防护及附属工程等。 2.1.2 本标段新建桥梁24 座，其中，头道穴南 1 桥左幅桥、头道穴南 1 桥右幅桥、头道穴南 2 桥左幅桥、头道穴南 2 桥右幅桥、头道穴北桥、帽山沟门桥、下帽山桥、上帽山南 1 桥、上帽山冲沟桥、上帽山北 1 桥、上帽山地方跨河桥、上帽山北 2 桥、上帽山北 3 桥、石洞子桥、石洞子北 1 桥左幅 1 号桥、石洞子北 1 桥左幅 2 号桥、石洞子北 1 桥右幅桥、石洞子北 2 桥左幅桥、石洞子北 2 桥右幅桥、帽山隧道前联络桥桥梁上部结构均为预制预应力混凝土简支T 梁，按各跨距长度分为：20m 跨、25m 跨、30m 跨、40m 跨；其中，20m 跨梁高为 1.4m、25m 跨梁高为 1.5m、30m 跨梁高为 1.8m、40m 跨梁高 2.5m。 2.1.3 T 梁预制场场区面积为 54000m2（详见后附预制梁场平面布置图），预制梁均采用定型钢模板，梁体采用强度等级为 C50 商品混凝土浇筑成型。 2 2.1.4 各跨距预应力混凝土简支T 梁统计表如下： 序号 桥梁名称 T 梁跨距 T 梁高度 T 梁数量 1 头道穴南1 桥左幅桥 30m 1.8m 36 片 2 头道穴南1 桥右幅桥 30m 1.8m 36 片 3 头道穴南2 桥左幅桥 30m 1.8m 36 片 4 头道穴南2 桥右幅桥 30m 1.8m 36 片 5 头道穴北桥 30m 1.8m 72 片 6 帽山沟门桥 30m 1.8m 48 片 7 下帽山桥 20m 1.4m 48 片 8 上帽山南1 桥 30m 1.8m 72 片 9 上帽山冲沟桥 20m 1.4m 14 片 10 上帽山北1 桥 30m 1.8m 108 片 11 上帽山地方跨河桥 20m 1.4m 8 片 12 上帽山北2 桥 30m 1.8m 120 片 13 上帽山北3 桥 30m 1.8m 108 片 40m 2.5m 18 片 14 石洞子桥 3...
