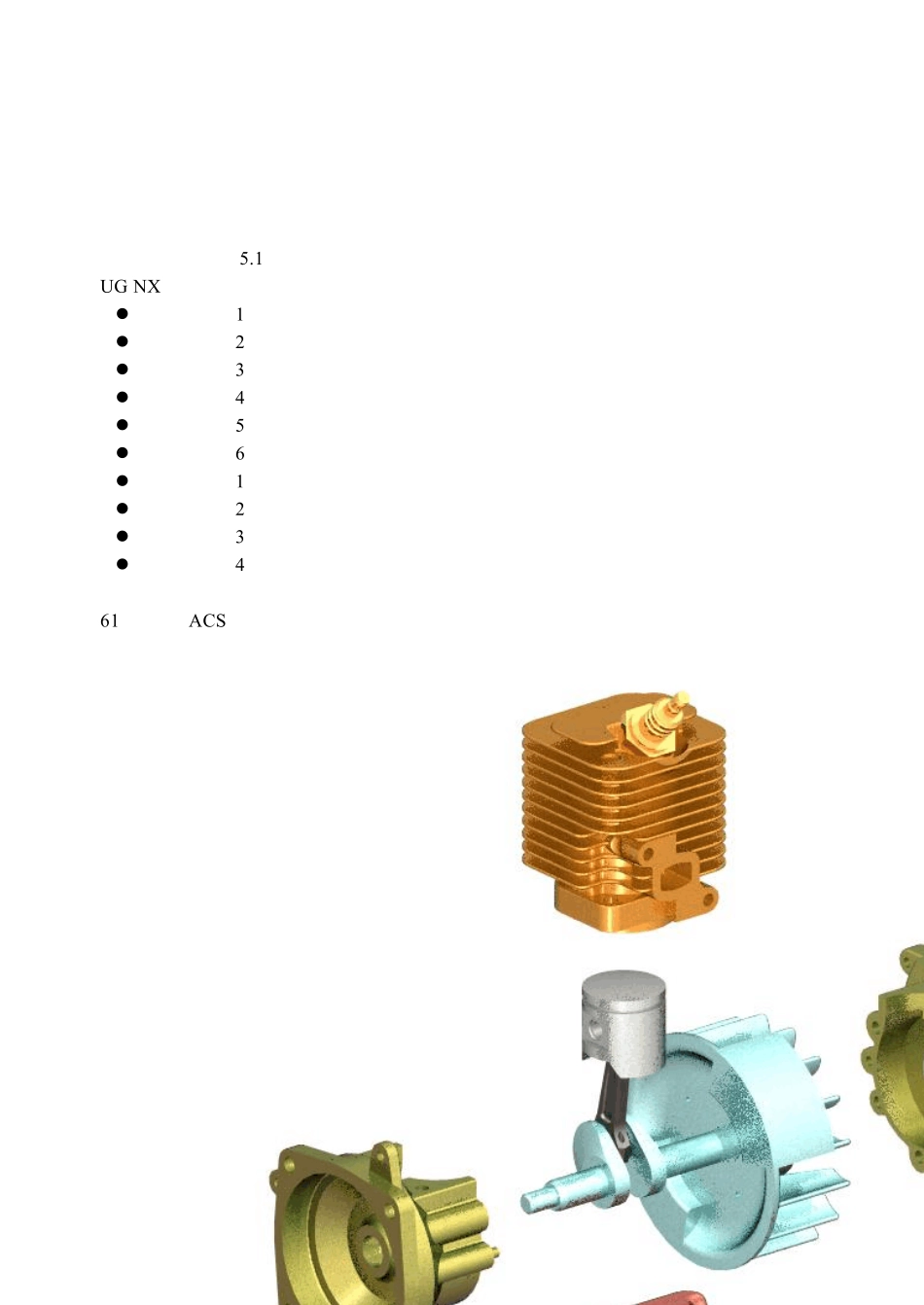

104 第五章 实体建模应用项目 本章将以如图 5.1 所示的工业钻孔的发动机的部分零件建模作为项目应用主线，介绍使 用 UG NX 进行产品零件设计的的一般方法和实体建模命令的使用技巧。 l 入门项目 1 销轴零件建模 l 入门项目 2 活塞零件建模 l 入门项目 3 点活塞零件建模 l 入门项目 4 曲轴零件建模 l 入门项目 5 连杆零件建模 l 入门项目 6 油箱盖零件建模 l 提高项目 1 棘轮零件建模 l 提高项目 2 飞轮零件建模 l 提高项目 3 曲轴箱零件建模 l 提高项目 4 油缸零件建模 【说明】本章所有项目均需要在开始创建一个公制的部件文件，并启动建模应用环境。 在 61 层创建 ACS 基准坐标系作为设计的参考基准。基于此，用户根据要求可以创建一个种 子部件，或者创建一个建模模板（关于建模模板，请参考本书第一章的相关项目） 。 图 5.1 发动机部分 前曲轴箱 油箱 油缸 活塞 连杆 曲轴 飞轮 点火塞 后曲轴箱105 5.1 入门项目一：销轴零件建模 完成如图 5.2 所示的销轴零件的建模。 5.1.1 项目分析 根据零件的形状对应的特征类型，可以有以下两种 建模思路。 1. 建模思路一 零件形状简单，考虑从体素特征开始。首先建立一 个圆柱体，然后在圆柱体上添加标准成型特征－孔和沟槽。因为两个沟槽根据中心平面对称， 所以考虑使用特征镜像功能。建模思路图示如图 5.3 所示。 图 5.3 建模思路一 2. 建模思路二 使用 NX 的旋转特征进行建模，其思路图示如图 5.4 所示。 图 5.4 建模思路二 3. 方案比较 思路一使用了四步特征完成零件的建模，如果需要对零件进行编辑，则分别需要对每个 特征进行编辑；而思路二的建模方法简化了建模过程，只用一步特征即完成所以形状的构建， 而且修改方便。下面将给出两种思路的操作步骤。 5.1.2 主要知识点 本项目将学习以下建模命令的使用方法和一般步骤： l 圆柱体（Cy linder） （a）圆柱体 （b）孔 （c）沟槽 （d）镜像特征 图 5.2 销轴零件图106 l 简单孔（Simple Hole） l 沟槽（Groove） l 镜像特征（Mirror Feature） l 旋转特征（Revolve） 5.1.2 过程指导－方法 1 1. 以体素特征开始－创建圆柱体 选择圆柱体命令→选择“直径，高度”方式→MB2，接受缺省方向→输入“直径为 8， 高度为 25” → MB2→输入圆柱体底面中心为“XC=0,YC=0,ZC=0” → MB2，完成圆柱体的 创建...
