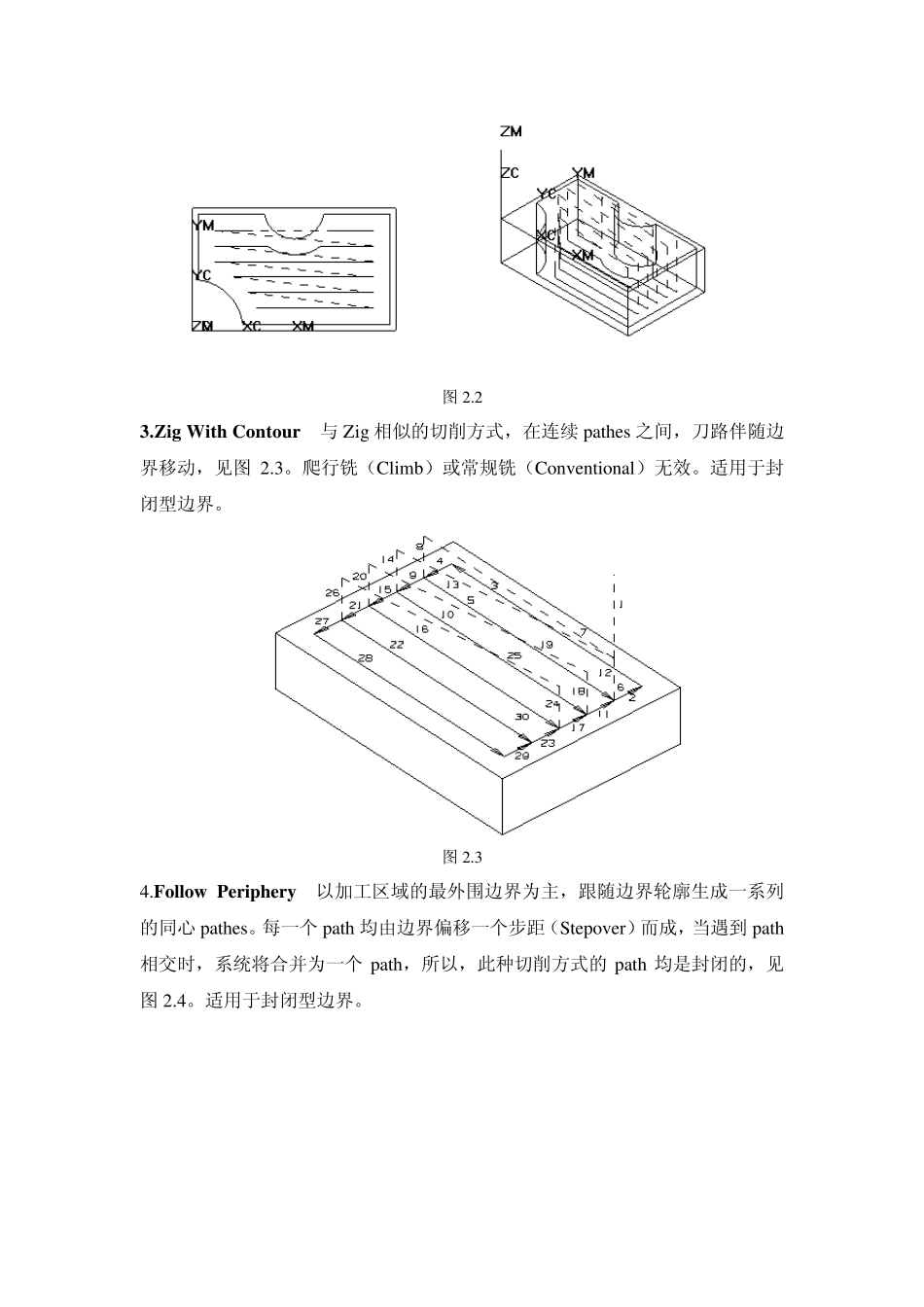

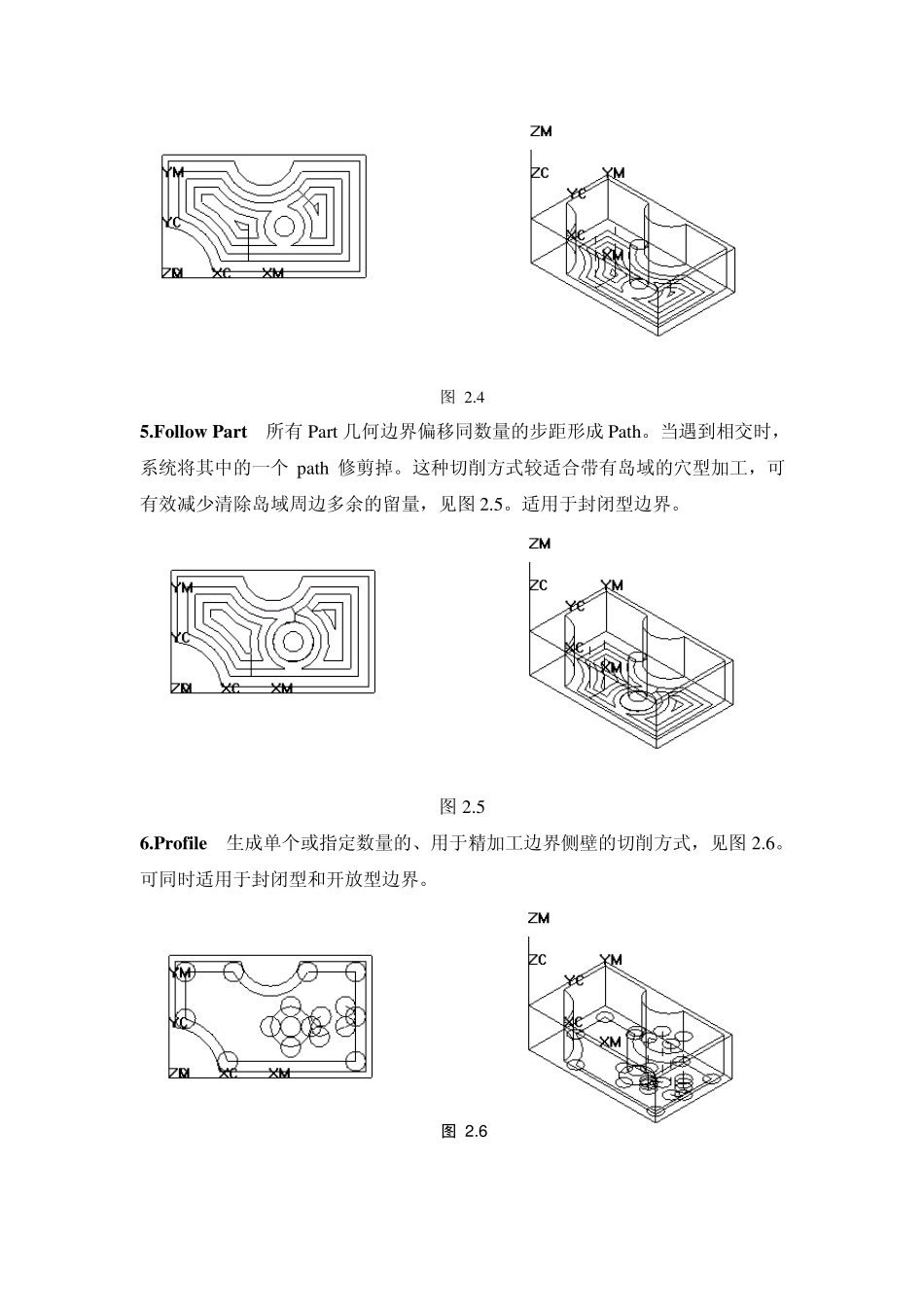

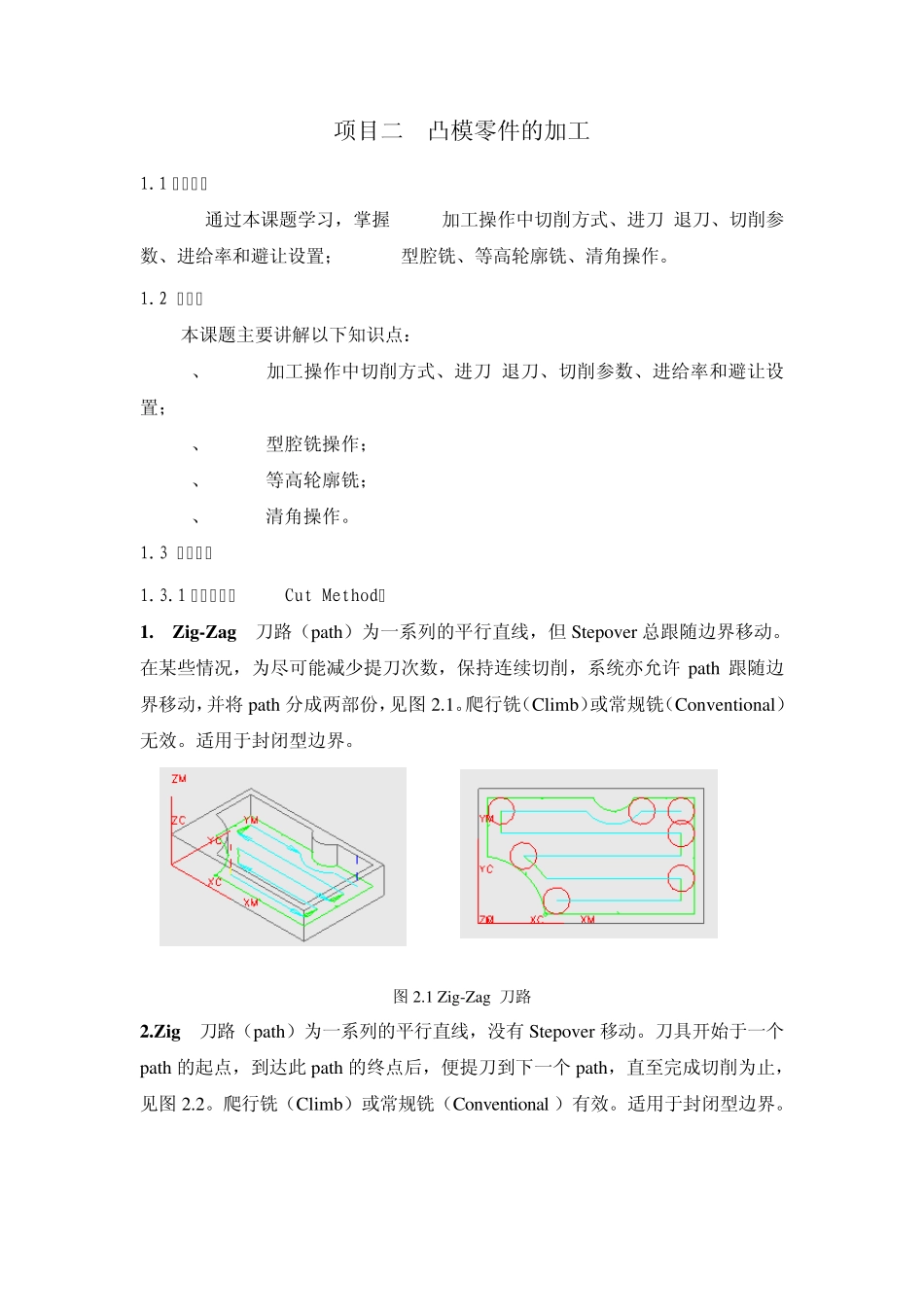

项目二 凸模零件的加工 1.1 学习目标 通过本课题学习，掌握UG NX4加工操作中切削方式、进刀/退刀、切削参数、进给率和避让设置；UG NX4型腔铣、等高轮廓铣、清角操作。 1.2 知识点 本课题主要讲解以下知识点： 1、UG NX4加工操作中切削方式、进刀/退刀、切削参数、进给率和避让设置； 2、UG NX4型腔铣操作； 3、UG NX4等高轮廓铣； 4、UG NX4清角操作。 1.3 学习内容 1.3.1 切削方式（Cut Method） 1. Zig-Zag 刀路（path）为一系列的平行直线，但 Stepov er 总跟随边界移动。在某些情况，为尽可能减少提刀次数，保持连续切削，系统亦允许 path 跟随边界移动，并将 path 分成两部份，见图 2.1。爬行铣（Climb）或常规铣（Conv entional）无效。适用于封闭型边界。 图 2.1 Zig-Zag 刀路 2.Zig 刀路（path）为一系列的平行直线，没有 Stepov er 移动。刀具开始于一个path 的起点，到达此 path 的终点后，便提刀到下一个 path，直至完成切削为止，见图 2.2。爬行铣（Climb）或常规铣（Conv entional ）有效。适用于封闭型边界。 图2.2 3.Zig With Contour 与Zig 相似的切削方式，在连续pathes 之间，刀路伴随边界移动，见图2.3。爬行铣（Climb）或常规铣（Conv entional）无效。适用于封闭型边界。 图2.3 4.Follow Periphery 以加工区域的最外围边界为主，跟随边界轮廓生成一系列的同心 pathes。每一个 path 均由边界偏移一个步距（Stepov er）而成，当遇到 path相交时，系统将合并为一个 path，所以，此种切削方式的path 均是封闭的，见图2.4。适用于封闭型边界。 图 2.4 5.Follow Part 所有Part 几何边界偏移同数量的步距形成Path。当遇到相交时，系统将其中的一个path 修剪掉。这种切削方式较适合带有岛域的穴型加工，可有效减少清除岛域周边多余的留量，见图2.5。适用于封闭型边界。 图2.5 6.Profile 生成单个或指定数量的、用于精加工边界侧壁的切削方式，见图2.6。可同时适用于封闭型和开放型边界。 图 2 .6 7.Standard 与Profile 相似的切削方式，但不作干涉检查，见图2.7。可同时适用于封闭式和开放式边界。 1.3.2 进刀/退刀 1.Horizontal 开始进刀移动时，刀具外刃与加工几何边界的水平距离。当切削方式为 Profile 时，此值应大于加工前的实际残留余量值。 2.Vertical 开始进刀时，刀具底刃与每个切削层的垂直距离。 3.Pre-Drill 产生预钻...
