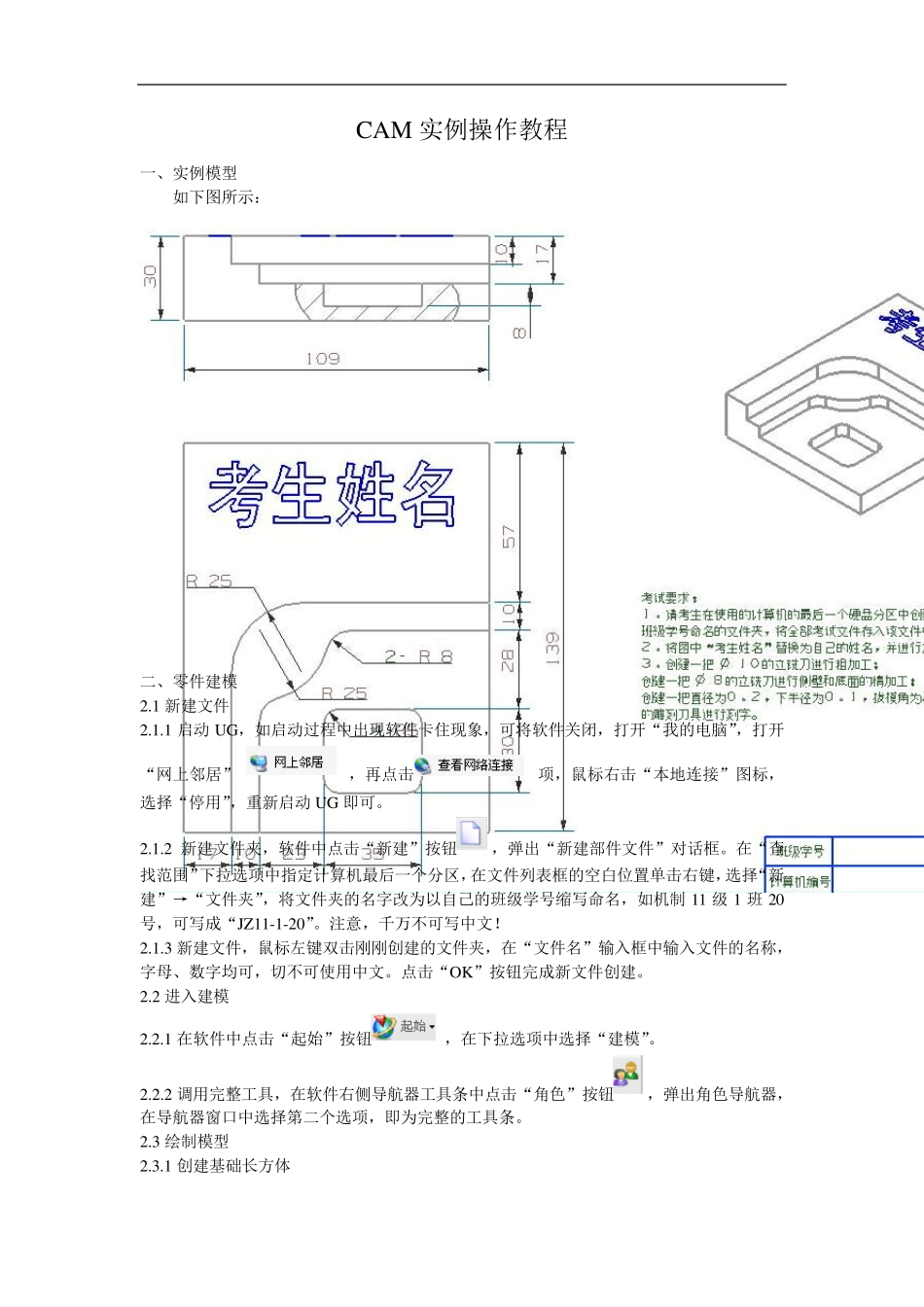

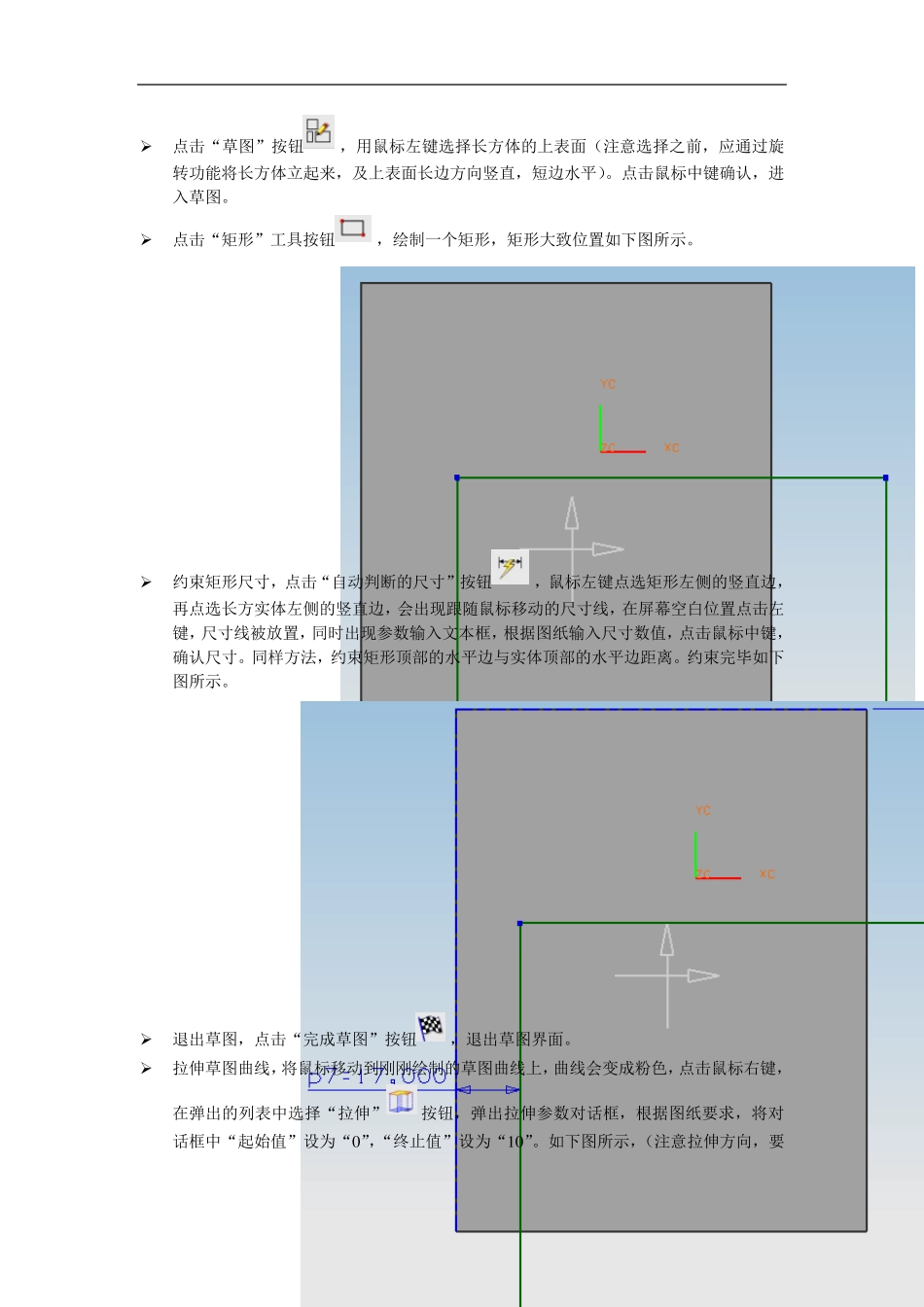

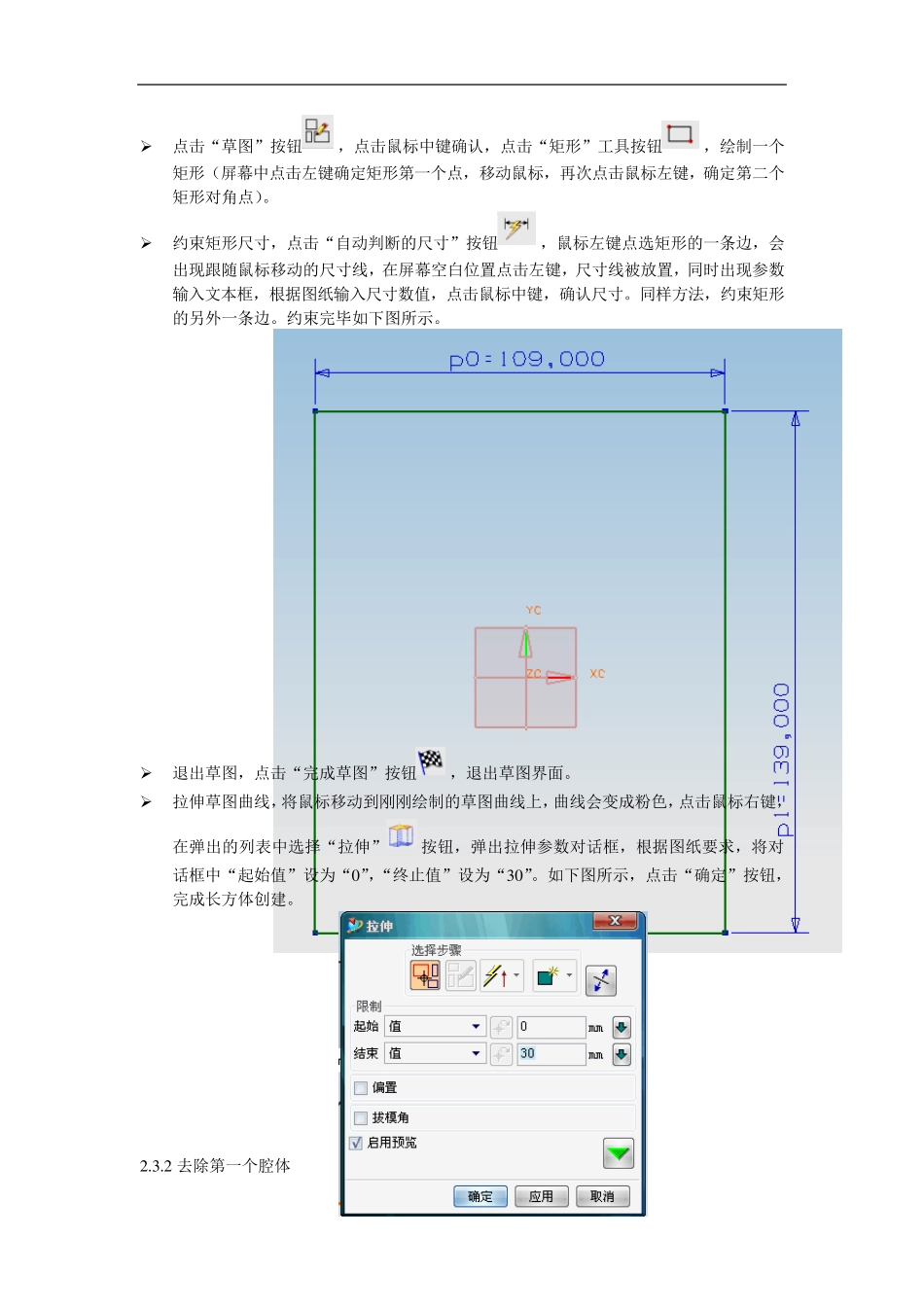

CAM 实例操作教程 一、实例模型 如下图所示： 二、零件建模 2.1 新建文件 2.1.1 启动UG，如启动过程中出现软件卡住现象，可将软件关闭，打开“我的电脑”，打开“网上邻居” ，再点击项，鼠标右击“本地连接”图标，选择“停用”，重新启动UG 即可。 2.1.2 新建文件夹，软件中点击“新建”按钮，弹出“新建部件文件”对话框。在“查找范围”下拉选项中指定计算机最后一个分区，在文件列表框的空白位置单击右键，选择“新建”→“文件夹”，将文件夹的名字改为以自己的班级学号缩写命名，如机制 11 级 1 班 20号，可写成“JZ11-1-20”。注意，千万不可写中文！ 2.1.3 新建文件，鼠标左键双击刚刚创建的文件夹，在“文件名”输入框中输入文件的名称，字母、数字均可，切不可使用中文。点击“OK”按钮完成新文件创建。 2.2 进入建模 2.2.1 在软件中点击“起始”按钮，在下拉选项中选择“建模”。 2.2.2 调用完整工具，在软件右侧导航器工具条中点击“角色”按钮，弹出角色导航器，在导航器窗口中选择第二个选项，即为完整的工具条。 2.3 绘制模型 2.3.1 创建基础长方体 点击“草图”按钮，点击鼠标中键确认，点击“矩形”工具按钮，绘制一个矩形（屏幕中点击左键确定矩形第一个点，移动鼠标，再次点击鼠标左键，确定第二个矩形对角点）。 约束矩形尺寸，点击“自动判断的尺寸”按钮，鼠标左键点选矩形的一条边，会出现跟随鼠标移动的尺寸线，在屏幕空白位置点击左键，尺寸线被放置，同时出现参数输入文本框，根据图纸输入尺寸数值，点击鼠标中键，确认尺寸。同样方法，约束矩形的另外一条边。约束完毕如下图所示。 退出草图，点击“完成草图”按钮，退出草图界面。 拉伸草图曲线，将鼠标移动到刚刚绘制的草图曲线上，曲线会变成粉色，点击鼠标右键，在弹出的列表中选择“拉伸”按钮，弹出拉伸参数对话框，根据图纸要求，将对话框中“起始值”设为“0 ”，“终止值”设为“3 0 ”。如下图所示，点击“确定”按钮，完成长方体创建。 2 .3 .2 去除第一个腔体 点击“草图”按钮，用鼠标左键选择长方体的上表面（注意选择之前，应通过旋转功能将长方体立起来，及上表面长边方向竖直，短边水平）。点击鼠标中键确认，进入草图。 点击“矩形”工具按钮，绘制一个矩形，矩形大致位置如下图所示。 约束矩形尺寸，点击“自动判断的尺寸”按钮，鼠标左键点选矩形左侧的竖直边，再点选长...
