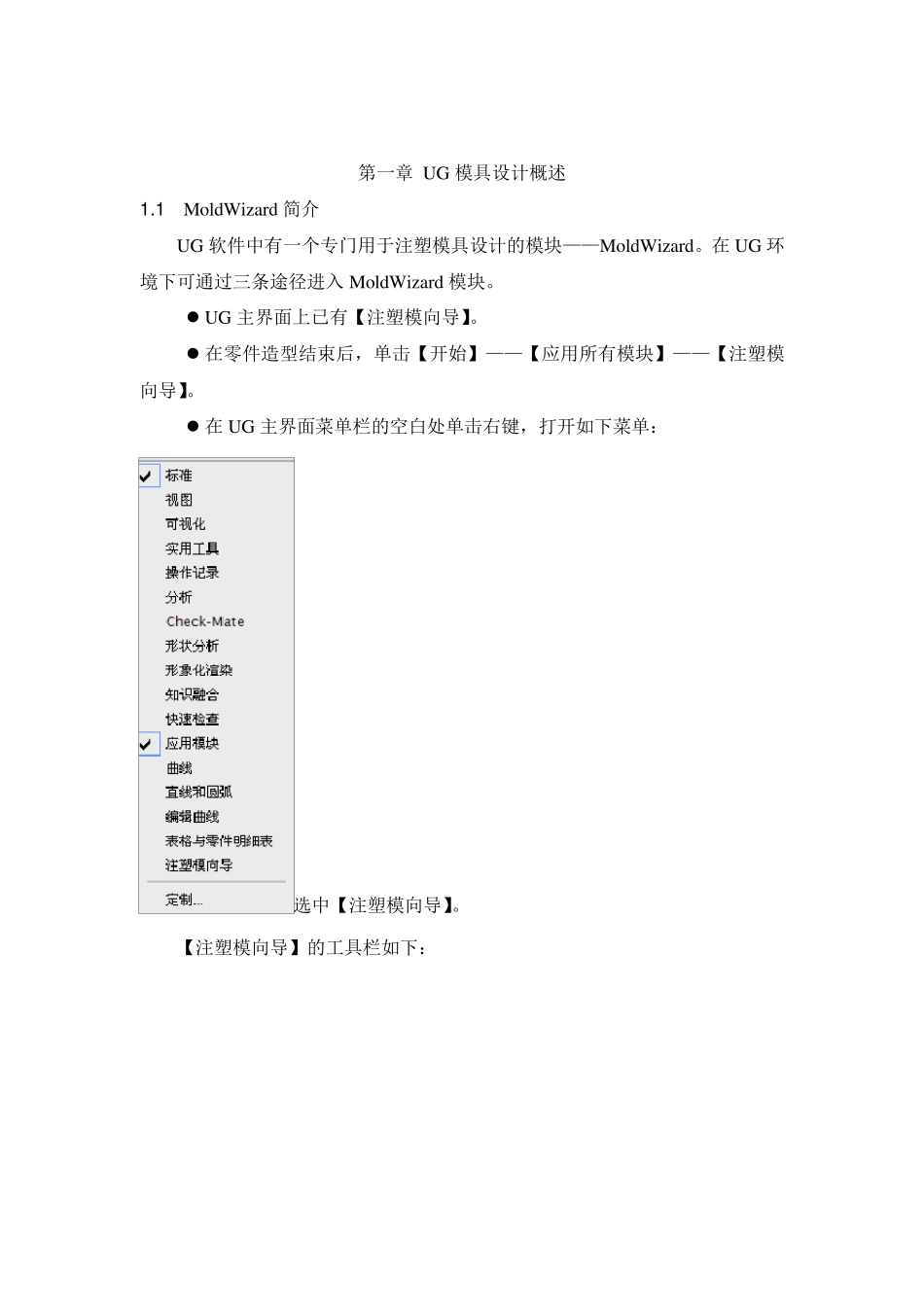

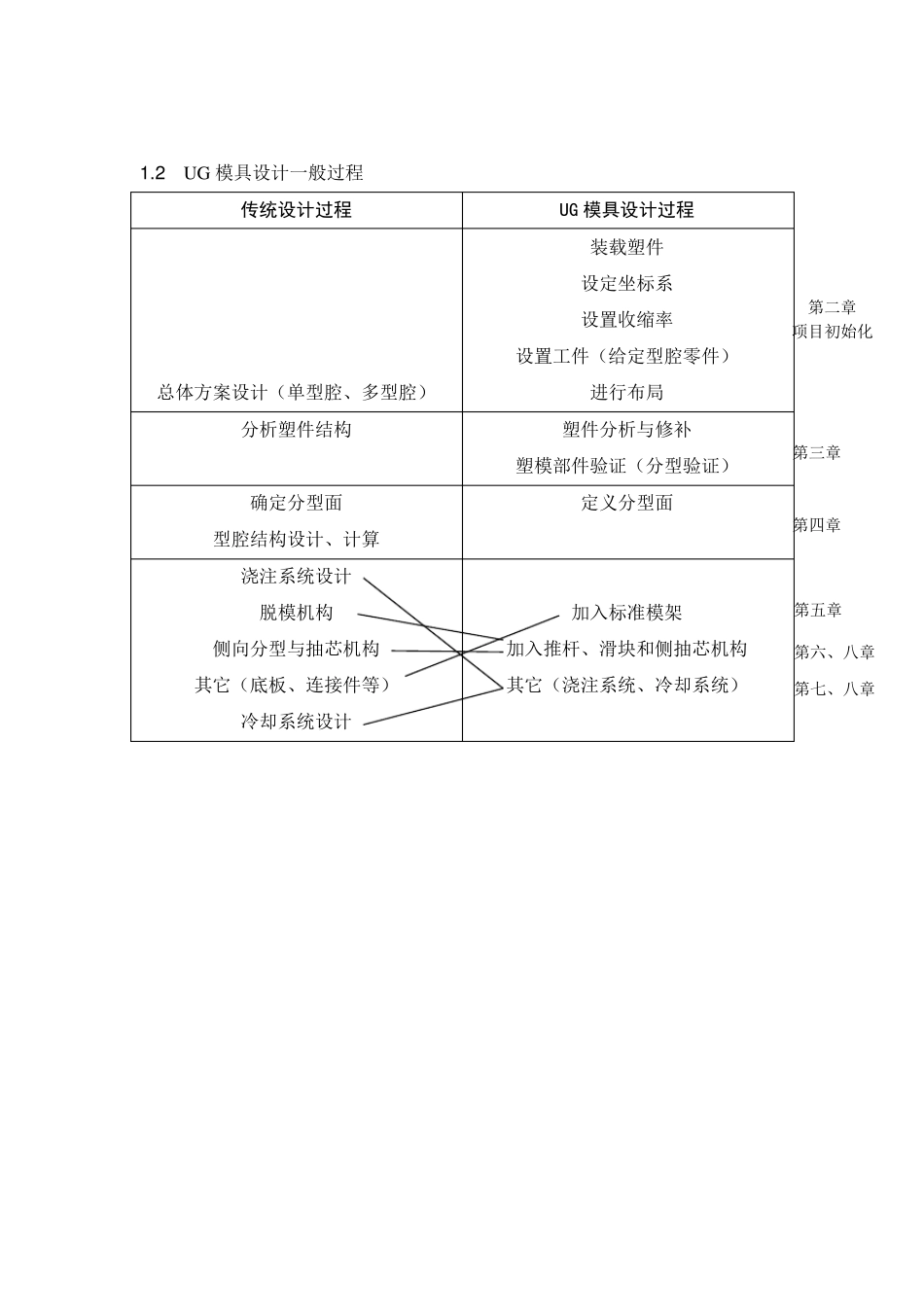

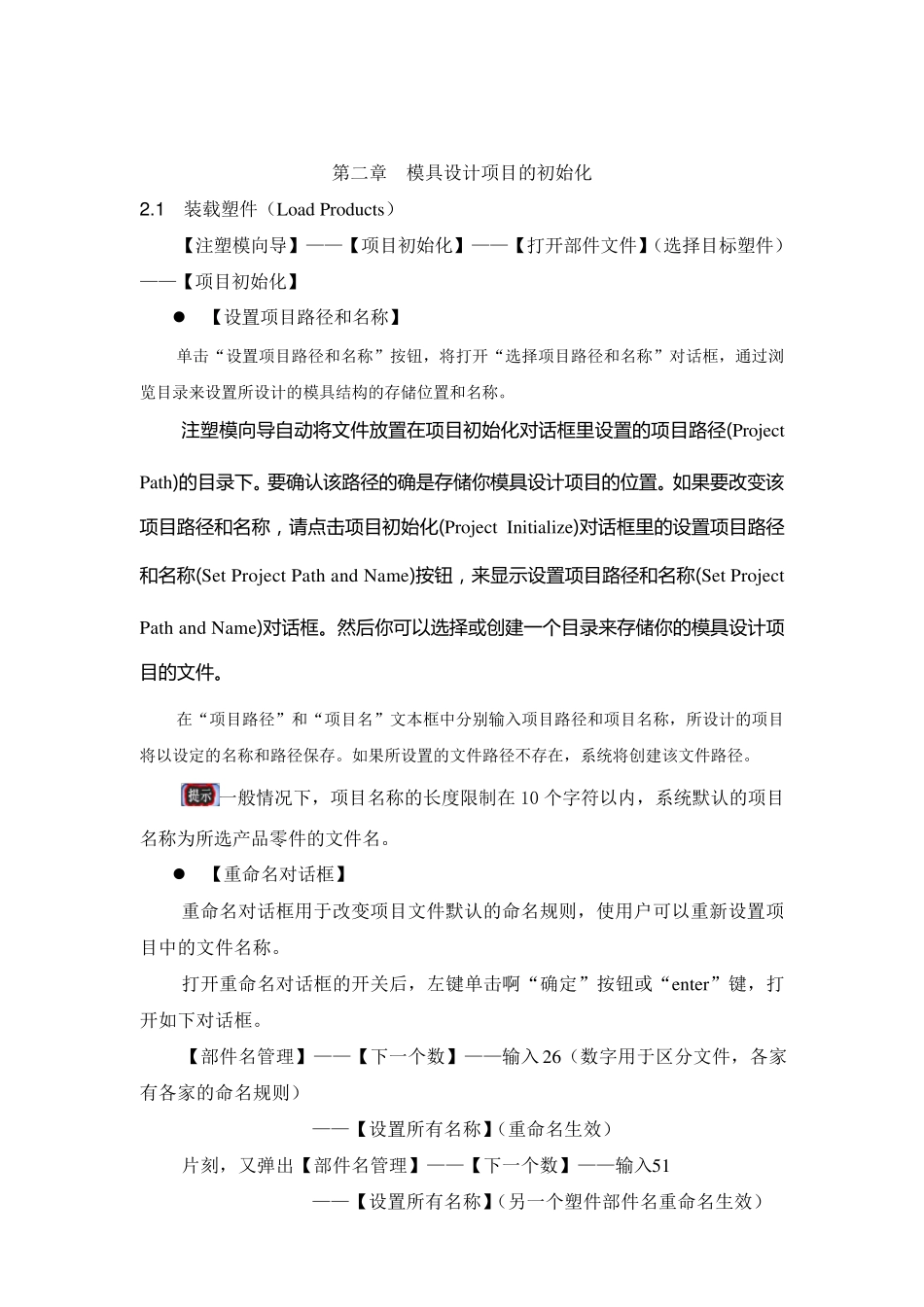

第一章 UG 模具设计概述 1 .1 MoldWizard 简介 UG 软件中有一个专门用于注塑模具设计的模块——MoldWizard。在 UG 环境下可通过三条途径进入 MoldWizard 模块。 UG 主界面上已有【注塑模向导】。 在零件造型结束后,单击【开始】——【应用所有模块】——【注塑模向导】。 在 UG 主界面菜单栏的空白处单击右键,打开如下菜单: 选中【注塑模向导】。 【注塑模向导】的工具栏如下: 1 .2 U G 模具设计一般过程 传统设计过程 UG 模具设计过程 总体方案设计(单型腔、多型腔) 装载塑件 设定坐标系 设置收缩率 设置工件(给定型腔零件) 进行布局 分析塑件结构 塑件分析与修补 塑模部件验证(分型验证) 确定分型面 型腔结构设计、计算 定义分型面 浇注系统设计 脱模机构 侧向分型与抽芯机构 其它(底板、连接件等) 冷却系统设计 加入标准模架 加入推杆、滑块和侧抽芯机构 其它(浇注系统、冷却系统) 第二章 项目初始化 第三章 第五章 第四章 第六、八章 第七、八章 第二章 模具设计项目的初始化 2 .1 装载塑件(Load Products) 【注塑模向导】——【项目初始化】——【打开部件文件】(选择目标塑件)——【项目初始化】 【设置项目路径和名称】 单击“设置项目路径和名称”按钮,将打开“选择项目路径和名称”对话框,通过浏览目录来设置所设计的模具结构的存储位置和名称。 注 塑 模 向 导 自 动 将 文 件 放 置 在 项 目 初 始 化 对 话 框 里 设 置 的 项 目 路 径 (Project Path)的 目 录 下 。要确认该路 径 的 确是存储你模 具设 计项 目 的 位置 。如果要改变该项 目 路 径 和名称,请点击项 目 初 始 化 (Project Initialize)对 话 框 里 的 设 置 项 目 路 径和名称(Set Project Path and Name)按钮,来显示设 置 项 目 路 径 和名称(Set Project Path and Name)对 话 框 。然后你可以选择或创建一个目 录 来存储你的 模 具设 计项目 的 文 件 。 在“项目路径”和“项目名”文本框中分别输入项目路径和项目名称,所设计的项目将以设定的名称和路径保存。如果所设置的文件路径不存在,系统将创建该文件路径。 一般情况下,项目名称的长度限制在 10 个字符以内,系统默认的项目名称为所选产品零件的文件名。 【重命名对话框】 重命名对话框用于...
