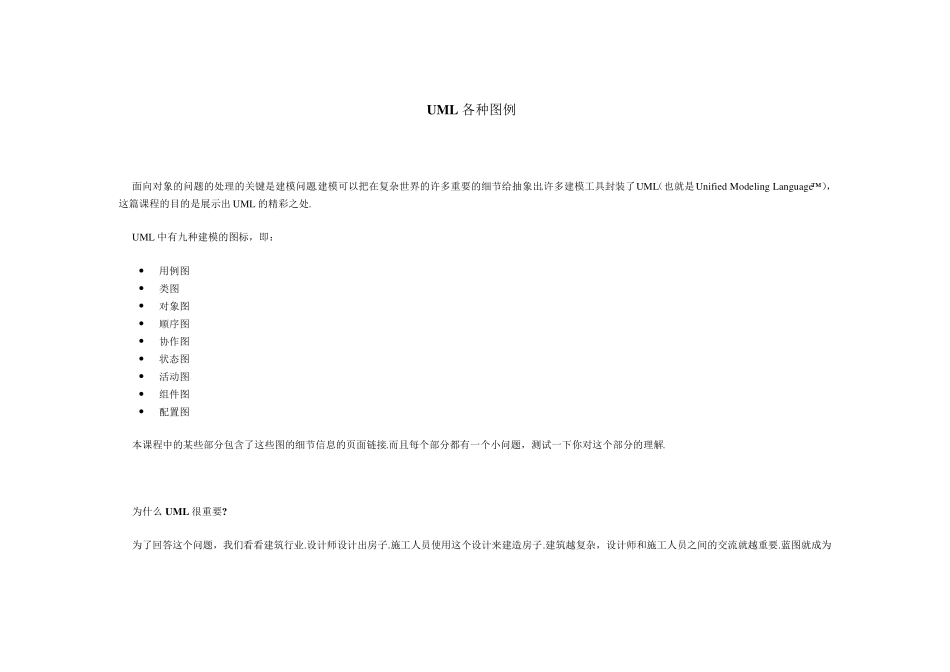

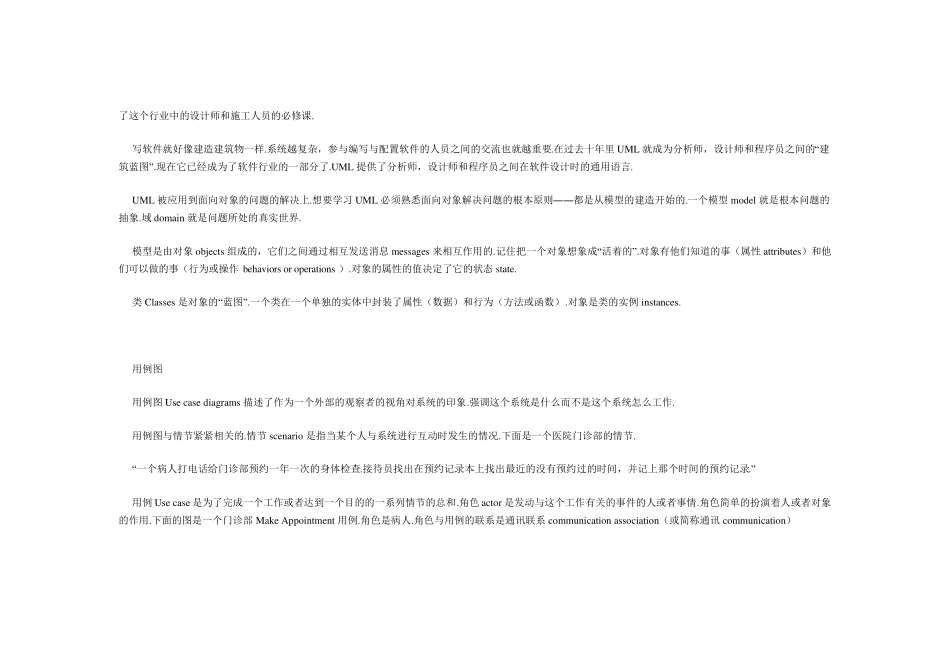

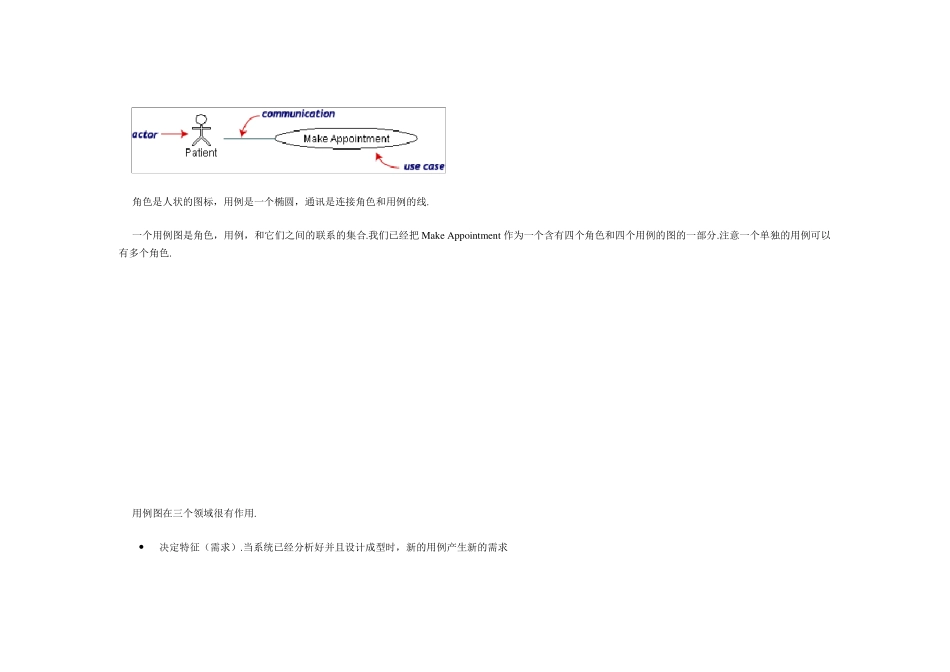

UML 各种图例 面向对象的问题的处理的关键是建模问题.建模可以把在复杂世界的许多重要的细节给抽象出.许多建模工具封装了UML（也就是Un ified Mo delin g Lan gu age™），这篇课程的目的是展示出UML 的精彩之处. UML 中有九种建模的图标，即： • 用例图 • 类图 • 对象图 • 顺序图 • 协作图 • 状态图 • 活动图 • 组件图 • 配置图 本课程中的某些部分包含了这些图的细节信息的页面链接.而且每个部分都有一个小问题，测试一下你对这个部分的理解. 为什么 UML 很重要? 为了回答这个问题，我们看看建筑行业.设计师设计出房子.施工人员使用这个设计来建造房子.建筑越复杂，设计师和施工人员之间的交流就越重要.蓝图就成为了这个行业中的设计师和施工人员的必修课. 写软件就好像建造建筑物一样.系统越复杂，参与编写与配置软件的人员之间的交流也就越重要.在过去十年里 UML 就成为分析师，设计师和程序员之间的“建筑蓝图” .现在它已经成为了软件行业的一部分了.UML 提供了分析师，设计师和程序员之间在软件设计时的通用语言. UML 被应用到面向对象的问题的解决上.想要学习 UML 必须熟悉面向对象解决问题的根本原则― ― 都是从模型的建造开始的.一个模型 model 就是根本问题的抽象.域 domain 就是问题所处的真实世界. 模型是由对象 objects 组成的，它们之间通过相互发送消息 messages 来相互作用的.记住把一个对象想象成“活着的” .对象有他们知道的事（属性 attribu tes）和他们可以做的事（行为或操作 behav iors or operations ）.对象的属性的值决定了它的状态 state. 类 Classes 是对象的“蓝图” .一个类在一个单独的实体中封装了属性（数据）和行为（方法或函数）.对象是类的实例 instances. 用例图 用例图 Use case diagrams 描述了作为一个外部的观察者的视角对系统的印象.强调这个系统是什么而不是这个系统怎么工作. 用例图与情节紧紧相关的.情节 scenario 是指当某个人与系统进行互动时发生的情况.下面是一个医院门诊部的情节. “一个病人打电话给门诊部预约一年一次的身体检查.接待员找出在预约记录本上找出最近的没有预约过的时间，并记上那个时间的预约记录.” 用例 Use case 是为了完成一个工作或者达到一个目的的一系列情节的总和.角色 actor 是发动与这个工作有关的事件的人或者事情.角色简单的扮演着人或者对象的作用.下面的图是...
