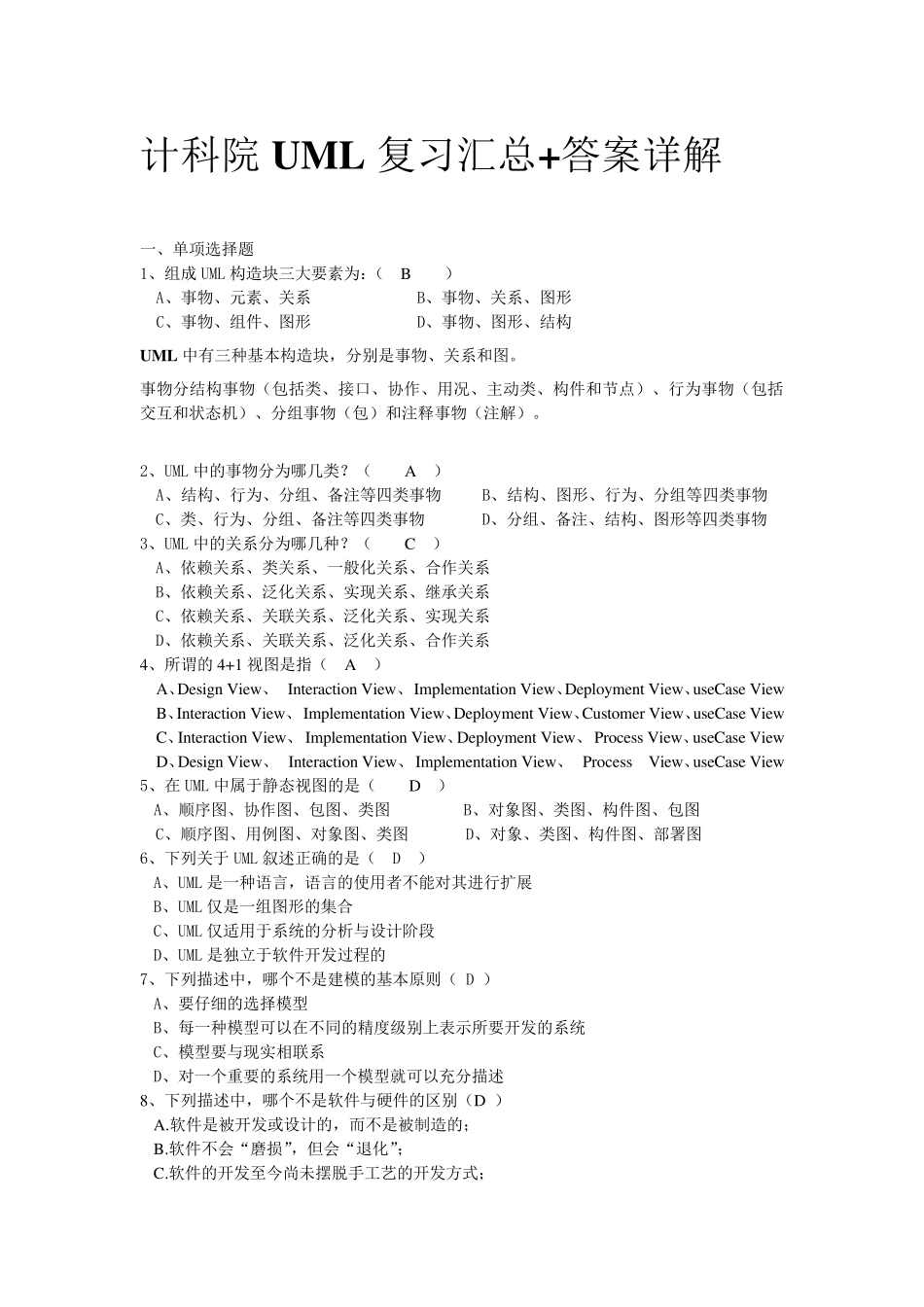

计 科 院 UML 复 习 汇 总 +答 案 详 解 一 、 单 项 选 择 题 1、 组 成 UML 构 造 块 三 大 要 素 为 ：（ B ） A、 事 物 、 元 素 、 关 系 B、 事 物 、 关 系 、 图 形 C、 事 物 、 组 件 、 图 形 D、 事 物 、 图 形 、 结 构 UML 中 有 三 种 基 本 构 造 块 ， 分 别 是 事 物 、 关 系 和 图 。 事 物 分 结 构 事 物 （ 包 括 类 、 接 口 、 协 作 、 用 况 、 主 动 类 、 构 件 和 节 点 ） 、 行 为 事 物 （ 包 括交 互 和 状 态 机 ） 、 分 组 事 物 （ 包 ） 和 注 释 事 物 （ 注 解 ） 。 2、 UML 中 的 事 物 分 为 哪 几 类 ？ （ A ） A、 结 构 、 行 为 、 分 组 、 备 注 等 四 类 事 物 B、 结 构 、 图 形 、 行 为 、 分 组 等 四 类 事 物 C、 类 、 行 为 、 分 组 、 备 注 等 四 类 事 物 D、 分 组 、 备 注 、 结 构 、 图 形 等 四 类 事 物 3、 UML 中 的 关 系 分 为 哪 几 种 ？ （ C ） A、 依 赖 关 系 、 类 关 系 、 一 般 化 关 系 、 合 作 关 系 B、 依 赖 关 系 、 泛 化 关 系 、 实 现 关 系 、 继 承 关 系 C、 依 赖 关 系 、 关 联 关 系 、 泛 化 关 系 、 实 现 关 系 D、 依 赖 关 系 、 关 联 关 系 、 泛 化 关 系 、 合 作 关 系 4、 所 谓 的 4+1 视 图 是 指 （ A ） A、Design View、 Interaction View、 Implementation View、Deployment View、useCase View B、Interaction View、 Implementation View、Deployment View、Customer View、useCase View C、 Interaction View、 Implementation View、 Deployment View、 Process View、 useCase View D、Design View、 Interaction View、 Implementation View、 Process View、useCase View 5、 在 UML 中 属 于 静 态 视 图 的 是 （ D ） A、 顺 序 图 、 协 作 图 、 包 图 、 类 图 B、 对 象 图 、 类 图 、 构 件 图 、 包 图 C、 顺 序 图 、 用 例 图 、 ...
