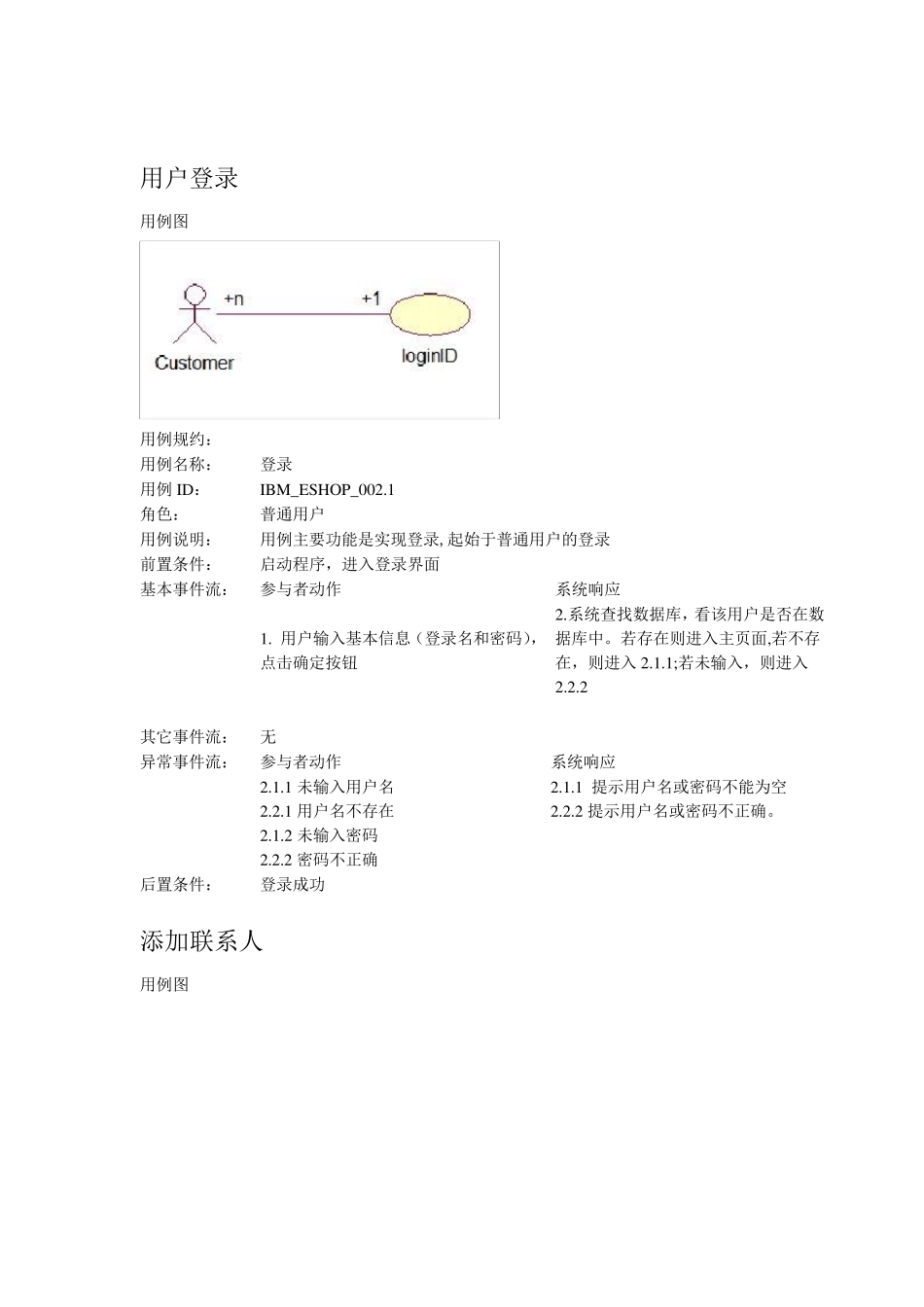

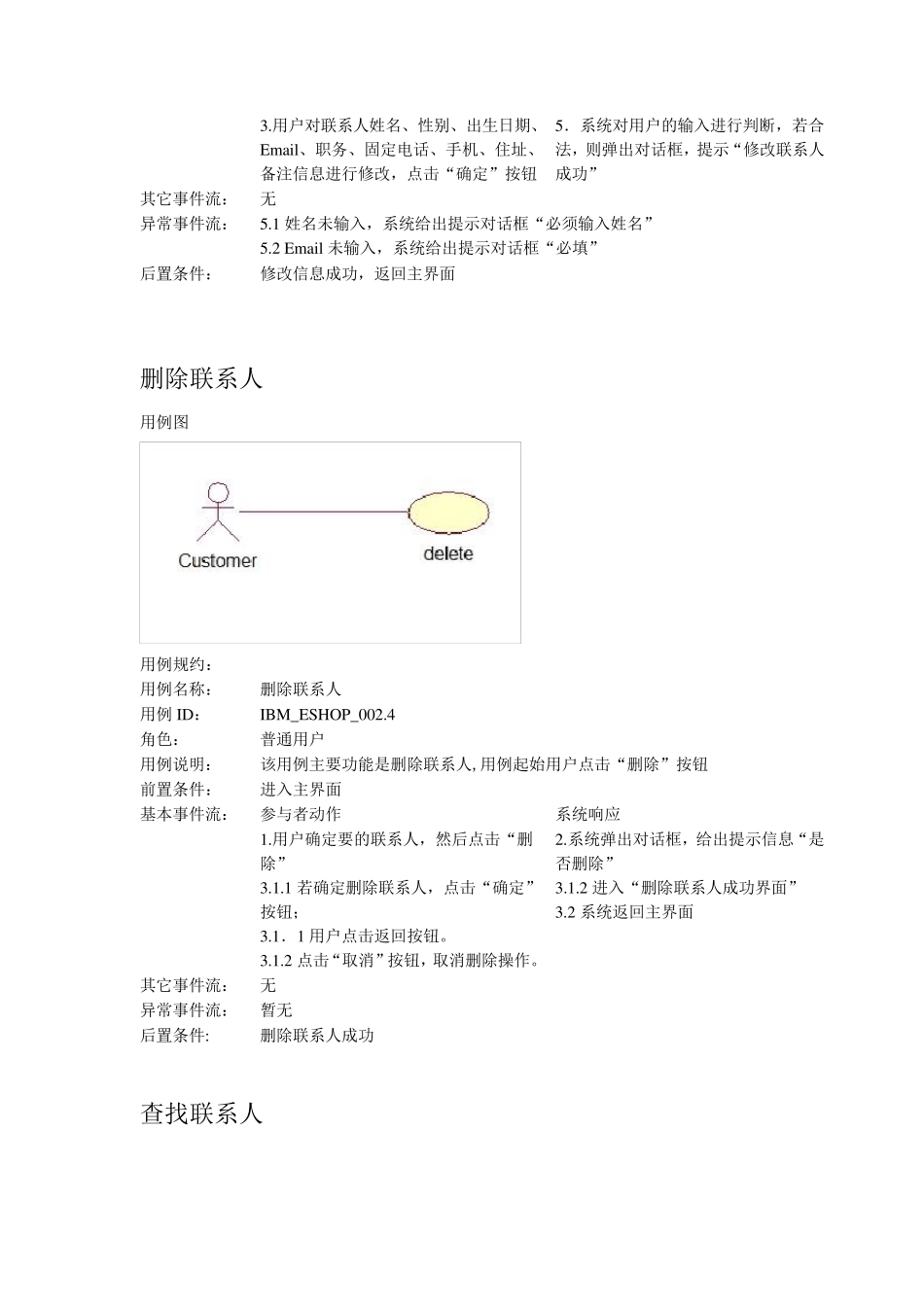

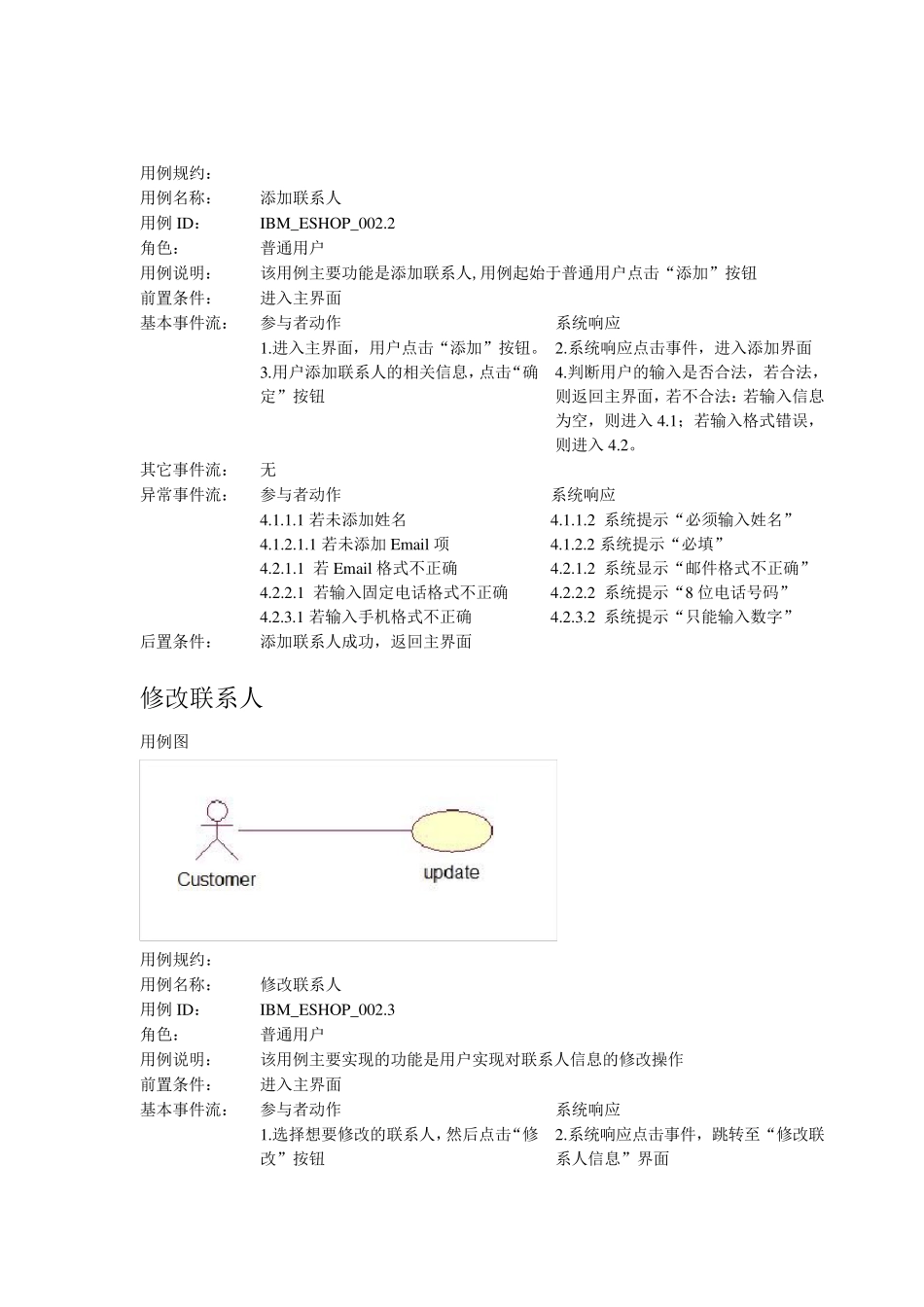

用户登录 用例图 用例规约： 用例名称： 登录 用例ID： IBM_ESHOP_002.1 角色： 普通用户 用例说明： 用例主要功能是实现登录,起始于普通用户的登录 前置条件： 启动程序，进入登录界面 基本事件流： 参与者动作 系统响应 1. 用户输入基本信息（登录名和密码），点击确定按钮 2.系统查找数据库，看该用户是否在数据库中。若存在则进入主页面,若不存在，则进入2.1.1;若未输入，则进入2.2.2 其它事件流： 无 异常事件流： 参与者动作 系统响应 2.1.1 未输入用户名 2.2.1 用户名不存在 2.1.2 未输入密码 2.2.2 密码不正确 2.1.1 提示用户名或密码不能为空 2.2.2 提示用户名或密码不正确。 后置条件： 登录成功 添加联系人 用例图 用例规约： 用例名称： 添加联系人 用例ID： IBM_ESHOP_002.2 角色： 普通用户 用例说明： 该用例主要功能是添加联系人,用例起始于普通用户点击“添加”按钮 前置条件： 进入主界面 基本事件流： 参与者动作 系统响应 1.进入主界面，用户点击“添加”按钮。 3.用户添加联系人的相关信息，点击“确定”按钮 2.系统响应点击事件，进入添加界面 4.判断用户的输入是否合法，若合法，则返回主界面，若不合法：若输入信息为空，则进入 4.1；若输入格式错误，则进入 4.2。 其它事件流： 无 异常事件流： 参与者动作 系统响应 4.1.1.1 若未添加姓名 4.1.2.1.1 若未添加Em ail 项 4.2.1.1 若 Em ail 格式不正确 4.2.2.1 若输入固定电话格式不正确 4.2.3.1 若输入手机格式不正确 4.1.1.2 系统提示“必须输入姓名” 4.1.2.2 系统提示“必填” 4.2.1.2 系统显示“邮件格式不正确” 4.2.2.2 系统提示“8 位电话号码” 4.2.3.2 系统提示“只能输入数字” 后置条件： 添加联系人成功，返回主界面 修改联系人 用例图 用例规约： 用例名称： 修改联系人 用例ID： IBM_ESHOP_002.3 角色： 普通用户 用例说明： 该用例主要实现的功能是用户实现对联系人信息的修改操作 前置条件： 进入主界面 基本事件流： 参与者动作 系统响应 1.选择想要修改的联系人，然后点击“修改”按钮 2.系统响应点击事件，跳转至“修改联系人信息”界面 3.用户对联系人姓名、性别、出生日期、Em ail、职务、固定电话、手机、住址、备注信息进行修改，点击“确定”按钮 5．系统对用户的输入进行判断，若合法，则弹出对话框，提示“修改联系人成功...
