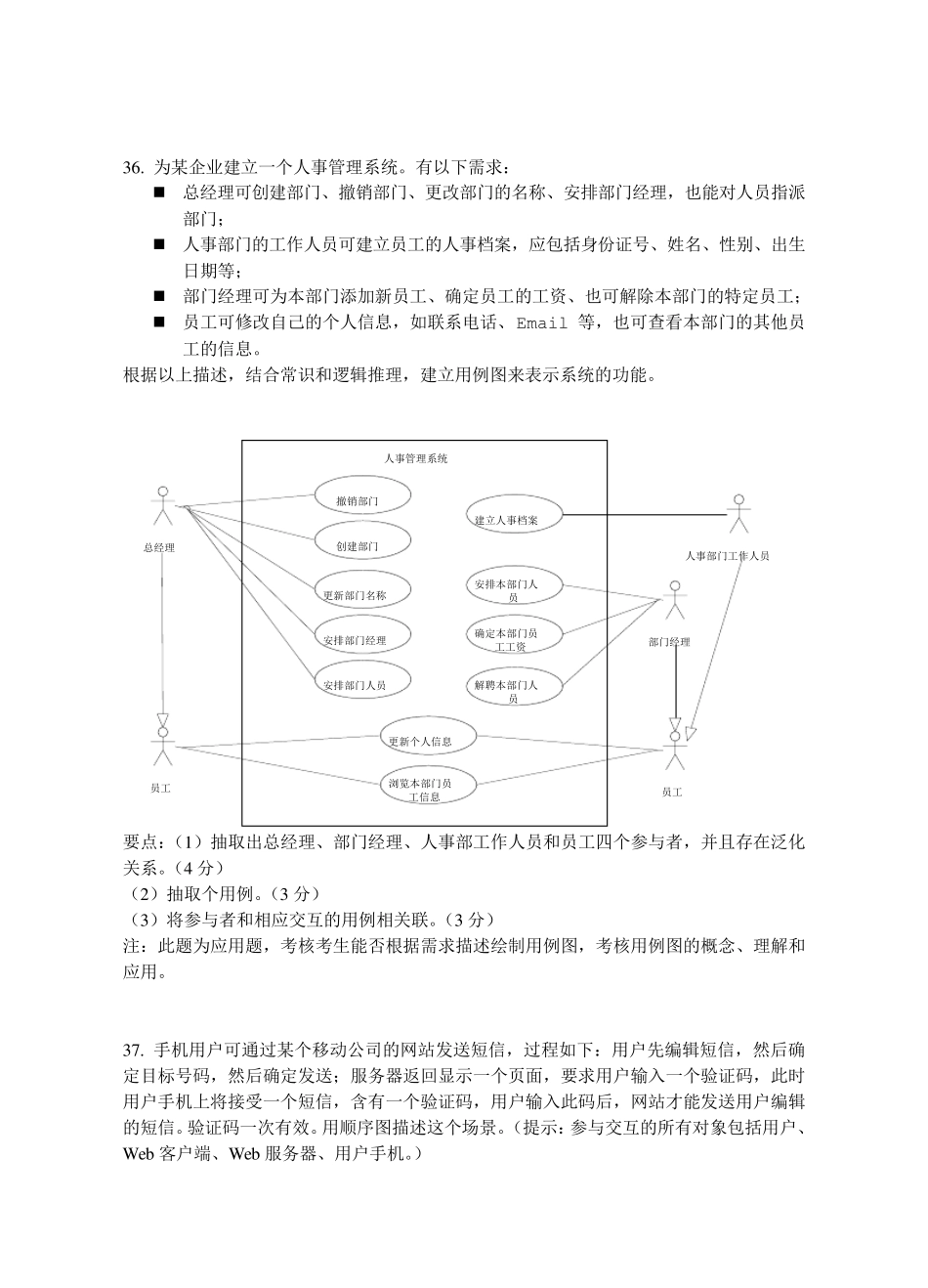

36. 为某企业建立一个人事管理系统。有以下需求： 总经理可创建部门、撤销部门、更改部门的名称、安排部门经理，也能对人员指派部门； 人事部门的工作人员可建立员工的人事档案，应包括身份证号、姓名、性别、出生日期等； 部门经理可为本部门添加新员工、确定员工的工资、也可解除本部门的特定员工； 员工可修改自己的个人信息，如联系电话、Email 等，也可查看本部门的其他员工的信息。 根据以上描述，结合常识和逻辑推理，建立用例图来表示系统的功能。 人事管理系统 创建部门总经理部门经理人事部门工作人员员工 浏览本部门员工信息 更新个人信息 建立人事档案 撤销部门 更新部门名称 安排部门经理 安排部门人员 安排本部门人员 确定本部门员工工资 解聘本部门人员员工 要点：（1）抽取出总经理、部门经理、人事部工作人员和员工四个参与者，并且存在泛化关系。（4 分） （2）抽取个用例。（3 分） （3）将参与者和相应交互的用例相关联。（3 分） 注：此题为应用题，考核考生能否根据需求描述绘制用例图，考核用例图的概念、理解和应用。 37. 手机用户可通过某个移动公司的网站发送短信，过程如下：用户先编辑短信，然后确定目标号码，然后确定发送；服务器返回显示一个页面，要求用户输入一个验证码，此时用户手机上将接受一个短信，含有一个验证码，用户输入此码后，网站才能发送用户编辑的短信。验证码一次有效。用顺序图描述这个场景。（提示：参与交互的所有对象包括用户、Web 客户端、Web 服务器、用户手机。） 用户:Web客户端:Web服务器: 用户手机短信目标号码提交短信和目标号码生成验证码要求输入验证码的页面验证码验证码提交验证码【验证码正确】发送短信 要点：（1 ）抽取出4 个交互的对象。（4 分） （2 ）描述对象之间交互的消息。（6 分） 注：此题为应用题，考核考生能否根据需求描述绘制顺序图，考核的知识是顺序图的概念、理解和应用。 得 分 3 8 . 考虑电影院的售票系统，票最初处于 Available 状态，在票开始正式对外出售前，可以预定。当顾客预定票后，被预定的票处于锁定状态，此时顾客仍有是否确实要买这张票的选择权，故这张票可能出售给顾客也可能因为顾客不要这张票而解除锁定状态。如果超过了指定的期限顾客仍未做出选择，此票被自动解除锁定状态。另外，顾客可以要求退票或者换其他演出的票。请根据上述描述绘制票的状态图。 Avaiable LockSo...
