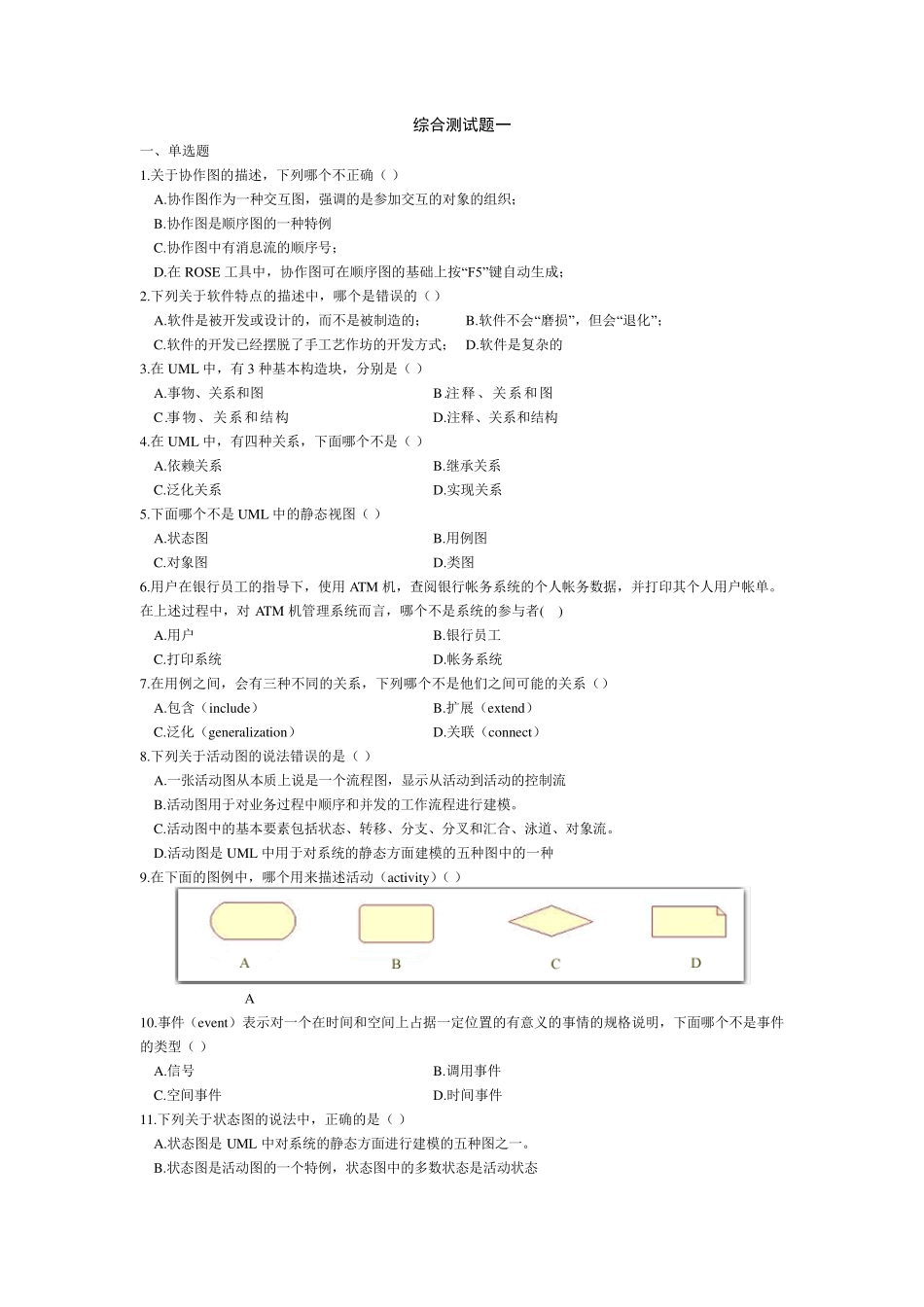

综合测试题一 一、单选题 1
关于协作图的描述，下列哪个不正确（ ） A
协作图作为一种交互图，强调的是参加交互的对象的组织； B
协作图是顺序图的一种特例 C
协作图中有消息流的顺序号； D
在 ROSE 工具中，协作图可在顺序图的基础上按“F5”键自动生成； 2
下列关于软件特点的描述中，哪个是错误的（ ） A
软件是被开发或设计的，而不是被制造的； B
软件不会“磨损”，但会“退化”； C
软件的开发已经摆脱了手工艺作坊的开发方式； D
软件是复杂的 3
在 UML 中，有 3 种基本构造块，分别是（ ） A
事物、关系和图 B
注释、关系和图 C
事物、关系和结构 D
注释、关系和结构 4
在 UML 中，有四种关系，下面哪个不是（ ） A
依赖关系 B
继承关系 C
泛化关系 D
实现关系 5
下面哪个不是 UML 中的静态视图（ ） A
用户在银行员工的指导下，使用 ATM 机，查阅银行帐务系统的个人帐务数据，并打印其个人用户帐单
在上述过程中，对 ATM 机管理系统而言，哪个不是系统的参与者( ) A
银行员工 C
打印系统 D
帐务系统 7
在用例之间，会有三种不同的关系，下列哪个不是他们之间可能的关系（ ） A
包含（include） B
扩展（extend） C
泛化（generalization） D
关联（connect） 8
下列关于活动图的说法错误的是（ ） A
一张活动图从本质上说是一个流程图，显示从活动到活动的控制流 B
活动图用于对业务过程中顺序和并发的工作流程进行建模
活动图中的基本要素包括状态、转移、分支、分叉和汇合、泳道、对象流
活动图是 UML 中用于对系统的静态方面建模的五种图中的一种 9
在下面的图例中，哪个用来描述活动（activity）（ ） A 10
