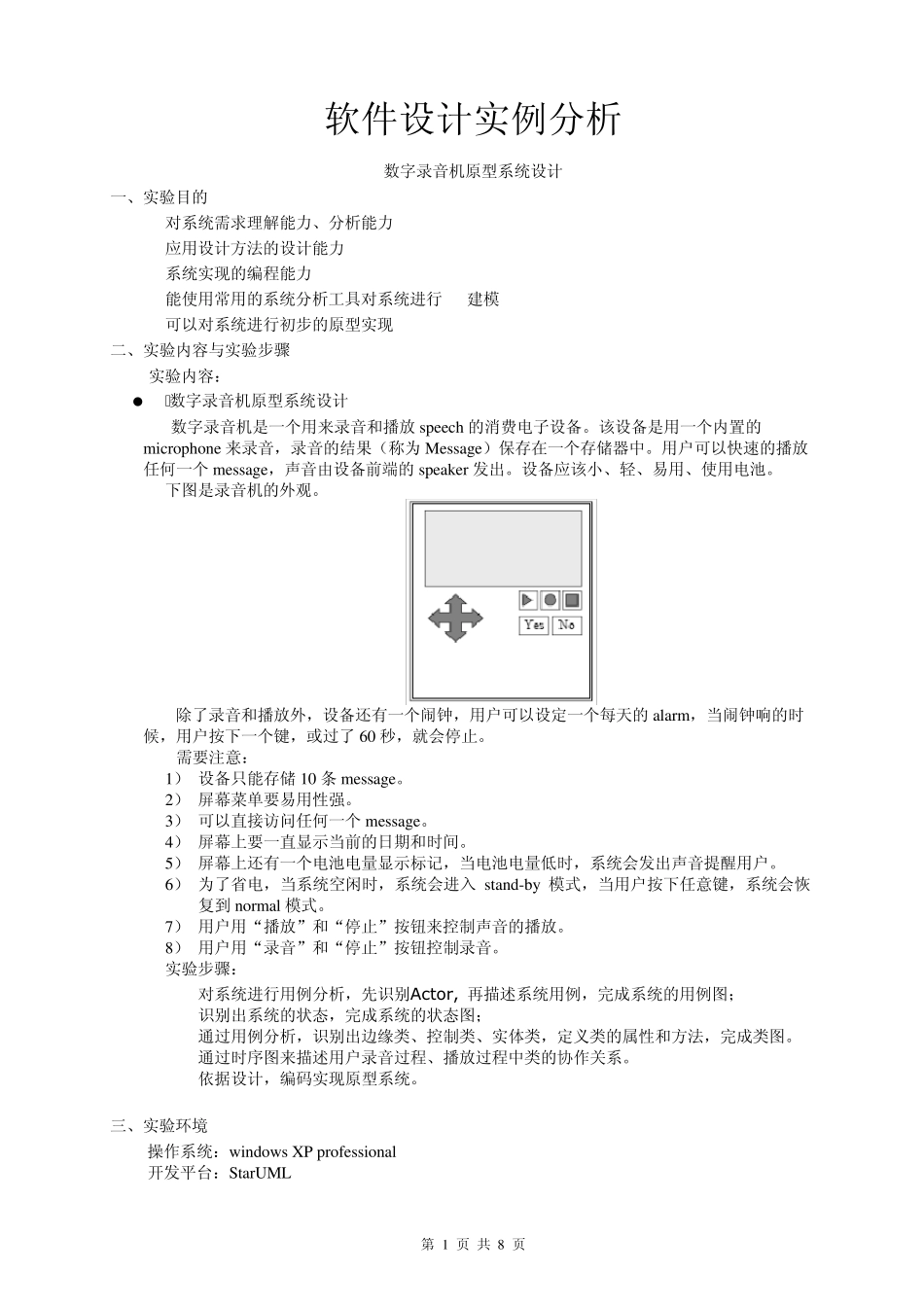

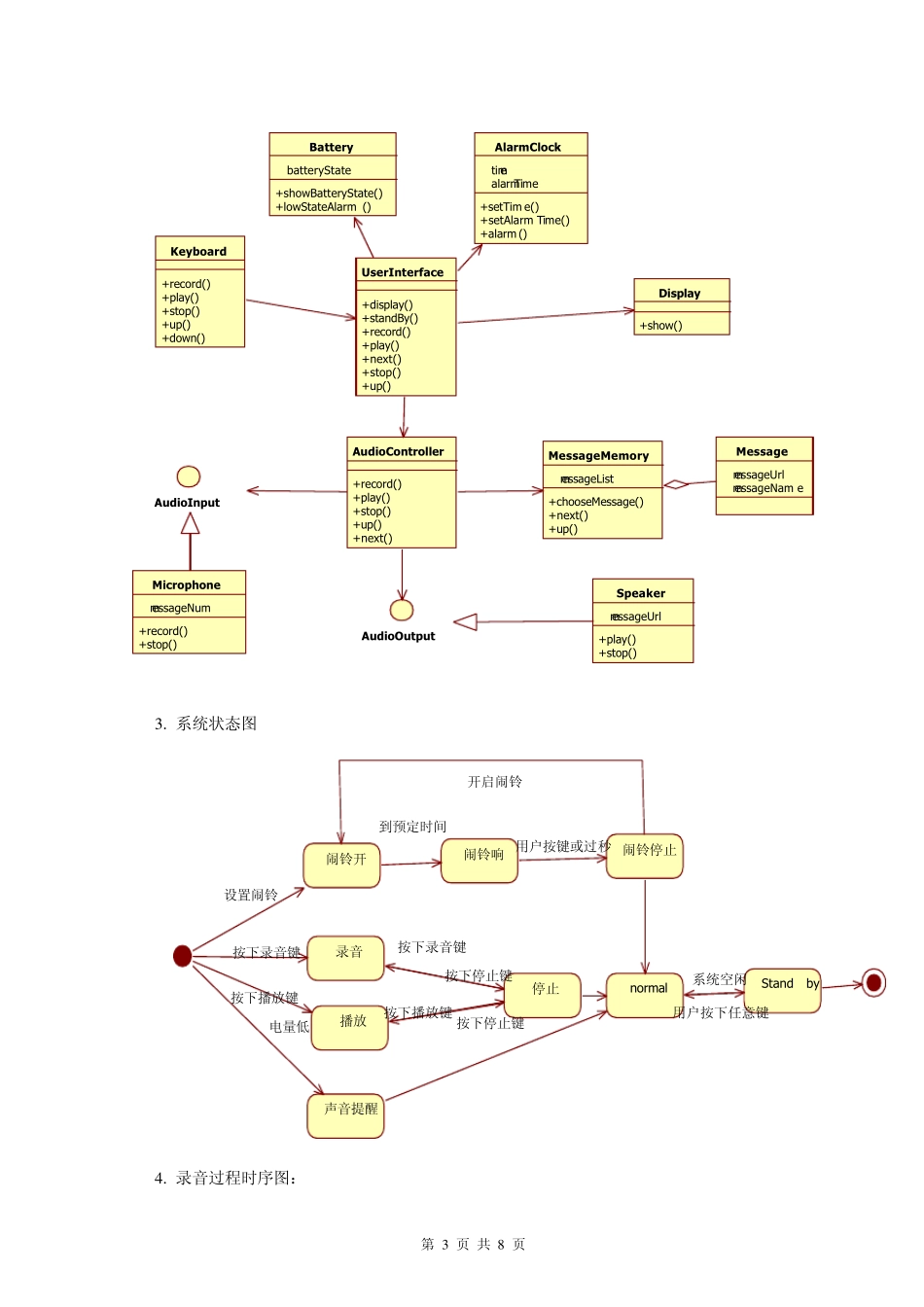

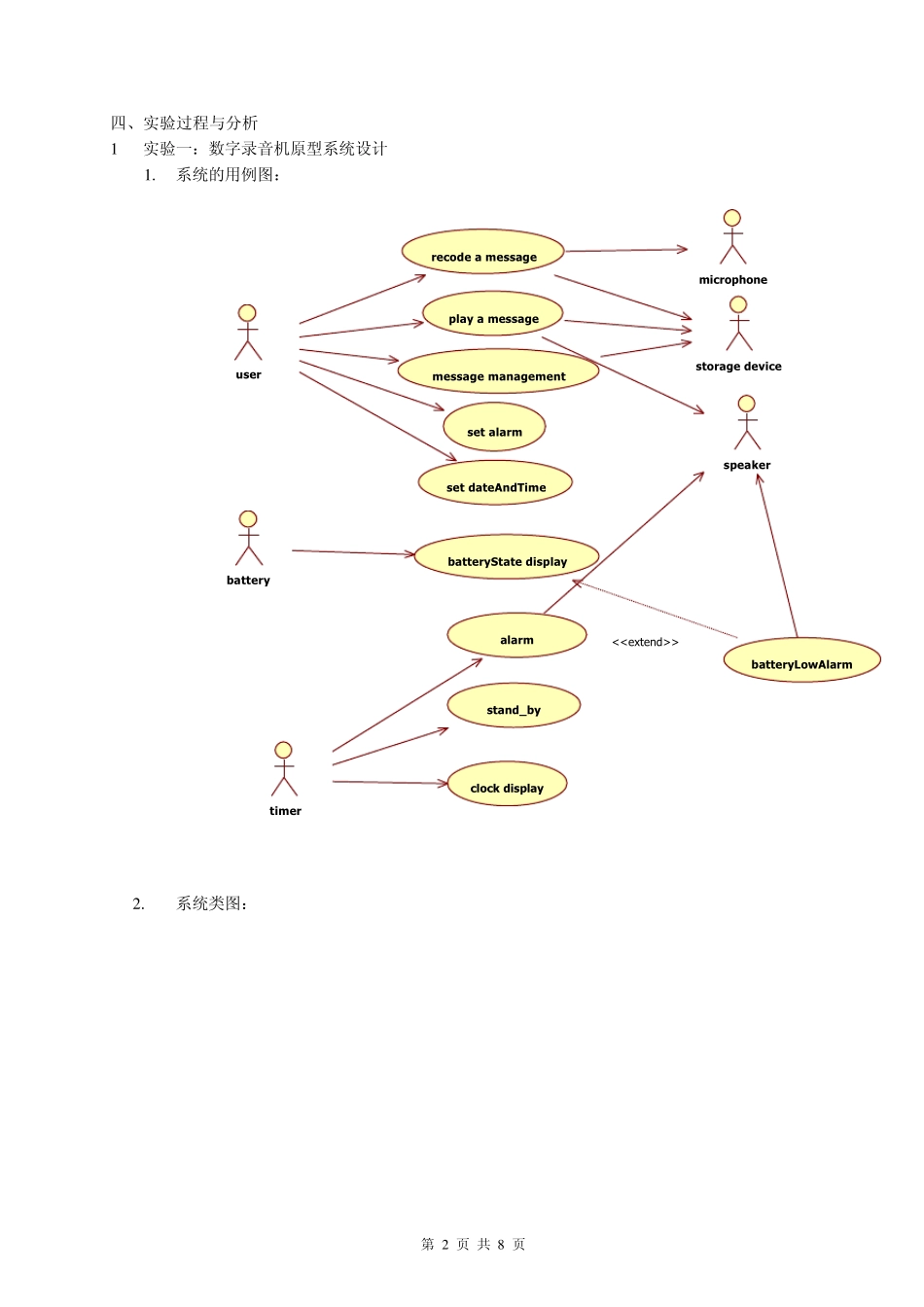

第 1 页 共 8 页 软件设计实例分析 数字录音机原型系统设计 一、实验目的 1. 对系统需求理解能力、分析能力 2. 应用设计方法的设计能力 3. 系统实现的编程能力 4. 能使用常用的系统分析工具对系统进行UML建模 5. 可以对系统进行初步的原型实现 二、实验内容与实验步骤 实验内容： 数字录音机原型系统设计 数字录音机是一个用来录音和播放 speech 的消费电子设备。该设备是用一个内置的microphone 来录音，录音的结果（称为 Message）保存在一个存储器中。用户可以快速的播放任何一个 message，声音由设备前端的 speaker 发出。设备应该小、轻、易用、使用电池。 下图是录音机的外观。 除了录音和播放外，设备还有一个闹钟，用户可以设定一个每天的 alarm，当闹钟响的时候，用户按下一个键，或过了 60 秒，就会停止。 需要注意： 1） 设备只能存储 10 条message。 2） 屏幕菜单要易用性强。 3） 可以直接访问任何一个 message。 4） 屏幕上要一直显示当前的日期和时间。 5） 屏幕上还有一个电池电量显示标记，当电池电量低时，系统会发出声音提醒用户。 6） 为了省电，当系统空闲时，系统会进入stand-by 模式，当用户按下任意键，系统会恢复到normal 模式。 7） 用户用“播放”和“停止”按钮来控制声音的播放。 8） 用户用“录音”和“停止”按钮控制录音。 实验步骤： 1. 对系统进行用例分析，先识别Actor, 再描述系统用例，完成系统的用例图； 2. 识别出系统的状态，完成系统的状态图； 3. 通过用例分析，识别出边缘类、控制类、实体类，定义类的属性和方法，完成类图。 4. 通过时序图来描述用户录音过程、播放过程中类的协作关系。 5. 依据设计，编码实现原型系统。 三、实验环境 操作系统：windows XP professional 开发平台：StarUML 第 2 页 共 8 页 四、实验过程与分析 1 实验一：数字录音机原型系统设计 1 . 系统的用例图： userbatterymicrophonespeakerrecode a messageplay a messageset alarmset dateAndTimestand_bybatteryState displaybatteryLowAlarm<>message managementalarmtimerclock displaystorage device 2 . 系统类图： 第 3 页 共 8 页 Battery-batteryState+showBatteryState()+lowStateAlarm ()AlarmClock-time-alarmTime+setTim e()+setAlarm Time()+alarm ()UserInterface+display(...
