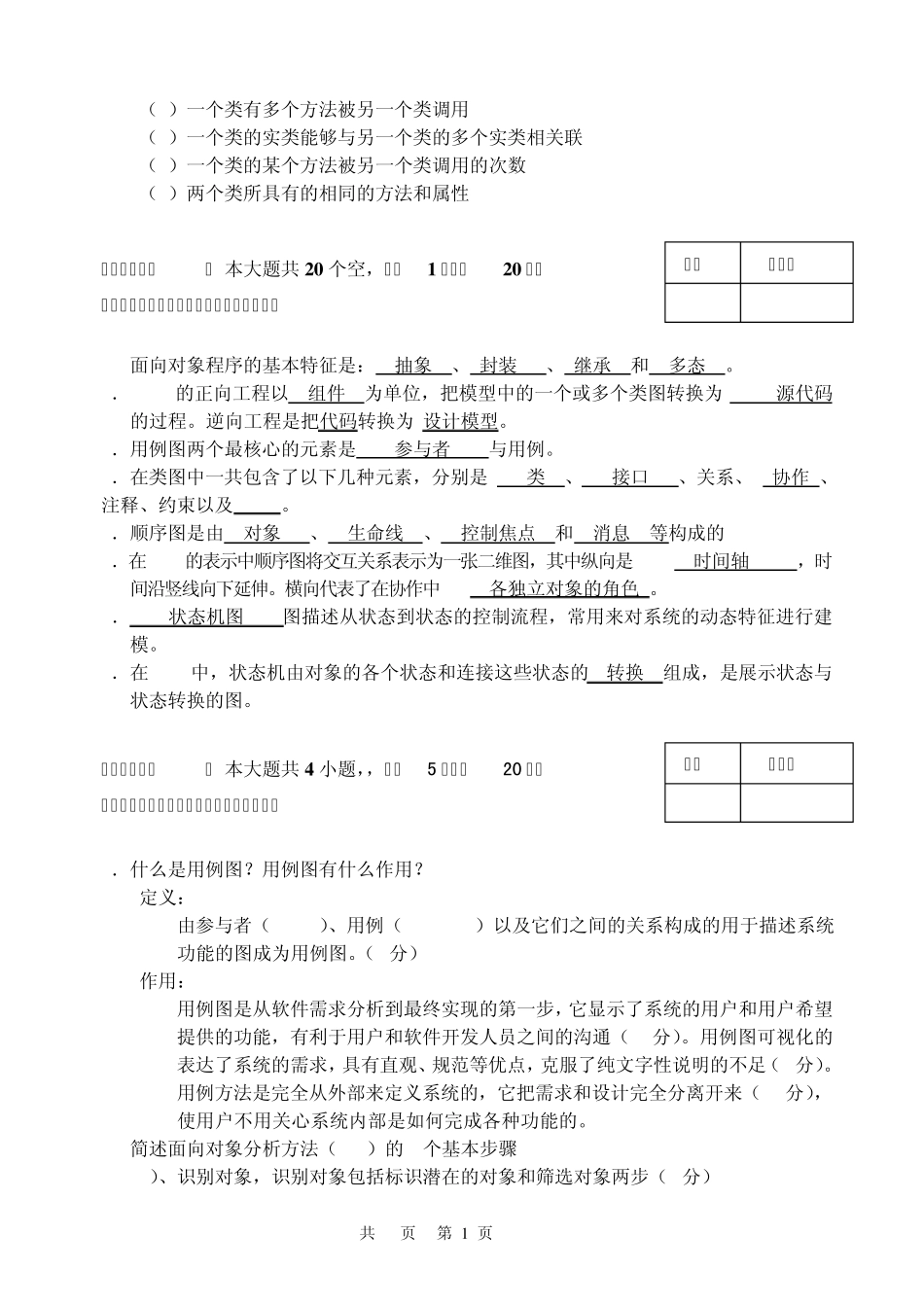

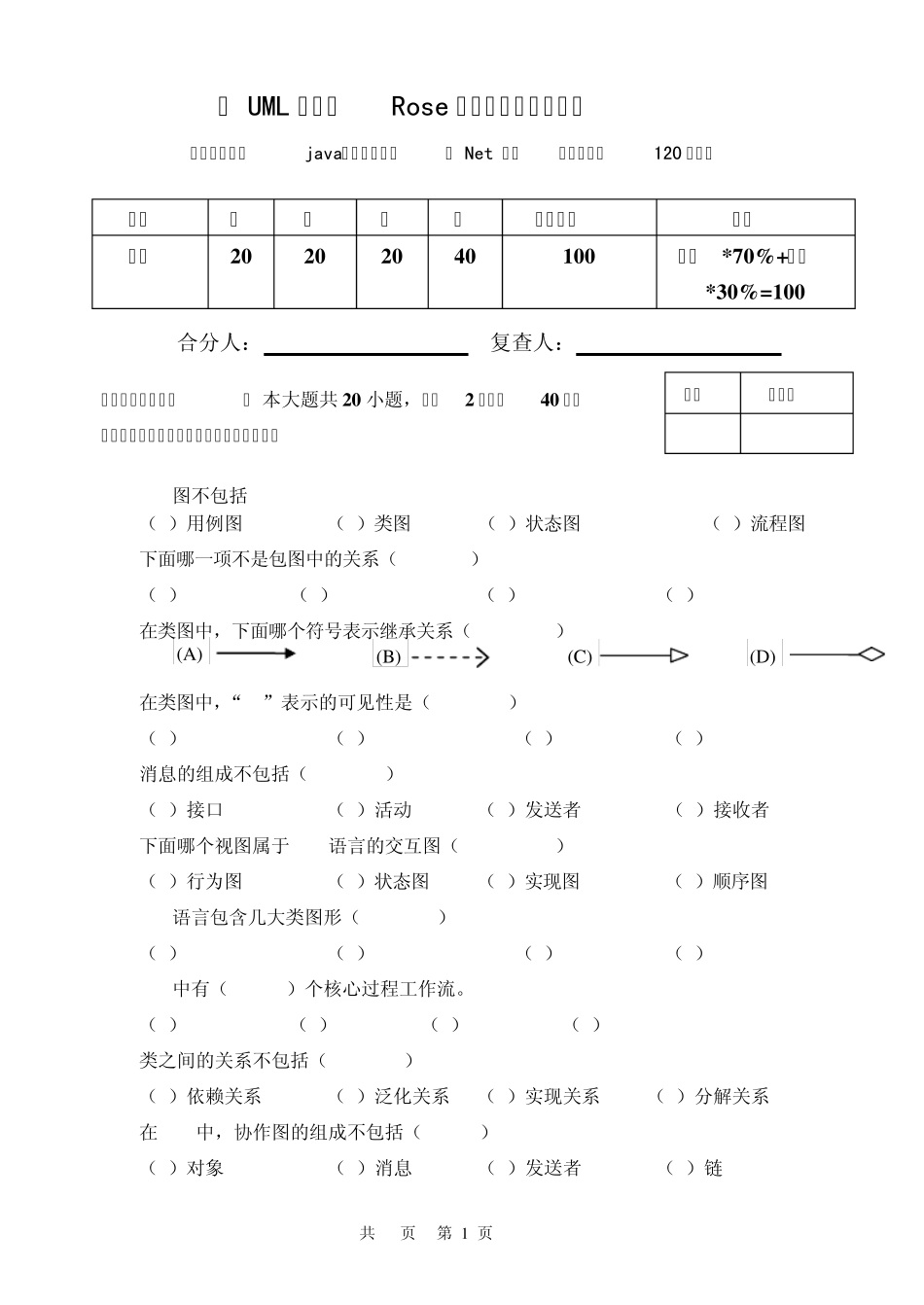

共 1 页 第 1 页 《 UML 基础与Rose 建模案例》期末试题 （适用专业：java、信息管理、。 Net 专业 考试时间：120 分钟） 合分人： 复查人： 一、单项选择题：（ 本大题共20 小题，每题2 分，共40 分） （说明：将答案写在试卷后面的答题纸上） 分数 评卷人 1. UML图不包括 ( D ) （A）用例图 （B）类图 （C）状态图 （D）流程图 2. 下面哪一项不是包图中的关系（ D ） （A）<> （B）<> （C）<> （D）<> 3. 在类图中，下面哪个符号表示继承关系（ C ） 4. 在类图中，“ #”表示的可见性是（ B ） （A）Public （B）Protected （C）Private （D）Package 5. 消息的组成不包括（ C ） （A）接口 （B）活动 （C）发送者 （D）接收者 6. 下面哪个视图属于 UML语言的交互图（ D ） （A）行为图 （B）状态图 （C）实现图 （D）顺序图 7. UML语言包含几大类图形（ B ） （A）3 （B）5 （C）7 （D）9 8. RUP中有（ C ）个核心过程工作流。 （A）1 （B）3 （C）6 （D）9 9. 类之间的关系不包括（ D ） （A）依赖关系 （B）泛化关系 （C）实现关系 （D）分解关系 10. 在UML中，协作图的组成不包括（ C ） （A）对象 （B）消息 （C）发送者 （D）链 题号 一 二 三 四 平时成绩 总分 分数 20 20 20 40 100 考试*70%+平时*30%=100 (B) (A) (C) (D) 共 1 页 第 1 页 11. 下面哪个符号代表包图（ A ） 12. 下列对状态图描述不正确的是（ C ） （A）状态图通过建立类对象的生命周期模型来描述对象随时间变化的动态行为 （B）状态图适用于描述状态和动作的顺序，不仅可以展现一个对象拥有的状态，还可与说明事件如何随着时间的推移来影响这些状态 （C）状态图的主要目的是描述对象创建和撤销的过程中资源的不同状态，有利于开发人员提高开发效率 （D）状态图描述了一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处状态对不同的事件作出反应 13. 在 UML的顺序图中，通常由左向右分层排列各个对象，正确的排列方法是（ A） （A）执行者角色 控制类 用户接口 业务层 后台数据库 （B）执行者角色 用户接口 控制类 业务层 后台数据库 （C）执行者角色 控制类 用户接口 后台数据库 业务层 （D）执行者角色 用户接口 业务层 控制类 后台数据库 14. 多对...
