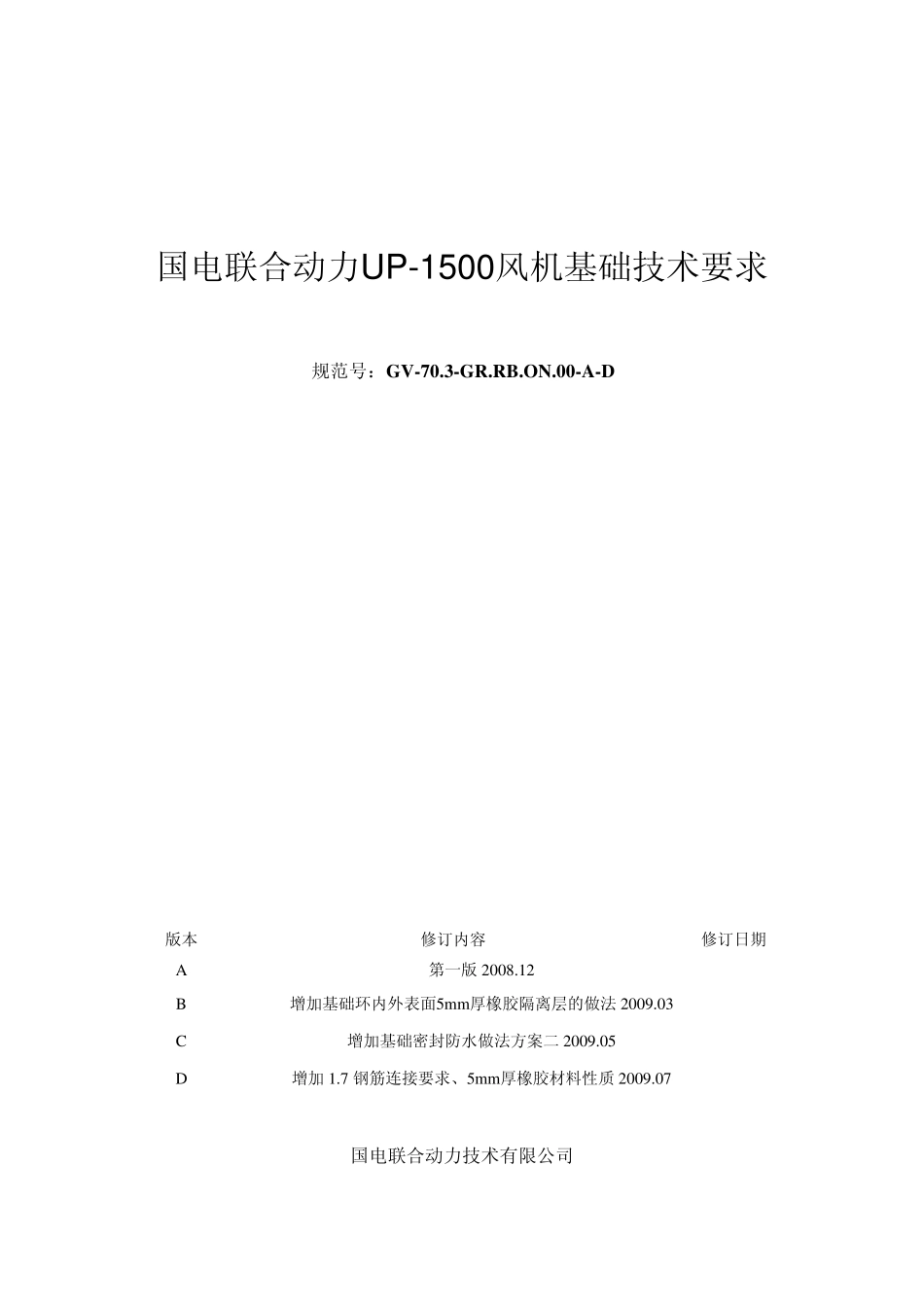

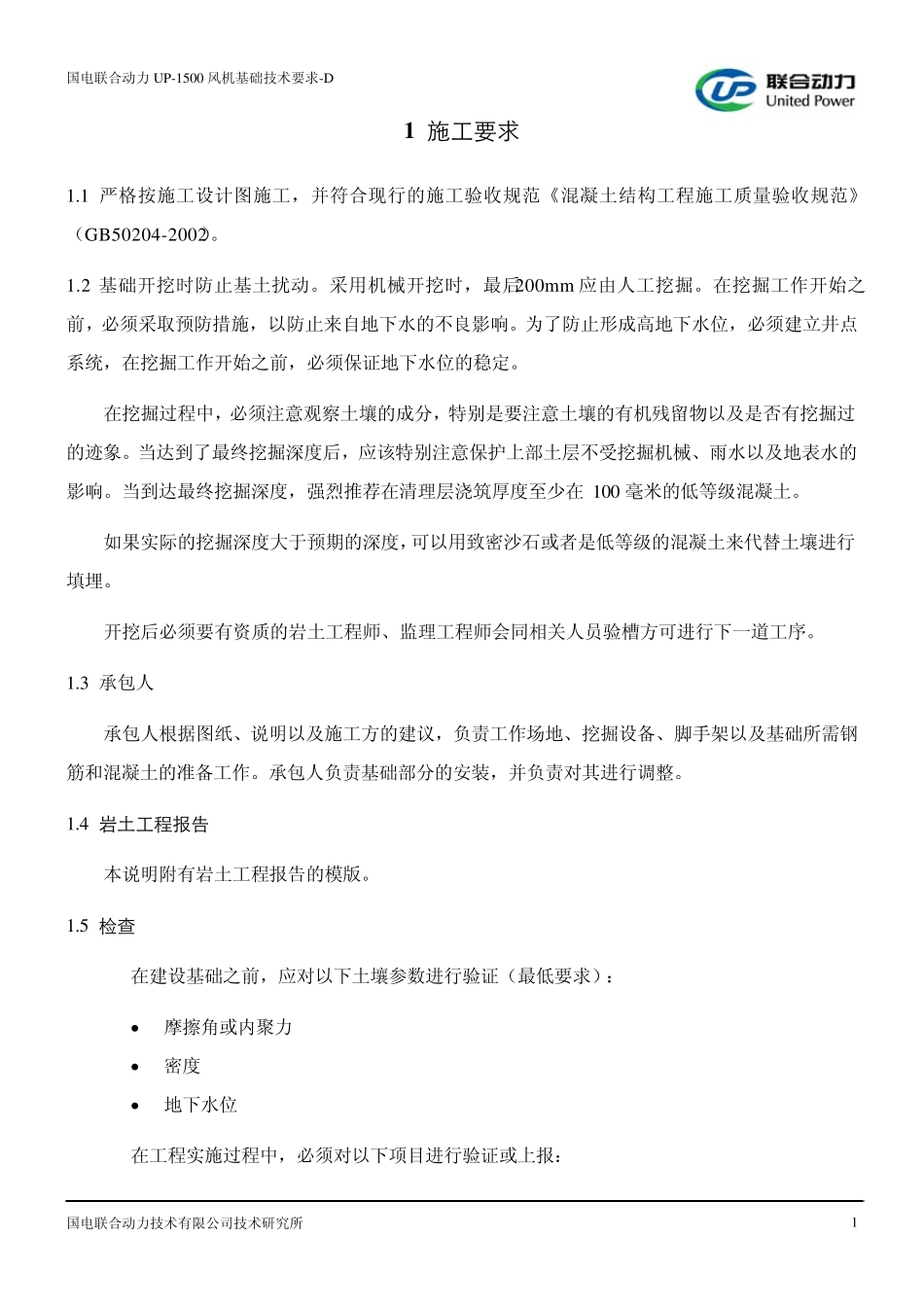

国电联合动力UP-1500风机基础技术要求 规范号:GV-70.3-GR.RB.ON.00-A-D 版本 修订内容 修订日期 A 第一版 2008.12 B 增加基础环内外表面5mm厚橡胶隔离层的做法 2009.03 C 增加基础密封防水做法方案二 2009.05 D 增加 1.7 钢筋连接要求、5mm厚橡胶材料性质 2009.07 国电联合动力技术有限公司 国电联合动力 UP-1500 风机基础技术要求-D 国电联合动力技术有限公司技术研究所 11 施工要求 1.1 严格按施工设计图施工,并符合现行的施工验收规范《混凝土结构工程施工质量验收规范》(GB50204-2002)。 1.2 基础开挖时防止基土扰动。采用机械开挖时,最后200mm 应由人工挖掘。在挖掘工作开始之前,必须采取预防措施,以防止来自地下水的不良影响。为了防止形成高地下水位,必须建立井点系统,在挖掘工作开始之前,必须保证地下水位的稳定。 在挖掘过程中,必须注意观察土壤的成分,特别是要注意土壤的有机残留物以及是否有挖掘过的迹象。当达到了最终挖掘深度后,应该特别注意保护上部土层不受挖掘机械、雨水以及地表水的影响。当到达最终挖掘深度,强烈推荐在清理层浇筑厚度至少在 100 毫米的低等级混凝土。 如果实际的挖掘深度大于预期的深度,可以用致密沙石或者是低等级的混凝土来代替土壤进行填埋。 开挖后必须要有资质的岩土工程师、监理工程师会同相关人员验槽方可进行下一道工序。 1.3 承包人 承包人根据图纸、说明以及施工方的建议,负责工作场地、挖掘设备、脚手架以及基础所需钢筋和混凝土的准备工作。承包人负责基础部分的安装,并负责对其进行调整。 1.4 岩土工程报告 本说明附有岩土工程报告的模版。 1.5 检查 在建设基础之前,应对以下土壤参数进行验证(最低要求): • 摩擦角或内聚力 • 密度 • 地下水位 在工程实施过程中,必须对以下项目进行验证或上报: 国电联合动力UP-1500 风机基础技术要求-D 国电联合动力技术有限公司技术研究所 2• 材料的质量 • 工作程序 • 重要的尺寸 (主要的几何参数,最小混凝土层等) • 材料与尺寸的差异 • 无法预料的事件(沉降以及对相邻建筑物的影响等等) • 临时性工作,工作的中断和开始 1.6 混凝土浇筑 按大体积混凝土要求施工,采用发热量较小水泥品种,应采取防止内外温差引起裂缝的技术措施,施工中混凝土内外温差控制在25℃以内。基础要求连续施工,一次完成混凝土浇筑。在施工方的指导下,混凝土必须符合当地的规...
