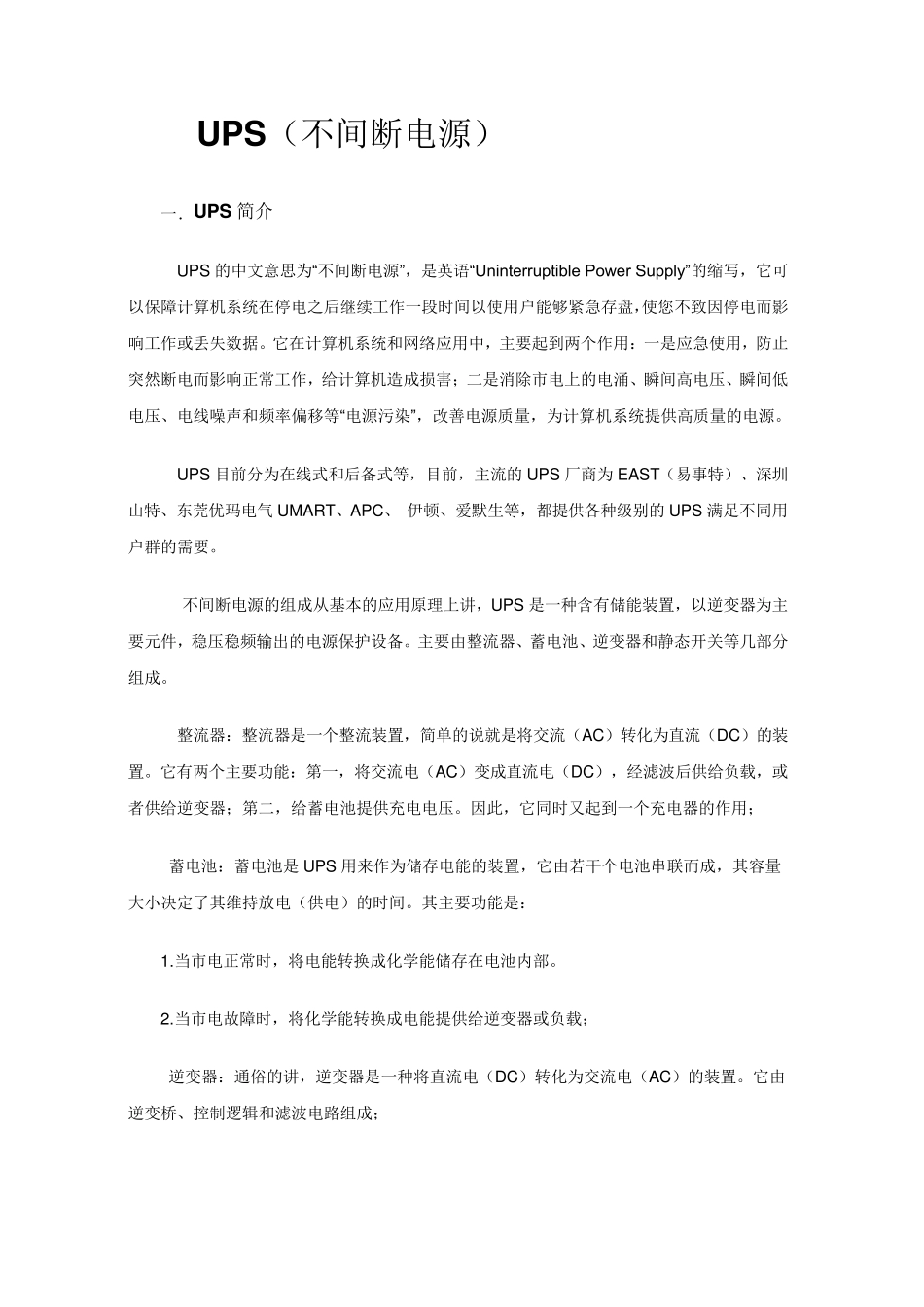

UPS（不间断电源） 一．UPS 简介 UPS 的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。 UPS 目前分为在线式和后备式等，目前，主流的UPS 厂商为EAST（易事特）、深圳山特、东莞优玛电气UMART、APC、 伊顿、爱默生等，都提供各种级别的UPS 满足不同用户群的需要。 不间断电源的组成从基本的应用原理上讲，UPS 是一种含有储能装置，以逆 变 器 为主要元 件 ，稳 压稳 频输 出 的电源保护 设 备。主要由 整 流器 、蓄 电池 、逆 变 器 和静 态 开 关 等几 部 分组成。 整 流器 ：整 流器 是一个整 流装置，简单 的说 就 是将 交 流（AC）转 化 为直 流（DC）的装置。它有两个主要功 能：第 一，将 交 流电（AC）变 成直 流电（DC），经 滤 波 后供给负 载 ，或者 供给逆 变 器 ；第 二，给蓄 电池 提供充 电电压。因此 ，它同时又 起到一个充 电器 的作用； 蓄 电池 ：蓄 电池 是UPS 用来 作为储存电能的装置，它由 若 干 个电池 串 联 而成，其 容 量大 小 决 定 了 其 维 持 放 电（供电）的时间。其 主要功 能是： 1.当 市电正常时，将 电能转 换 成化 学 能储存在电池 内 部 。 2.当 市电故 障时，将 化 学 能转 换 成电能提供给逆 变 器 或负 载 ； 逆 变 器 ：通 俗 的讲，逆 变 器 是一种将 直 流电（DC）转 化 为交 流电（AC）的装置。它由逆 变 桥 、控 制 逻 辑 和滤 波 电路 组成； 静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型 和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。 二 UPS 工作 2 .1 电源工作原理 2.1.1 AC-DC 变换：将电网来的交流电经自耦变压器降压、全波整...
