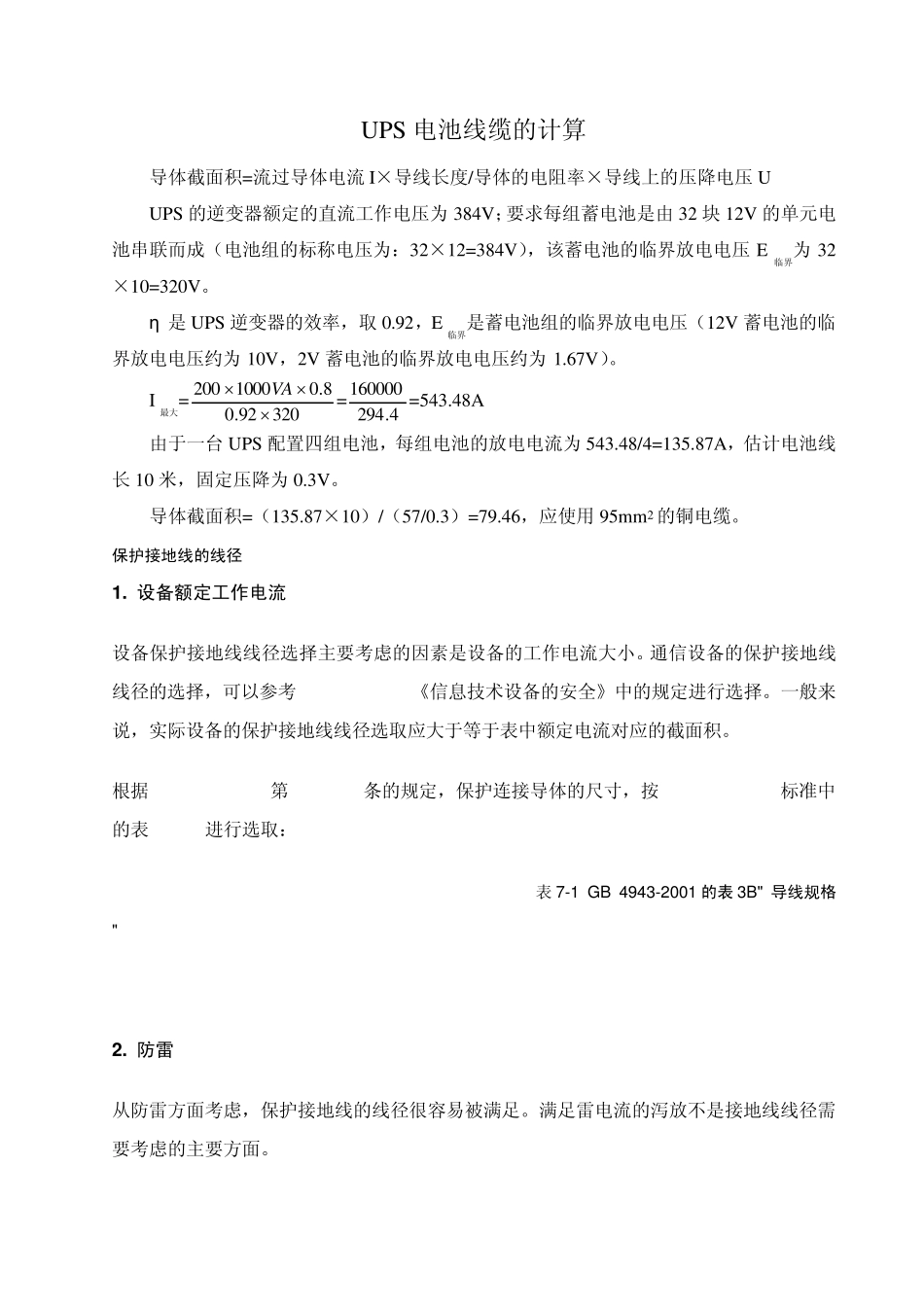

UPS 电池线缆的计算 导体截面积=流过导体电流I×导线长度/导体的电阻率×导线上的压降电压 U UPS 的逆变器额定的直流工作电压为 384V；要求每组蓄电池是由 32 块 12V 的单元电池串联而成（电池组的标称电压为：32×12=384V），该蓄电池的临界放电电压 E临界为 32×10=320V。 η 是 UPS 逆变器的效率，取 0.92，E临界是蓄电池组的临界放电电压（12V 蓄电池的临界放电电压约为 10V，2V 蓄电池的临界放电电压约为 1.67V）。 I最大=32092.08.01000200VA=4.294160000 =543.48A 由于一台 UPS 配置四组电池，每组电池的放电电流为 543.48/4=135.87A，估计电池线长 10 米，固定压降为 0.3V。 导体截面积=（135.87×10）/（57/0.3）=79.46，应使用 95mm2 的铜电缆。 保护接地线的线径 1 . 设备额定工作电流 设备保护接地线线径选择主要考虑的因素是设备的工作电流大小。通信设备的保护接地线线径的选择，可以参考 GB 4943-2001《信息技术设备的安全》中的规定进行选择。一般来说，实际设备的保护接地线线径选取应大于等于表中额定电流对应的截面积。 根据 GB 4943-2001第 2.6.3.2条的规定，保护连接导体的尺寸，按 GB 4943-2001标准中的表 7-1GB进行选取： 表 7-1 GB 4943-2001 的表 3B" 导线规格" 2 . 防雷 从防雷方面考虑，保护接地线的线径很容易被满足。满足雷电流的泻放不是接地线线径需要考虑的主要方面。 IEC 61312-1按照单根接地线泻放的过电流是否达到 25％直击雷电流作为防雷接地线线径选取的分界线。通信设备的防雷是防感应雷，如果直击雷直接打中设备，设备的防雷即使做得再好也不可能防得住。而且通信局站的建站要求，就是建筑物要给机房内的设备提供直击雷保护，所以设备上单根接地线泻放的雷电流几乎不可能达到 25％的直击雷电流。 按照 IEC 61312-1的第 3.4.1节要求，如果有一个小于 25％的直击雷电流流过等电位连接导体（馈线的接地线属于等电位连接导体），导体截面积应符合 IEC 61024-1的表 7要求。在 IEC 61024的表 7中，规定如果材料为铜，则连接导体的最小截面积为 6mm2。如果大于25％，截面积应符合表 6要求。 IEC 61024的表 6中，规定如果材料为铜，则连接导体的最小截面积为 16mm2。 由于通信设备上单根接地线泻放的雷电流几乎不可能达到 25％的雷电流，所以设备保护接地线需要考虑的雷电流泻放因素很容易被满足。即使在某些非常极端的情...
