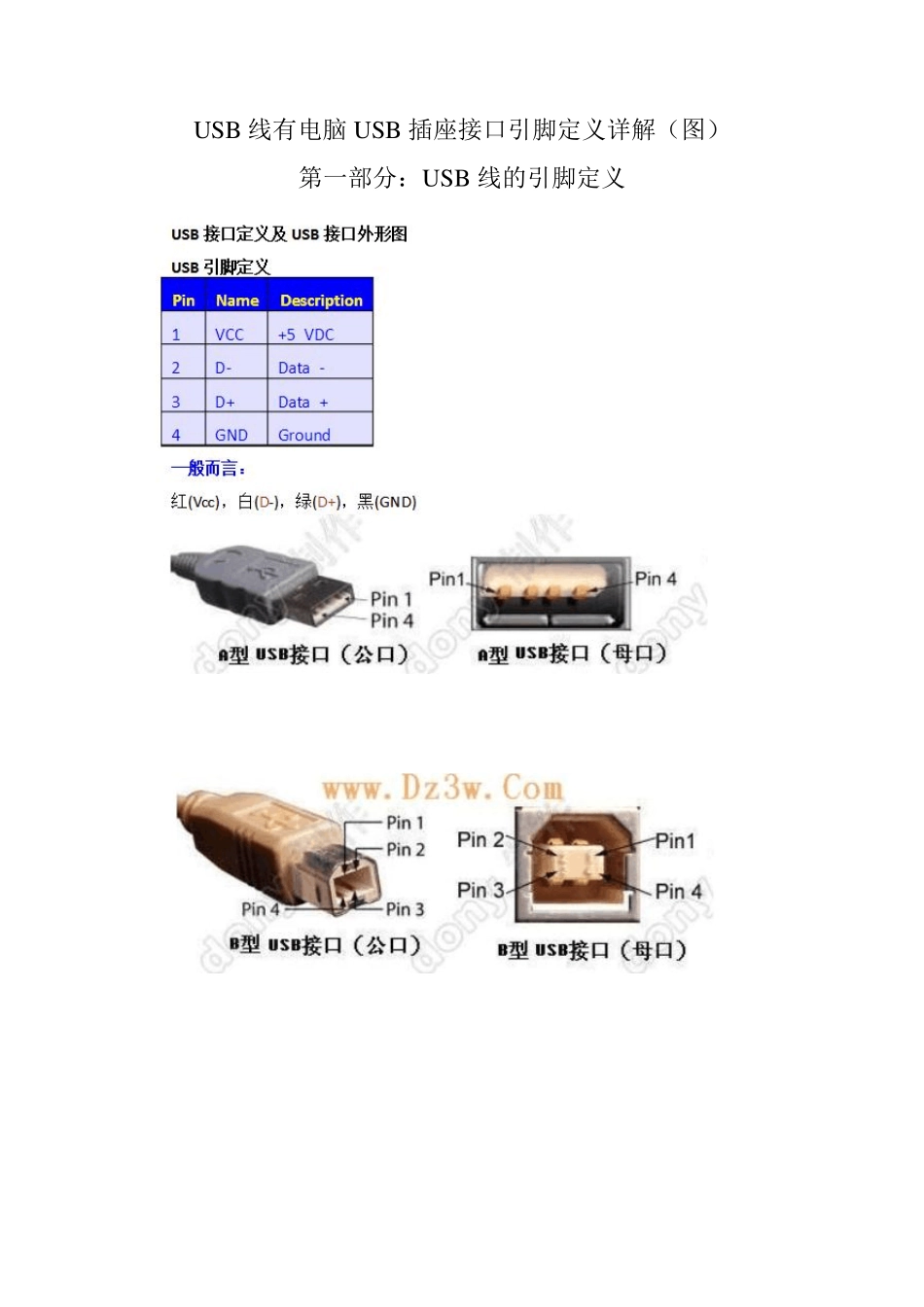

U SB 线有电脑U SB 插座接口引脚定义详解（图） 第一部分：U SB 线的引脚定义 第二部分：主板U SB 接口的引脚定义 一、概述 因为每个 U SB 接口能够向外设提供＋5V 500MA 的电流，当我们在连接板载 U SB 接口时，一定要严格按照主板的使用说明书进行安装
绝对不能出错，否则将烧毁主板或者外设
相信有不少朋友在连接前置 U SB 插线时也发生过类似的“冒烟事见“
这就需要我们能够准确判别前置U SB 线的排列顺序如果我们晓得 U SB 接口的基本布线结构，那问题不是就迎刃而解了吗
二、USB 接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋三、市面上常见的 USB 接口的布线结构 这两年市面上销售的主板，板载的前置 USB 接口，使用的都是标准的九针 USB 接口，第九针是空的，比较容易判断
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的 815 主板，440BX，440VX 主板等，前置 USB 的接法非常混乱，没有一个统一的标准
当我们维修此类机器时，如何判断其接法呢
现在，把市面上的比较常见的主板前置 USB 接法进行汇总，供大家参考
(说明：■代表有插针，□代表有针位但无插针
) 1、六针双排 这种接口不常用，这种类型的 USB 插针排列方式见于精英 P6STP－FL(REV：1
1)主板，用于海尔小超人 766 主机
其电源正和电源负为两个前置 USB 接口共用，因此前置的两个 USB 接口需要 6 根线与主板连接，布线如下表所示
■DATA1+ ■DATA1- ■VCC ■DATA2- ■DATA2+ ■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英
