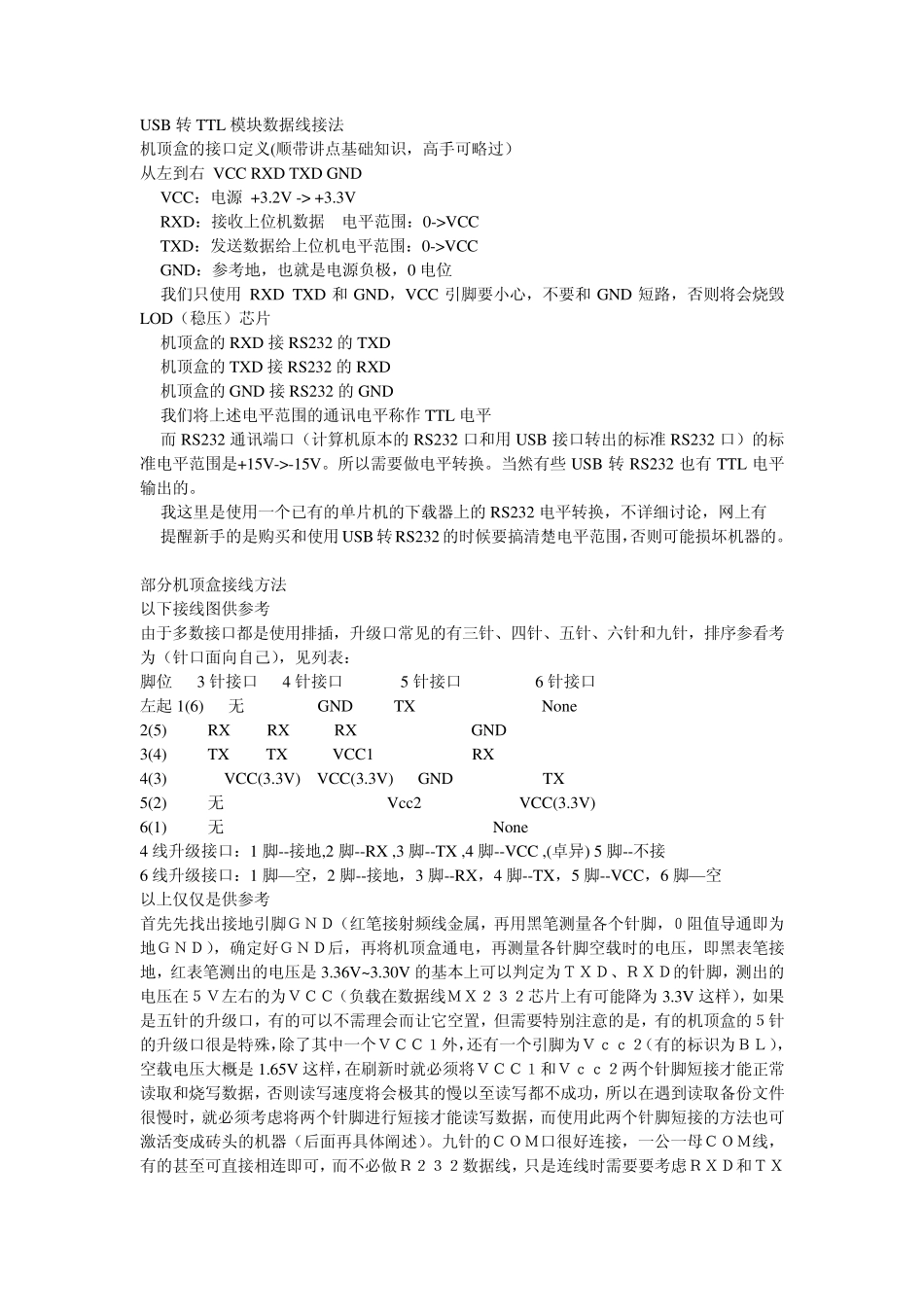

USB 转 TTL 模块数据线接法 机顶盒的接口定义(顺带讲点基础知识，高手可略过） 从左到右 VCC RXD TXD GND VCC：电源 +3.2V -> +3.3V RXD：接收上位机数据 电平范围：0->VCC TXD：发送数据给上位机电平范围：0->VCC GND：参考地，也就是电源负极，0 电位 我们只使用 RXD TXD 和 GND，VCC 引脚要小心，不要和 GND 短路，否则将会烧毁LOD（稳压）芯片 机顶盒的 RXD 接 RS232 的 TXD 机顶盒的 TXD 接 RS232 的 RXD 机顶盒的 GND 接 RS232 的 GND 我们将上述电平范围的通讯电平称作 TTL 电平 而 RS232 通讯端口（计算机原本的 RS232 口和用 USB 接口转出的标准 RS232 口）的标准电平范围是+15V->-15V。所以需要做电平转换。当然有些 USB 转 RS232 也有 TTL 电平输出的。 我这里是使用一个已有的单片机的下载器上的 RS232 电平转换，不详细讨论，网上有 提醒新手的是购买和使用 USB 转RS232 的时候要搞清楚电平范围，否则可能损坏机器的。 部分机顶盒接线方法 以下接线图供参考 由于多数接口都是使用排插，升级口常见的有三针、四针、五针、六针和九针，排序参看考为（针口面向自己），见列表： 脚位 3 针接口 4 针接口 5 针接口 6 针接口 左起 1(6) 无 GND TX None 2(5) RX RX RX GND 3(4) TX TX VCC1 RX 4(3) VCC(3.3V) VCC(3.3V) GND TX 5(2) 无 Vcc2 VCC(3.3V) 6(1) 无 None 4 线升级接口：1 脚--接地,2 脚--RX ,3 脚--TX ,4 脚--VCC ,(卓异) 5 脚--不接 6 线升级接口：1 脚—空，2 脚--接地，3 脚--RX，4 脚--TX，5 脚--VCC，6 脚—空 以上仅仅是供参考 首先先找出接地引脚ＧＮＤ（红笔接射频线金属，再用黑笔测量各个针脚，０阻值导通即为地ＧＮＤ），确定好ＧＮＤ后，再将机顶盒通电，再测量各针脚空载时的电压，即黑表笔接地，红表笔测出的电压是 3.36V~3.30V 的基本上可以判定为ＴＸＤ、ＲＸＤ的针脚，测出的电压在５Ｖ左右的为ＶＣＣ（负载在数据线ＭＸ２３２芯片上有可能降为 3.3V 这样），如果是五针的升级口，有的可以不需理会而让它空置，但需要特别注意的是，有的机顶盒的５针的升级口很是特殊，除了其中一个ＶＣＣ１外，还有一个引脚为Ｖｃｃ２（有的标识为ＢＬ），空载电压大概是 1.65V 这样，在刷新时就必须将ＶＣＣ１和Ｖｃｃ２两个针脚短接才能正常读取和烧写数据，否则读写速度将会极其...
