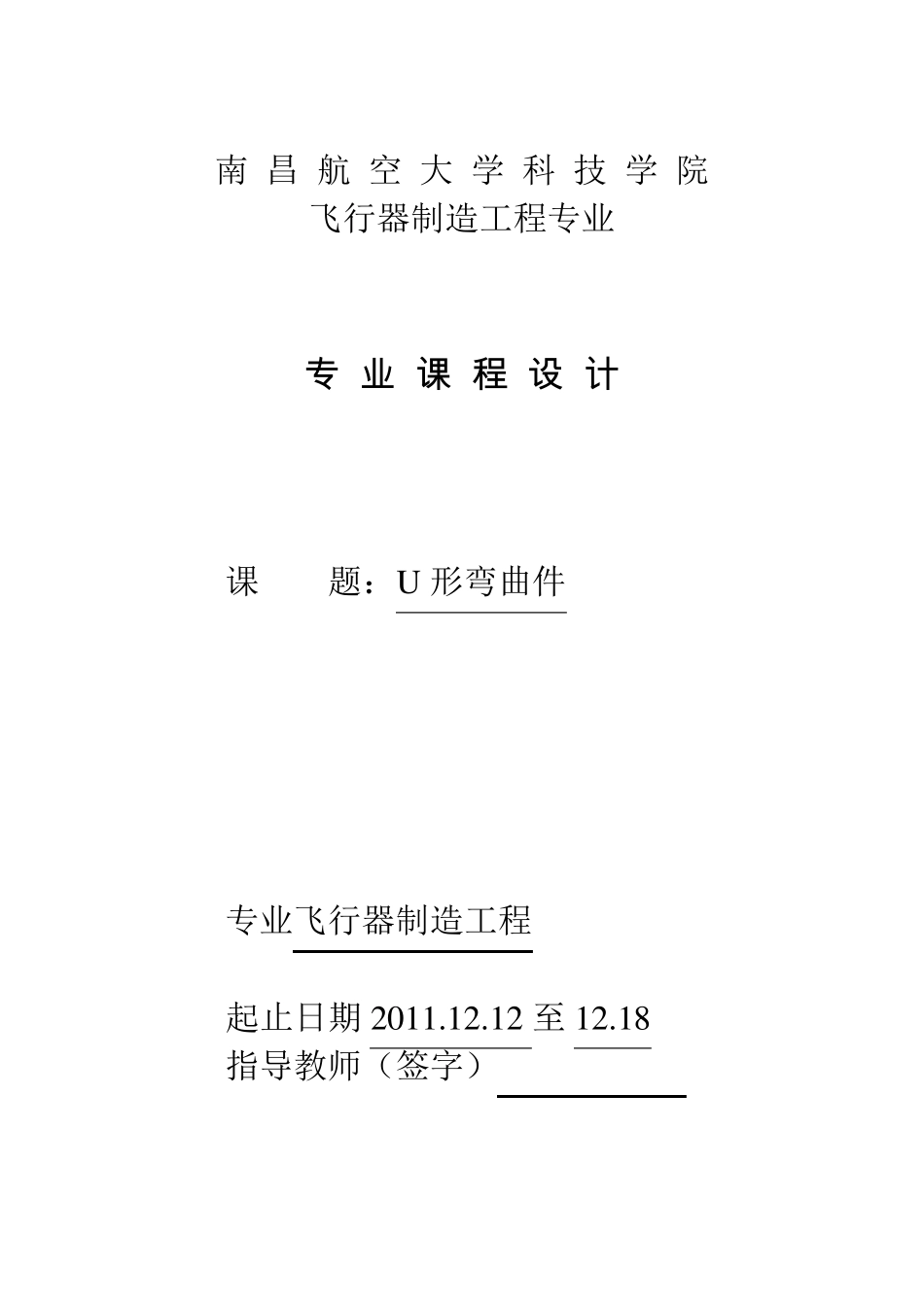

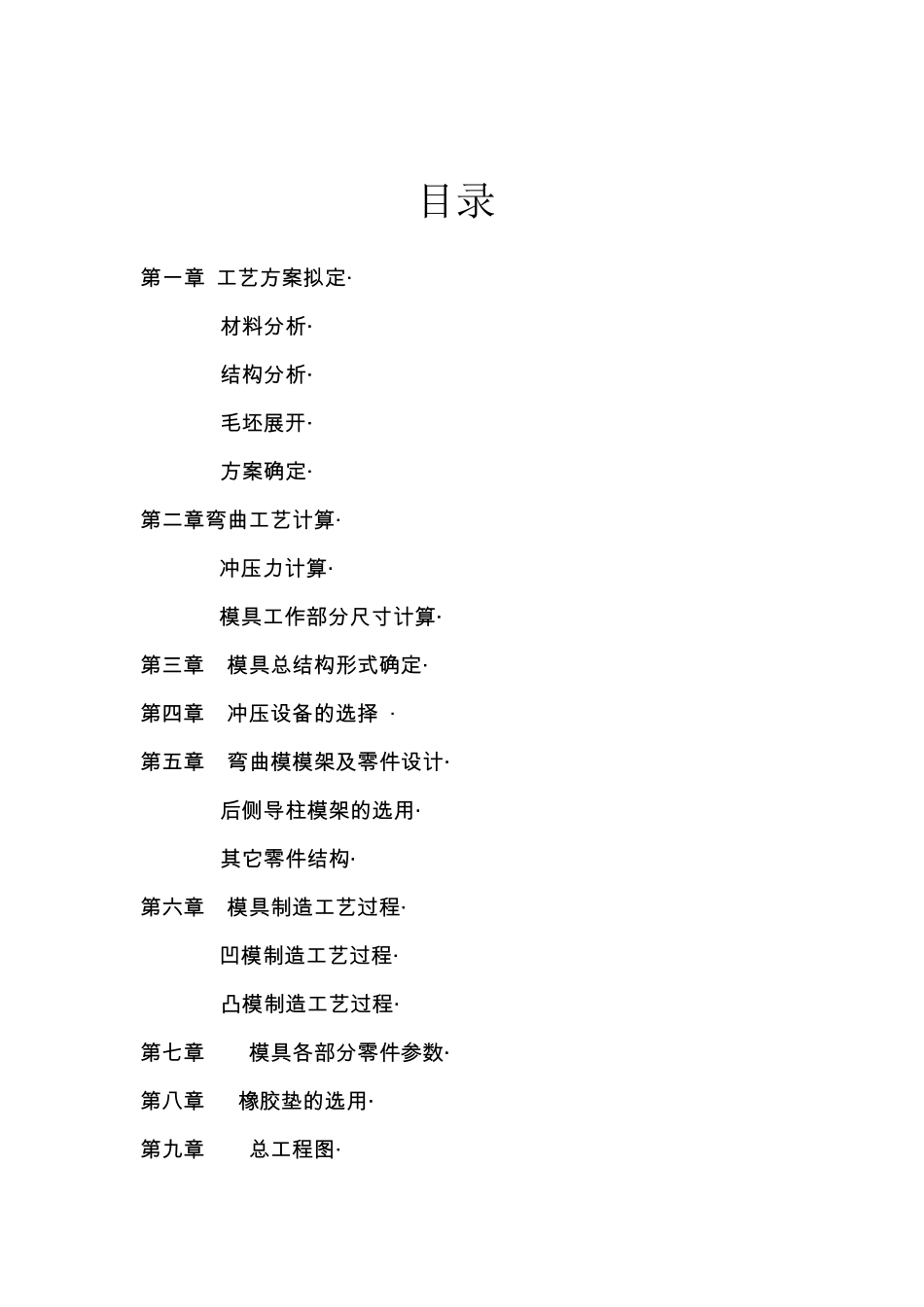

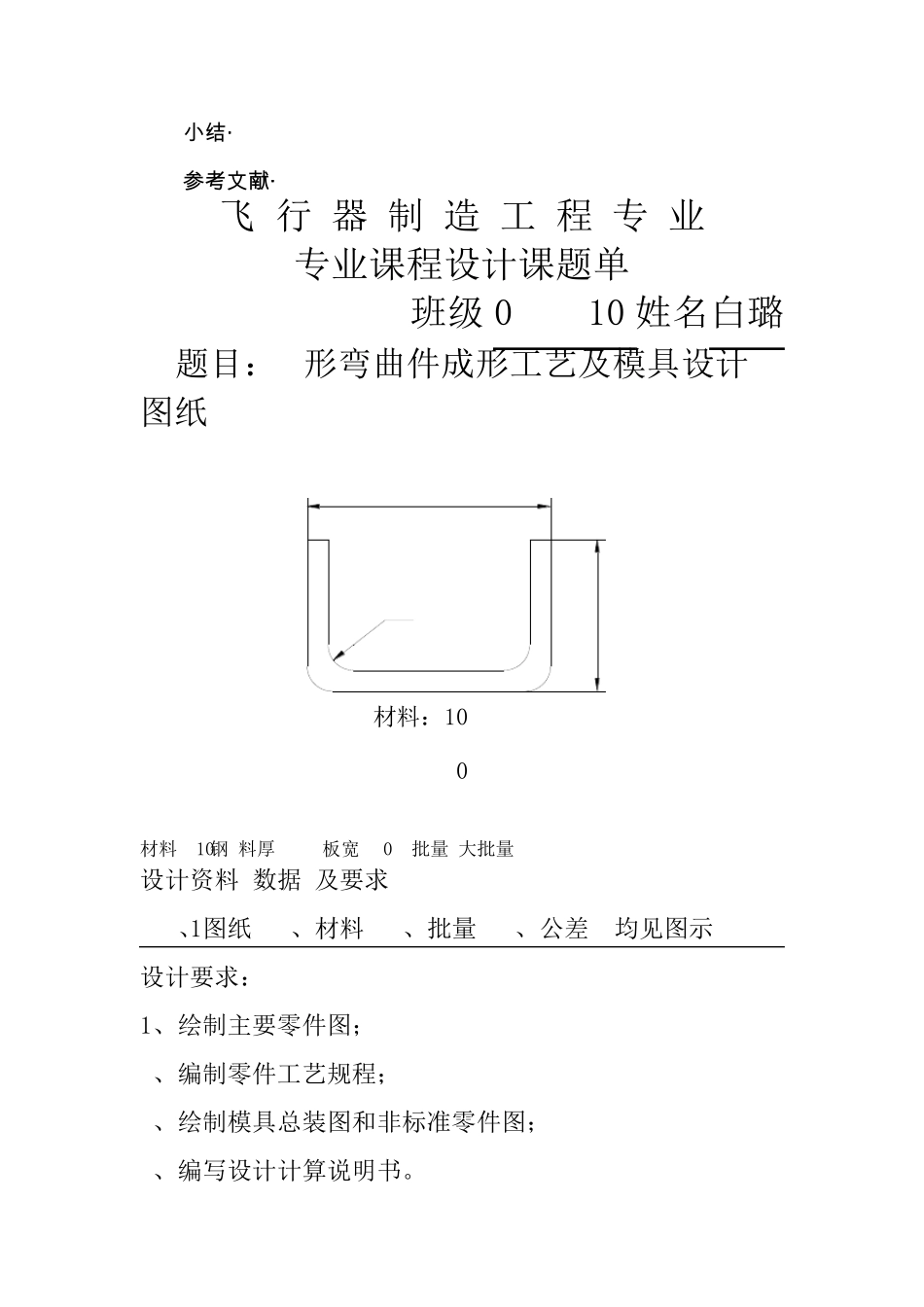

南 昌 航 空 大 学 科 技 学 院 飞行器制造工程专业 专 业 课 程 设 计 课 题：U 形弯曲件 专业飞行器制造工程 起止日期 2011.12.12 至 12.18 指导教师（签字） 目录 第 一章 工 艺 方 案 拟 定 ··6 1.1材 料 分 析 ··6 1.2结 构 分 析 ··6 1.3毛 坯 展 开 ··6 1.4方 案 确 定 ··8 第 二 章 弯 曲 工 艺 计 算 ··7 2.1冲 压 力 计 算 ··7 2.2模 具 工 作 部 分 尺 寸 计 算 ··9 第 三 章 模 具 总 结 构 形 式 确 定 ··8 第 四 章 冲 压 设 备 的 选 择 ·12 第 五 章 弯 曲 模 模 架 及 零 件 设 计 ··12 5.1后 侧 导 柱 模 架 的 选 用 ··13 5.2其 它 零 件 结 构 ··13 第 六 章 模 具 制 造 工 艺 过 程 ··13 6.1凹 模 制 造 工 艺 过 程 ··1 6.1凸 模 制 造 工 艺 过 程 ··16 第 七 章 模 具 各 部 分 零 件 参 数 ··16 第 八 章 橡 胶 垫 的 选 用 ··17 第 九 章 总 工 程 图 ··18 小 结 ··19 参考文献··22 飞 行 器 制 造 工 程 专 业 专业课程设计课题单 班级0881063姓名白璐 题目：U形弯曲件成形工艺及模具设计 图纸: 5836R6材料：10t=5mmB=40mm 材料:10钢 料厚:5mm 板宽40mm 批量:大批量 设计资料(数据)及要求: 1、图纸 2、材料 3、批量 4、公差 均见图示 设计要求： 1、绘制主要零件图； 2、编制零件工艺规程； 3、绘制模具总装图和非标准零件图； 4、编写设计计算说明书。 起 止 日 期 2011.12.12至 2011.12.18 指 导 老 师 （ 签 字 ） 第 一章 工艺方案拟定 5836R6U形弯曲件 40 1.1、材料分析 该工件所用材料 10钢是常用的冲压材料，，塑性较好,适合冲压加工。 1.2、结构分析 该工件结构简单，形状对称，适合弯曲。工件弯曲半径为 6mm,查表 3.1（垂直于纤维），查表 rmin=0.1t=0.6mm，即能一次弯曲成功。工件的弯曲直边高度为 36-5-6=25mm，远大于 2t，因此可以弯曲成功。该工件是一个弯曲角度为 90o的弯曲件，所有尺寸精度均未标注公差，而当 r/t<5 时，可以不考虑圆角半径的回弹，所以该工件符合普通弯 曲的经济精度要求。 该工件的弯曲工艺性良好，适合进行弯曲加工。 1.3、毛坯展开。 如图所示： L1...
