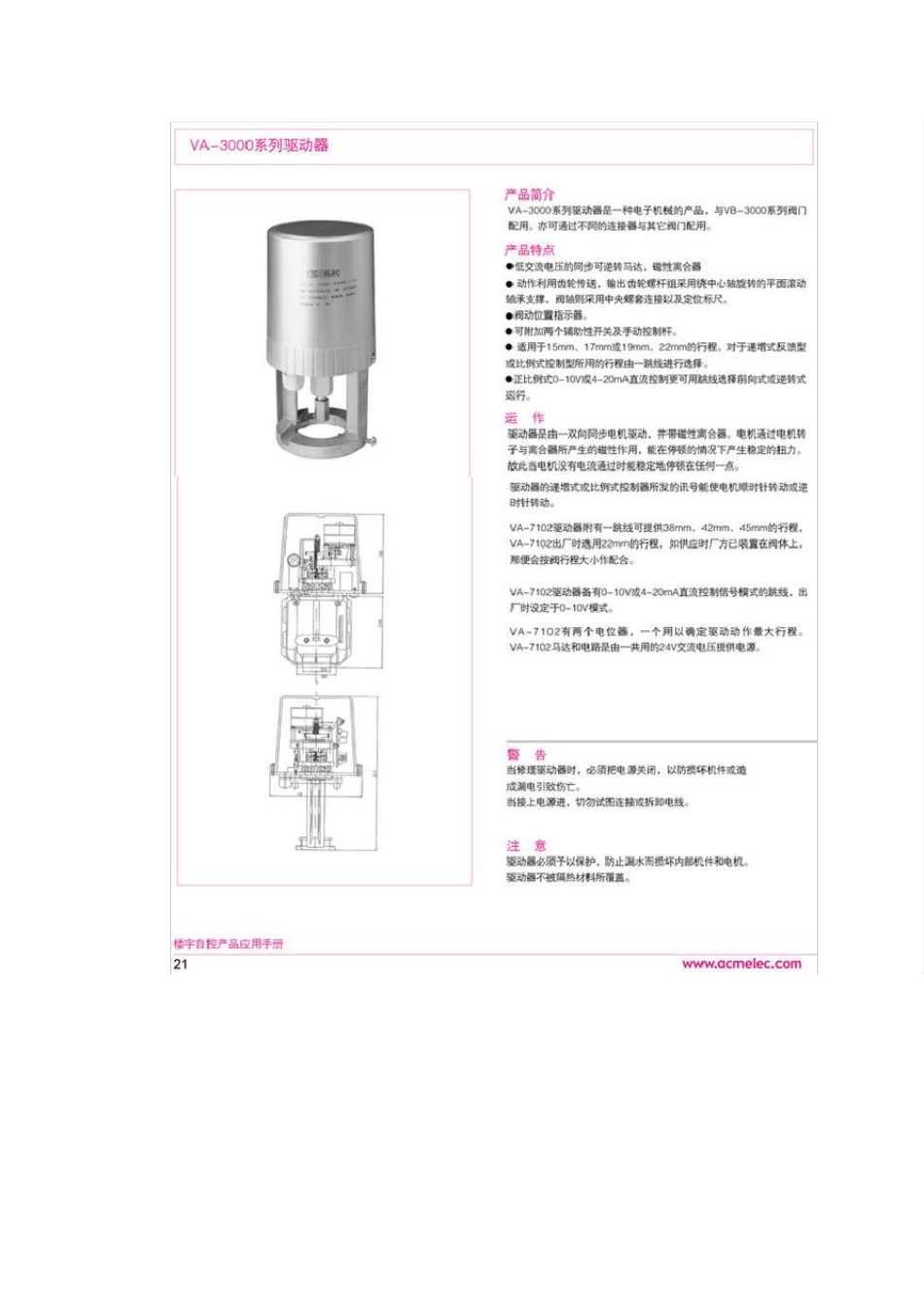

VA3000系列驱动器_第2页
2/10

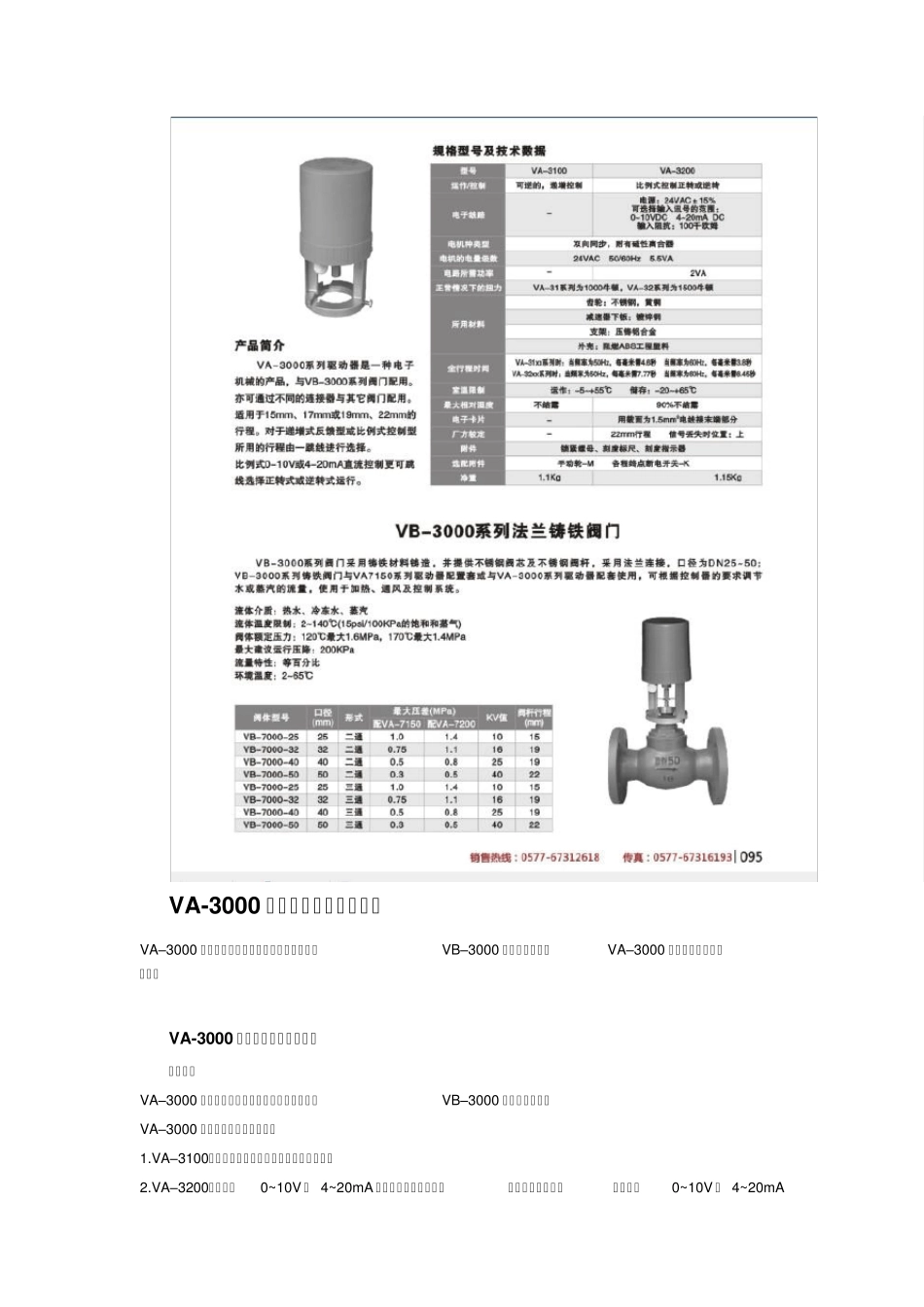

VA3000系列驱动器_第3页
3/10
VA3000 系列驱动器 低交流电压的同步可逆转马达。 500/1000 牛顿的作用力。 动作利用齿轮及螺杆传送,中心的齿轮采用绕中心的平面滚动轴承支撑,阀轴则采用中央螺套螺纹连接以及定位圆片。 阀动位置指示器。 高强度的阻燃工程塑料外壳。 可附加两个辅助性开关及手动控制杆。 现场安装方便。 VB3000 系列阀门设计成可与VA3000 系列驱动器配套使用的方式。 用于热水、冷水、低压蒸气。 介质温度范围:-10℃ ~ 180℃。 当 KV 系数为其它值时,泄漏量为KV 值的0.05%。 承压范围:16bar。 流量系数(KV 值)从10 到 63。 联接方式:BSP 平行内螺纹型。 VA-3000 系列驱动器的简单介绍 VA–3000 系列驱动器是一种电子机械产品,可与VB–3000 系列阀门配用。 VA–3000 系列共有三种基本型号: VA-3000 系列驱动器的详细信息 产品简介 VA–3000 系列驱动器是一种电子机械产品,可与VB–3000 系列阀门配用。 VA–3000 系列共有三种基本型号: 1.VA–3100,可逆转的电机运作,提供递增式控制。 2.VA–3200,能接受0~10V 或 4~20mA 直流控制讯号的输入,提供比例式控制。同时具有0~10V 或 4~20mA的直流电压反馈信号,用于反映执行器的相对位置。 产品技术参数 型号 VA-3100 VA-3200 电机种类(所有型号) 双向同步电机,附有磁性离合器 电机参数 24VAC±10%,50/60Hz,5.5VA 230VAC±10%,50/60Hz,5.5VA 24VAC±10%,50/60,5.5VA 动作/控制 可逆式,递增控制 比例控制正转或逆转 电子线路 - 电源:24vac 或220vac±10%,50/60Hz 电源:24V AC±10%,50/60Hz 控制信号范围:0~ 10V DC 或 4~ 20mA DC 电子线路功率 - 2VA 正常情况下的效力 100 牛顿(*1500 牛顿) 所用材料 (所有型号) 齿轮:不锈钢,POM 塑料(*黄铜) 减速器下板:镀锌钢板 支架:压铸铝合金 外壳:阻燃ABS 工程塑料(UL94V-0) 运行时间 当频率为50Hz,每毫米需4.6 秒(*当频率为50Hz,每毫米需7.77 秒) 当频率为60Hz,每毫米需3.8 秒(*当频率为60Hz,每毫米需6.45 秒) 室温限制(所有型号) 运作:2~ 55℃ 储存:-20~ 65℃ 最大相对湿度 <90%不结露 连接电线 0.5~ 1mm2 出厂设置 驱动器连接杆上行 至阀的全关位置 行程设置:22mm 输入讯号:0~ 10V DC 工作状态: DA 故障保护:UP 驱动器连接杆上行至阀的全关位置 净重 1.1KG 1.15KG 附件 锁紧螺母,刻度标尺...
