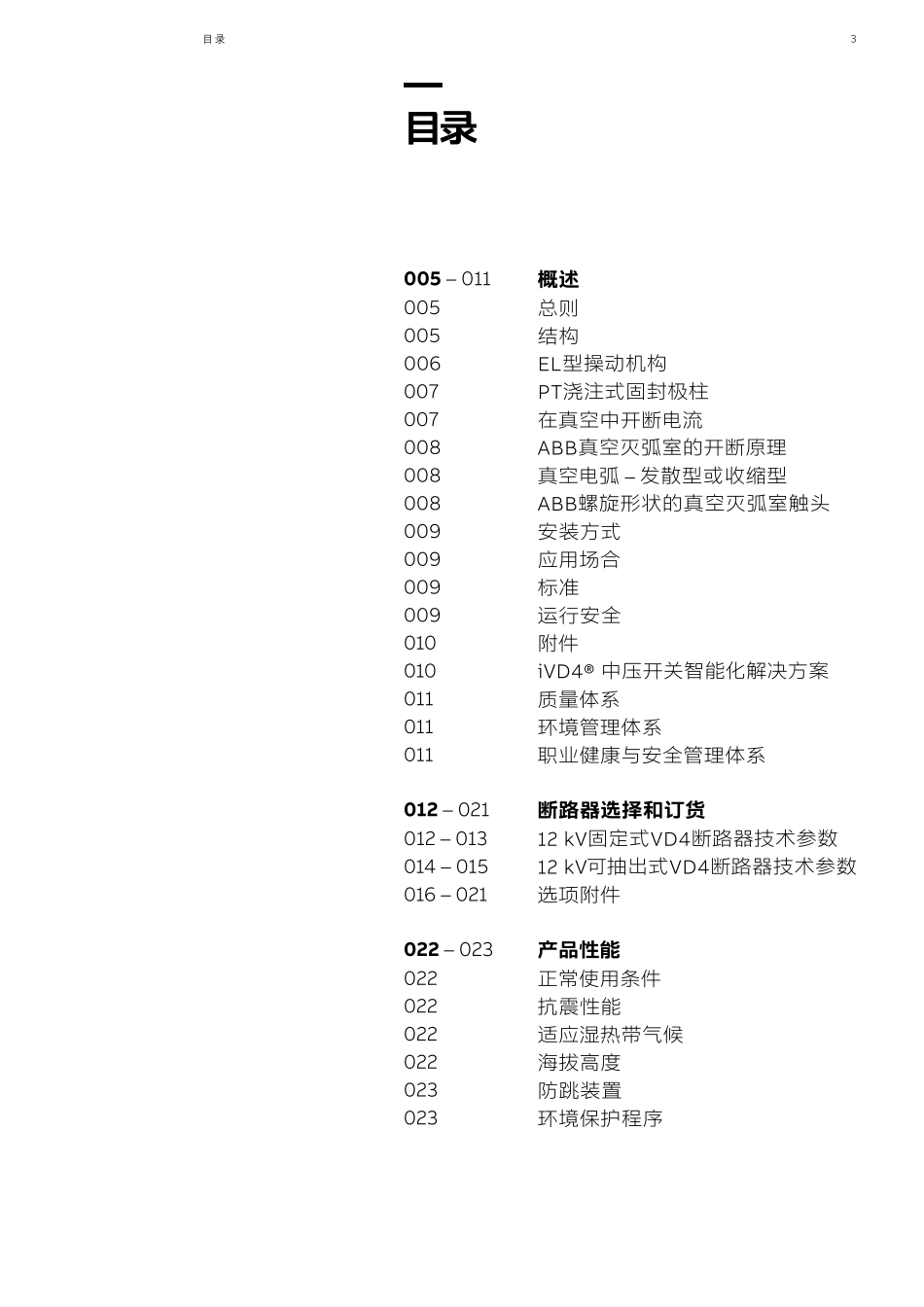

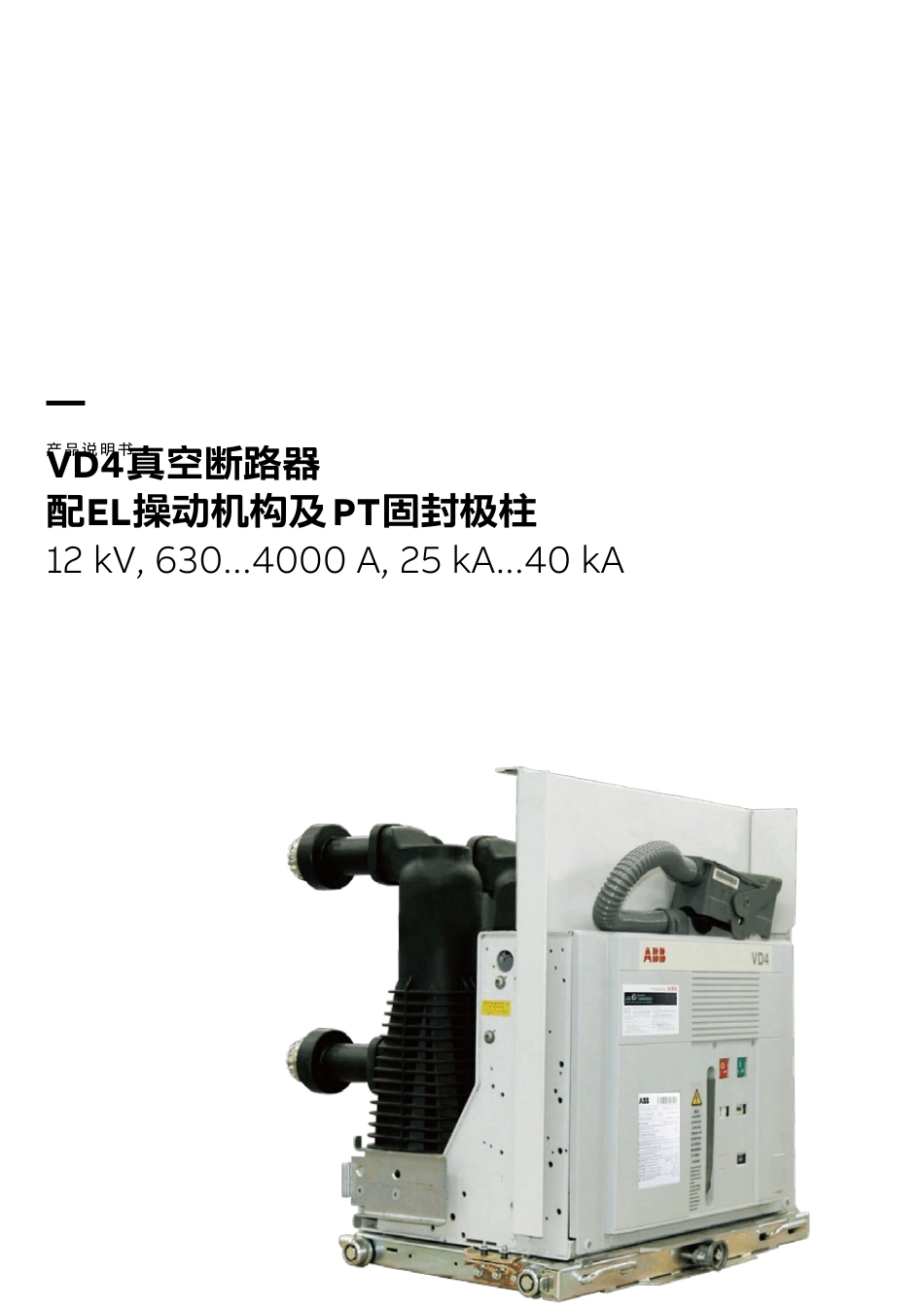

— 产 品 说 明 书VD4真空断路器配EL操动机构及PT固封极柱12 kV, 630...4000 A, 25 kA...40 kA2V D4真空断路器配EL操动机构及PT固封极柱 产品说明书概述总则结构EL型操动机构PT浇注式固封极柱在真空中开断电流ABB真空灭弧室的开断原理真空电弧 – 发散型或收缩型ABB螺旋形状的真空灭弧室触头安装方式应用场合标准运行安全附件iVD4® 中压开关智能化解决方案质量体系环境管理体系职业健康与安全管理体系断路器选择和订货12 kV固定式VD4断路器技术参数12 kV可抽出式VD4断路器技术参数选项附件产品性能正常使用条件抗震性能适应湿热带气候海拔高度防跳装置环境保护程序005 – 011005005006007007008008008009009009009010010011011011012 – 021012 – 013014 – 015016 – 021022 – 023022022022022023023目录— 3目 录4VD4真空断路器配EL操动机构及PT固封极柱 产品说明书目录— 外形尺寸固定式断路器可抽出式断路器手车接地装置电气原理图固定式VD4电气原理图5NO5NC固定式VD4电气原理图7NO7NC原理图描述可抽出式VD4电气原理图5NO5NC可抽出式VD4电气原理图7NO7NC原理图描述电气图形符号022 – 029024 – 025026 – 028029030 – 036030031032033034035036概述—总则VD4真空断路器采用ABB驰名的真空灭弧室和新一代绝缘材料的浇注式固封极柱，以及功能模块化设计的操动机构，是ABB集团全球研发设计和制造生产技术的完美结合，广泛应用于公共设施、工业、交通运输、建筑等配电领域。• 卓越性能的全球通用产品- 执行ABB集团统一产品标准，确保全球产品拥有同样的卓越性能• 丰富的运行经验，满足客户不同需求- 累计超过100万台的安全运行经验- 可满足-25℃低温运行环境- 广泛地应用于多种柜型• 原装德国ABB真空灭弧室及固封极柱，高可靠性- 秉承德国严谨设计及制造技术- 提高产品可靠性，延长产品使用寿命• 创新的功能模块化设计，性能稳定，使用寿命长- 精确的机构动作特性，参数输出稳定- 机械寿命可达40000次• 节能低碳的制造、运行和回收过程，环境友好- 执行集团环保理念，减少对环境的污染- 节能减排，CO2排放减少3000吨/年（以年产十五万支PT浇注式固封极柱计）• 智能化升级简单便捷- 可配电动手车及在线监控等全套智能化解决方案- 满足智能化变电站设计及升级需求• 卓越的运营系统，确保质量稳定，交货便捷- 年产能高达70000台- 高效生产线及订单流程管理系统结构操动机...
