Verilog可综合与不可综合语句汇总VIP免费

Verilog可综合与不可综合语句汇总_第1页
1/12

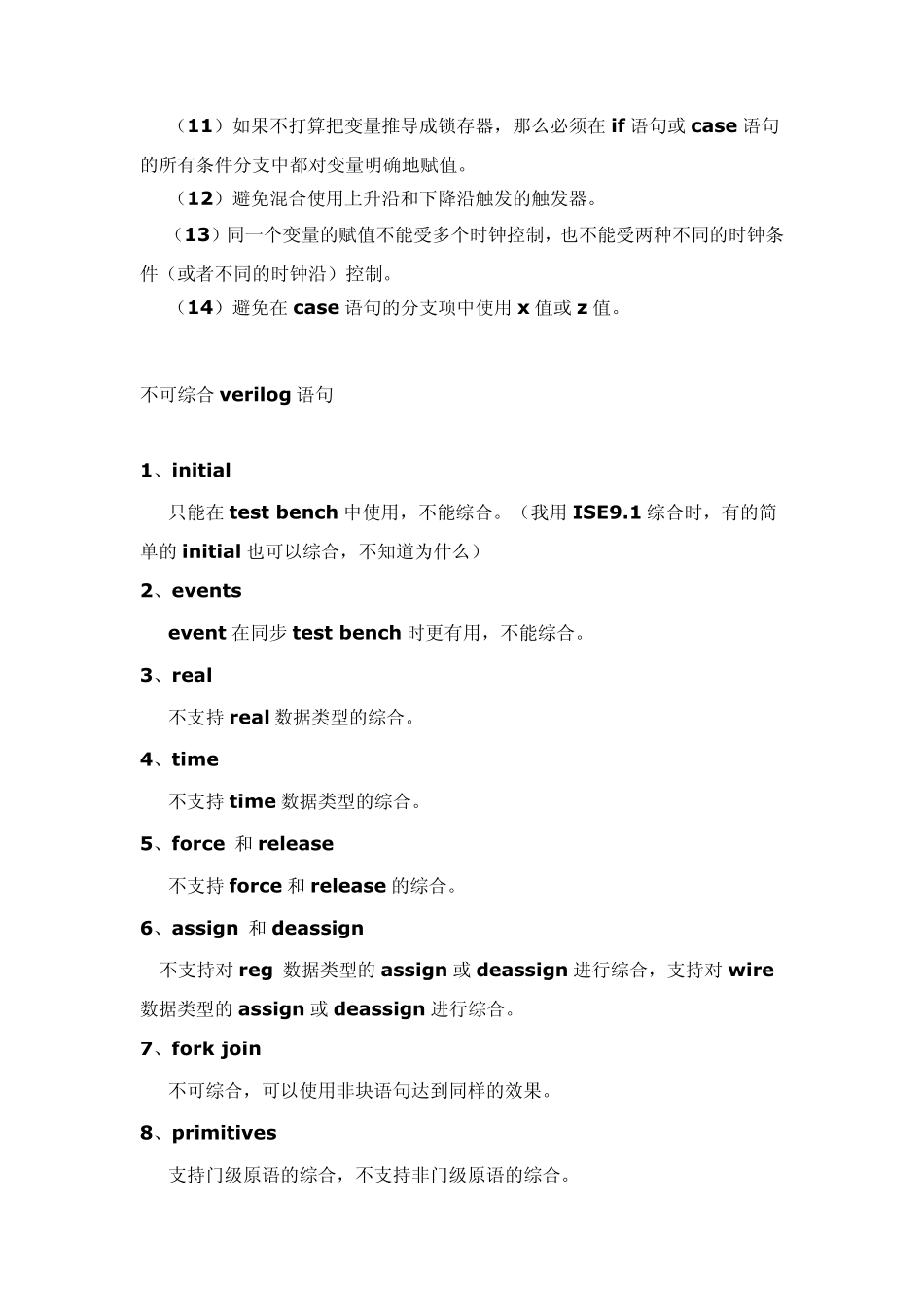

Verilog可综合与不可综合语句汇总_第2页
2/12
Verilog可综合与不可综合语句汇总_第3页
3/12
1)所有综合工具都支持的结构:always,assign,begin,end,case,wire,tri,aupply0,supply1,reg,integer,default,for,function,and,nand,or,nor,xor,xnor,buf,not,bufif0,bufif1,notif0,notif1,if,inout,input,instantitation,module,negedge,posedge,operators,output,parameter。 (2)所有综合工具都不支持的结构:time,defparam,$finish,fork,join,initial,delays,UDP,wait。 (3)有些工具支持有些工具不支持的结构:casex,casez,wand,triand,wor,trior,real,disable,forever,arrays,memories,repeat,task,while。 建立可综合模型的原则 要保证Verilog HDL 赋值语句的可综合性,在建模时应注意以下要点: (1)不使用initial。 (2)不使用#10。 (3)不使用循环次数不确定的循环语句,如forever、while 等。 (4)不使用用户自定义原语(UDP 元件)。 (5)尽量使用同步方式设计电路。 (6)除非是关键路径的设计,一般不采用调用门级元件来描述设计的方法,建议采用行为语句来完成设计。 (7)用always 过程块描述组合逻辑,应在敏感信号列表中列出所有的输入信号。 (8)所有的内部寄存器都应该能够被复位,在使用FPGA 实现设计时,应尽量使用器件的全局复位端作为系统总的复位。 (9)对时序逻辑描述和建模,应尽量使用非阻塞赋值方式。对组合逻辑描述和建模,既可以用阻塞赋值,也可以用非阻塞赋值。但在同一个过程块中,最好不要同时用阻塞赋值和非阻塞赋值。 (10)不能在一个以上的always 过程块中对同一个变量赋值。而对同一个赋值对象不能既使用阻塞式赋值,又使用非阻塞式赋值。 (11)如果不打算把变量推导成锁存器,那么必须在if 语句或case 语句的所有条件分支中都对变量明确地赋值。 (12)避免混合使用上升沿和下降沿触发的触发器。 (13)同一个变量的赋值不能受多个时钟控制,也不能受两种不同的时钟条件(或者不同的时钟沿)控制。 (14)避免在case 语句的分支项中使用x 值或z 值。 不可综合verilog 语句 1、initial 只能在test bench 中使用,不能综合。(我用ISE9.1 综合时,有的简单的initial 也可以综合,不知道为什么) 2、events event 在同步 test bench 时更有用,不能综合。 3、real 不支持 real 数据类型的综合。 4、time 不支持 time 数据类型的综合。 5、force 和release 不支持 force 和re...
