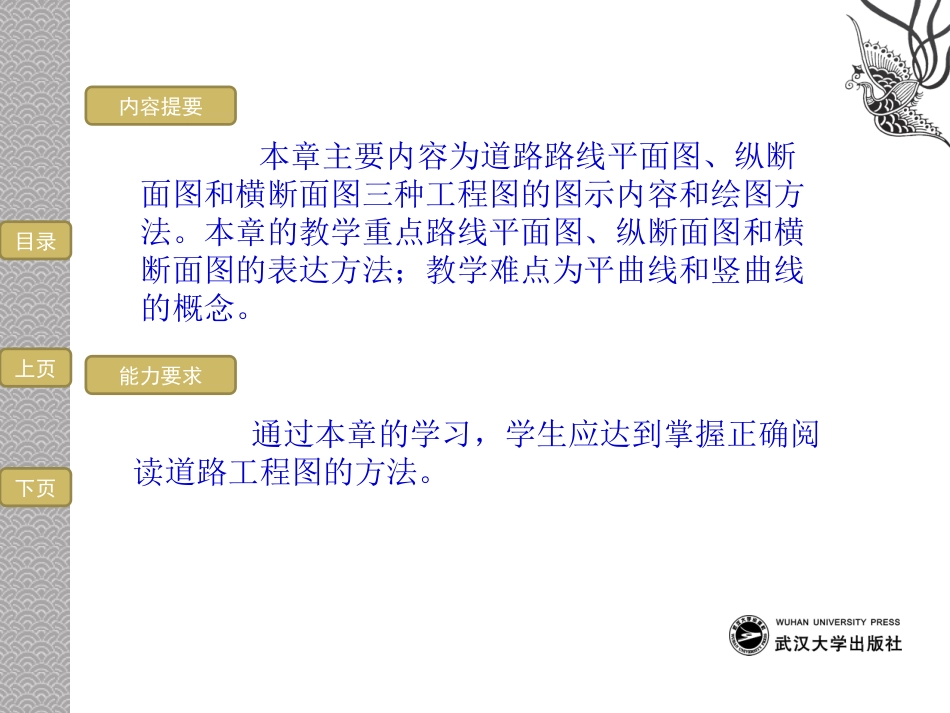

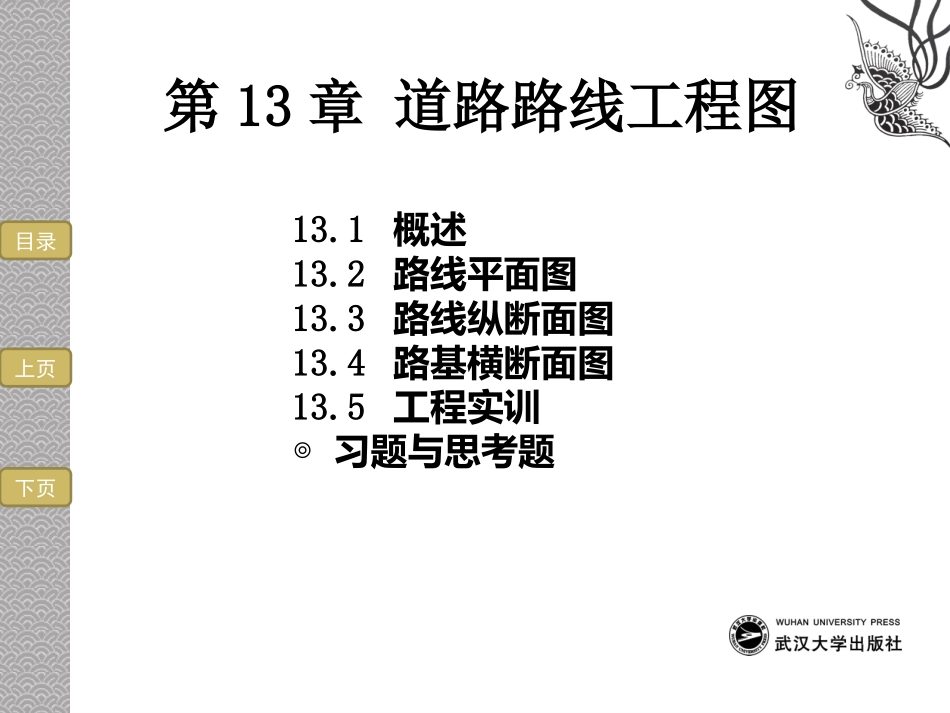

普通高等学校土木工程专业精编系列规划教材第13章道路路线工程图主编蒲小琼第13章道路路线工程图13.1概述13.2路线平面图13.3路线纵断面图13.4路基横断面图13.5工程实训◎习题与思考题目录下页上页目录下页上页内容提要能力要求本章主要内容为道路路线平面图、纵断面图和横断面图三种工程图的图示内容和绘图方法。本章的教学重点路线平面图、纵断面图和横断面图的表达方法；教学难点为平曲线和竖曲线的概念。通过本章的学习，学生应达到掌握正确阅读道路工程图的方法。24/10/2024/10/2024/10/2024/10/2024/10/2024/10/20劝君还是买张往返机票吧24/10/20这条之字形路海拔1.7千米，发卡险弯共计48个24/10/20穿越智利与阿根廷之间安德里亚山的公路24/10/20法国南部20公里的蒙特卡洛拉力赛赛段，其中生死发卡弯34个，也有最高时速可以开到100迈的大直道24/10/2024/10/2024/10/2013.1概述道路：是一种供车辆行驶及行人步行的带状结构物。根据不同的组成和功能特点，道路划分为：公路：位于城市郊区和城市以外的道路；城市道路：位于城市范围以内的道路。道路路线工程图以平面图（地形图）、横断面图（侧面图）、和纵断面图（立面图）这三种工程图来表达道路的空间位置、线型和尺寸。第13章道路路线工程图目录下页上页24/10/20目录下页上页24/10/20公路主要承受汽车荷载反复作用的带状工程结构物。包括：路基、路面、桥梁、涵洞、隧道、防护工程以及排水设备等构造物。公路工程图包括：公路路线工程图＋构造物工程图（1）表达线路整体状况的路线工程图（2）表达各工程实体构造的桥梁、隧道、涵洞等工程路线工程图包括：路线平面图＋路线纵断面图＋路线横断面图路线平面图＋路线纵断面图＋路线横断面图路线工程图目录下页上页24/10/20路线平面图是将道路的路线画在用等高线表示的地形图上。作用：表达路线的方向、平面线型（直线和左右弯道）、以及沿线两侧一定范围内的地形、地物情况。平面图包括主要内容：1、地形、地物2、路线部分13.2、路线平面图目录下页上页24/10/20等高线地物路线曲线表24/10/20读图主要侧重两方面：地形部分和路线部分1.地形部分：主要了解（1）比例-地形复杂处用大比例如山区1：5000。平原、丘陵处用小比例1：2000（2）坐标位置－用坐标网或指北针表达。X=3000Y=2000距坐标原点北3000米，东2000米（3）根据等高线了解地形－平原、洼地、丘陵。24/10/20名称符号名称符号名称符号房屋涵洞水稻田大车路桥梁草地小路菜地梨堤坝旱田高压线底压线河流沙滩人工开挖平面图图例（4）了解平面图图例目录下页上页24/10/20平面图例图两座山峰一条小溪平原两条路与之相交24/10/202.路线部分路线平面图所用比例较小（例图1：5000），公路路线只是沿路的中心线画出一条粗实线来表示。主要了解：（1）公路的里程及公里桩表示百米标表示公里桩从左至右，数字写在短线的端部，字头朝上。624/10/20（2）曲线段的参数公路曲线段（转弯处）在平面图中用交角点编号来表示，如JD1表示第一号交角点。α—偏角，αZ左偏角，αy右偏角R—弯曲半径T—切线长L—曲线长E—外失距l—缓和曲线长ZY—曲线起点(直圆）YZ—曲线终点（圆直）QZ—曲线中点TTERαZHHYQZYHHZ24/10/20（3）控制标高水准点BM253.712第2号水准点标高53。712（4）用三角网测量的三角点24/10/20等高线地物路线曲线表（1）用粗实线沿公路的中心线表示；（2）路线长度用里程表示，分段画出。按规定由左至右递增。沿路线前进方向，于左侧设表示里程数，于右侧设百米桩1至9；（3）曲线型公路路线转弯处，用交角点编号及曲线要素表来表示；（4）水准点：控制标高的水准点。下标有标高值。24/10/20返回返回24/10/2013.3路线纵断面图路线纵断面图是用假想的铅垂面通过路中心线进行剖切展开后得到的断面图。路线纵断面图主要表达路线中心纵向线型以及地面的起伏、地质和沿线设置构造物的概况。线路纵断面图主要有两部分组成：图样部分和资料表部分。目录下页上页24/10/2024/10/201)由于路线纵断面图是用展开剖切方法获得的断面图，因此它的长度就表示了路线的长度。水平方向表示长度，垂直方向表示高程；2)由于路线和地面的高差比路线...
