vissim交通仿真新手教程VIP免费

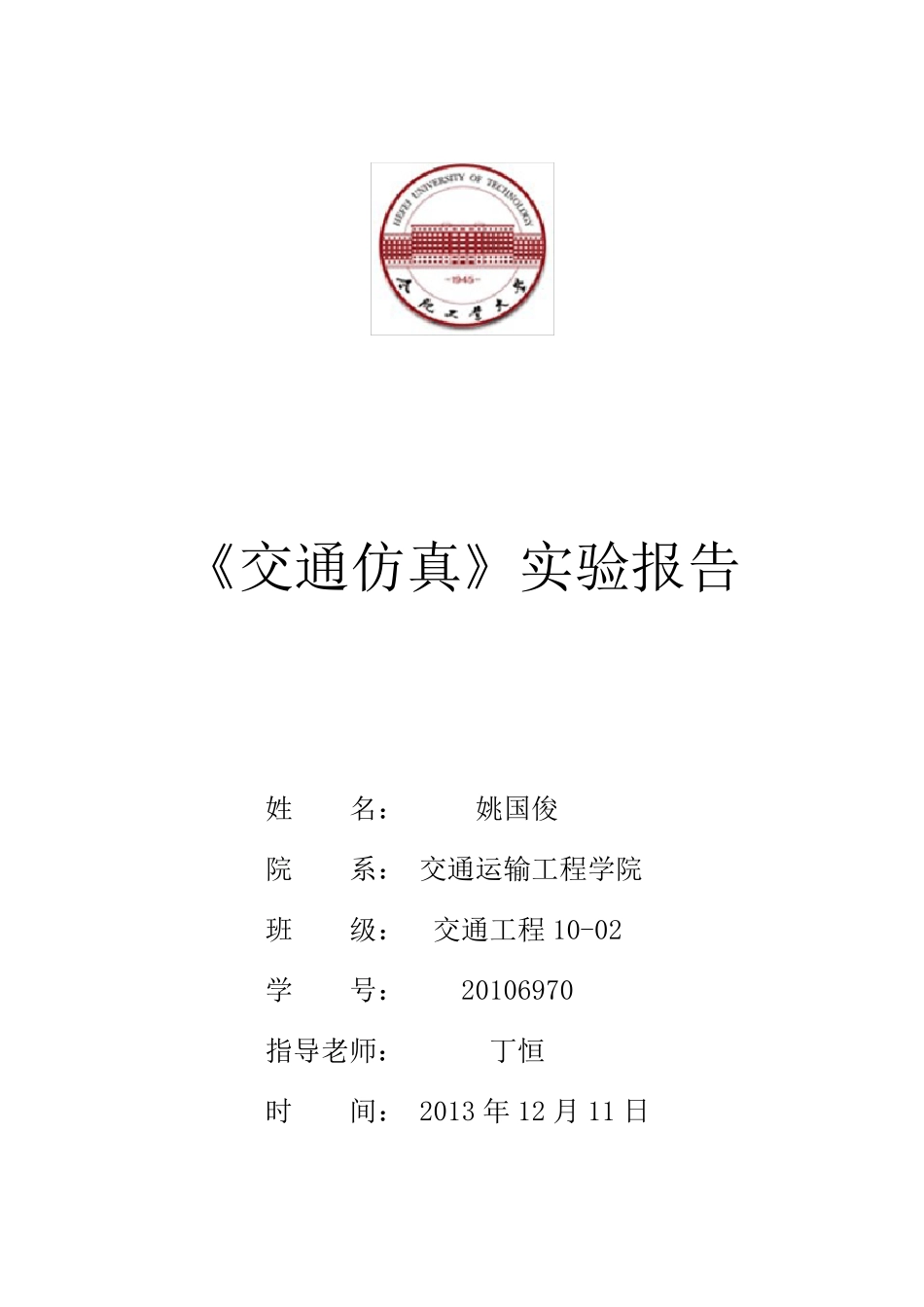

vissim交通仿真新手教程_第1页
1/24

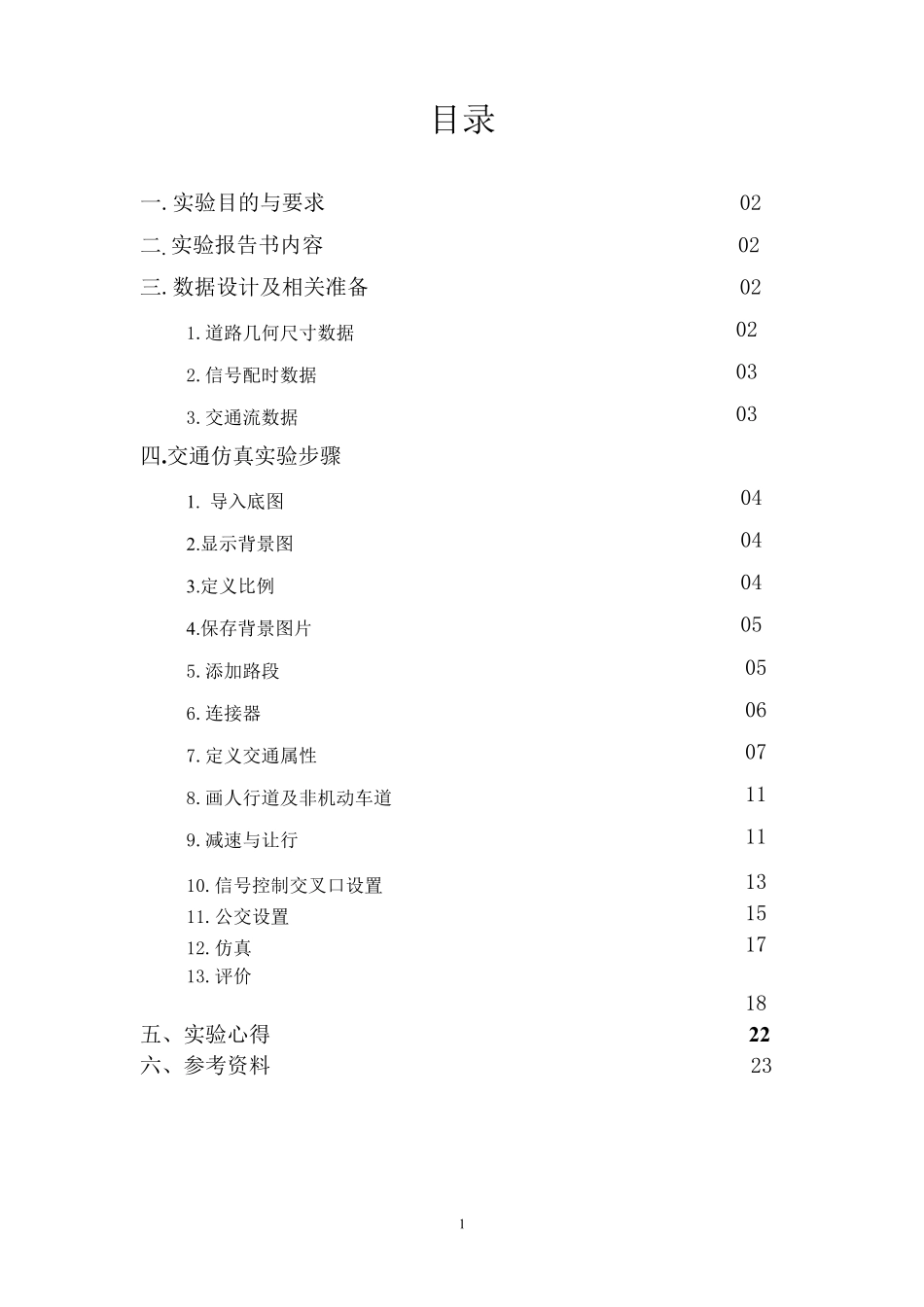

vissim交通仿真新手教程_第2页
2/24

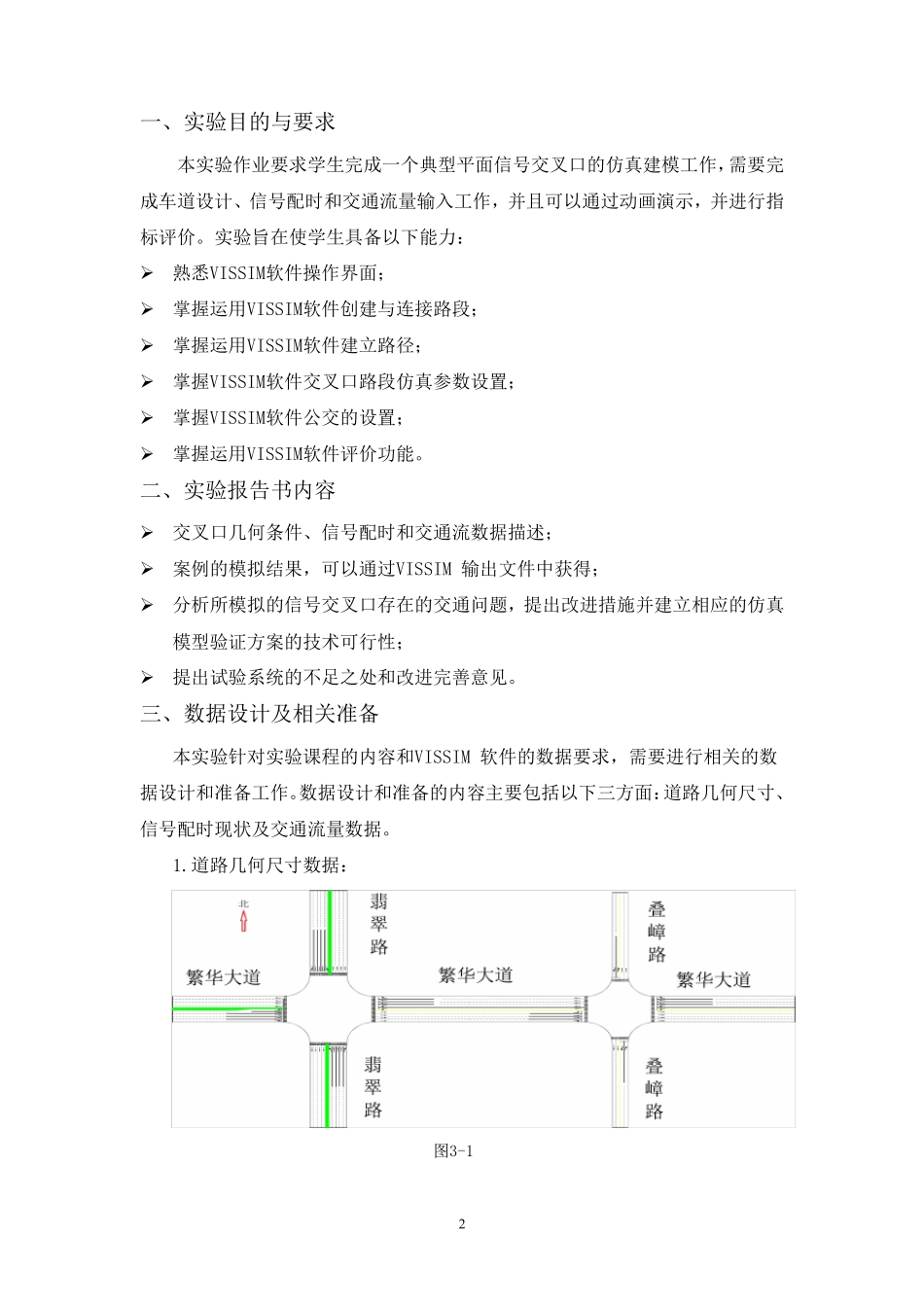

vissim交通仿真新手教程_第3页
3/24
《交通仿真》实验报告姓名:姚国俊院系: 交通运输工程学院班级:交通工程 10-02学号:20106970指导老师:丁恒时间: 2013 年 12 月 11 日1目录一.实验目的与要求02二.实验报告书内容02三.数据设计及相关准备021.道路几何尺寸数据022.信号配时数据033.交通流数据03四.交通仿真实验步骤1. 导入底图042.显示背景图043.定义比例044.保存背景图片055.添加路段056.连接器067.定义交通属性078.画人行道及非机动车道119.减速与让行1110.信号控制交叉口设置1311.公交设置1512.仿真1713.评价18五、实验心得2 2六、参考资料232一、实验目的与要求本实验作业要求学生完成一个典型平面信号交叉口的仿真建模工作,需要完成车道设计、信号配时和交通流量输入工作,并且可以通过动画演示,并进行指标评价。实验旨在使学生具备以下能力:熟悉VISSIM软件操作界面;掌握运用VISSIM软件创建与连接路段;掌握运用VISSIM软件建立路径;掌握VISSIM软件交叉口路段仿真参数设置;掌握VISSIM软件公交的设置;掌握运用VISSIM软件评价功能。二、实验报告书内容交叉口几何条件、信号配时和交通流数据描述;案例的模拟结果,可以通过VISSIM 输出文件中获得;分析所模拟的信号交叉口存在的交通问题,提出改进措施并建立相应的仿真模型验证方案的技术可行性;提出试验系统的不足之处和改进完善意见。三、数据设计及相关准备本实验针对实验课程的内容和VISSIM 软件的数据要求,需要进行相关的数据设计和准备工作。数据设计和准备的内容主要包括以下三方面:道路几何尺寸、信号配时现状及交通流量数据。1.道路几何尺寸数据:图3-13本组调查的交叉口形状为标准十字型,车道宽度均取3.5m,行人过街横道宽度为4m,车道数目、车道流向、分隔设施、渠化状况、停车带等见图3-1。2.信号配时数据:相位时间(s)第一相位(繁华大道东西直行)第二相位(繁华大道左转)第三相位(翡翠路南北直行)第四相位(翡翠路左转)绿灯时间35黄灯时间3红灯时间110绿灯时间31黄灯时间3红灯时间114绿灯时间40黄灯时间3红灯时间105绿灯时间26黄灯时间3红灯时间119图3-2繁华大道与翡翠路交叉口(以下简称繁翡路口)采用固定周期信号,信号周期为148s,各方向绿灯时间、红灯时间、绿灯间隔时间见图3-2。3.交通流数据:交通组成:机动车:小汽车、公交车、重型车辆;非机动车:自行车、人力三轮车、电动三轮车;行人。西进口南进口北进口直左右直左右直左右交通量(辆/小时)8...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

vissim交通仿真新手教程
