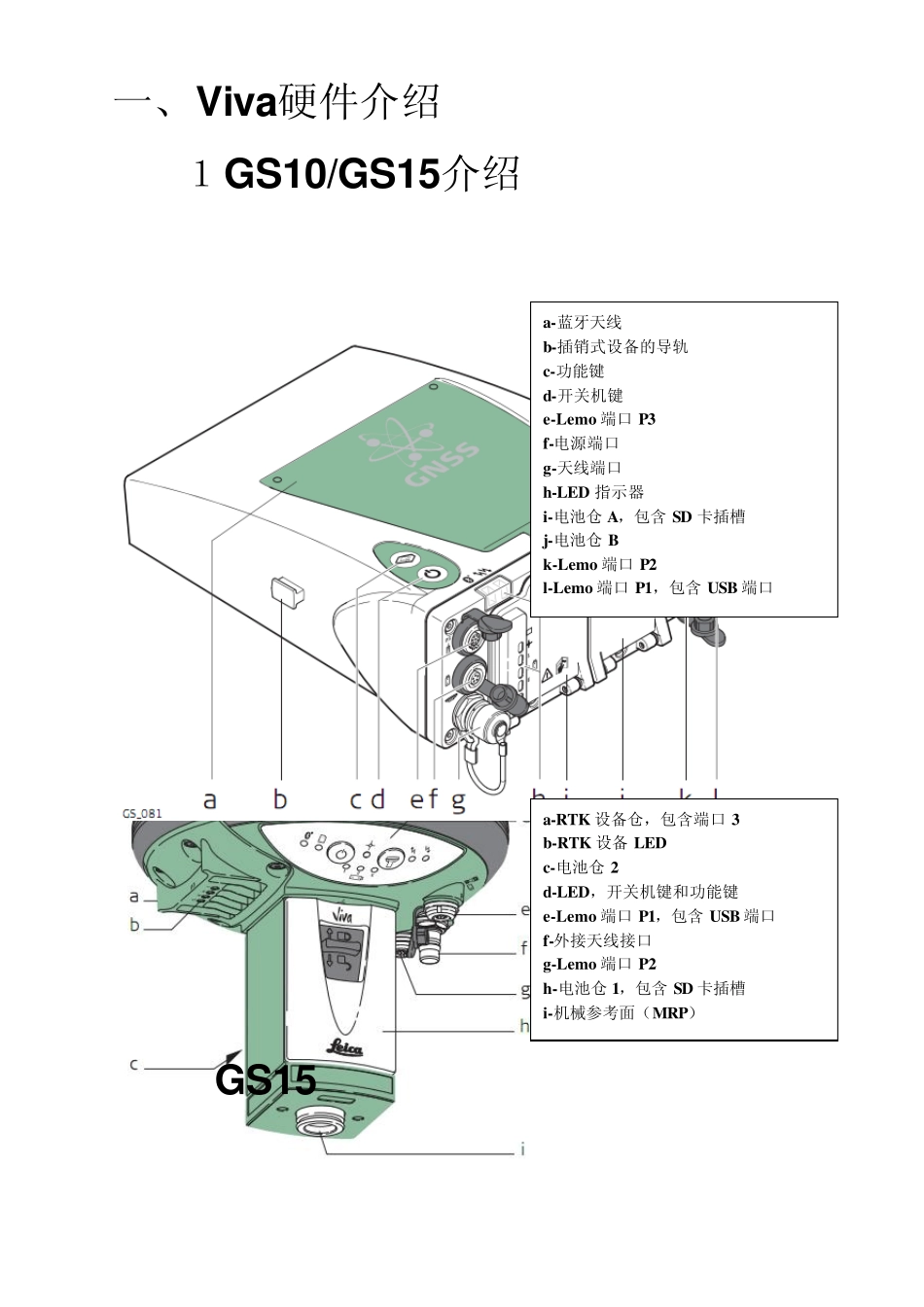

全球首款第三代 GNSS 接收机 — Leica Viv a GNSS 用户简易操作手册 目 录 一、 CS10/15 硬件简介 1， GS10/GS15介绍 2， CS10/CS15介绍 二、 静态仪器操作（仪器操作----静态） 1， 有手簿静态的仪器操作 2， 无手簿静态的仪器操作 三、 参考站仪器操作（RTK 参考站） 四、 流动站仪器操作（RTK 流动站） 五、 建立坐标系统 1， 一步法 2， 经典三维法 一、 Viv a硬件介绍 １GS10/GS15介绍 GS10 GS15 a-蓝牙天线 b-插销式设备的导轨 c-功能键 d-开关机键 e-Lemo端口 P3 f-电源端口 g-天线端口 h-LED 指示器 i-电池仓 A，包含 SD 卡插槽 j-电池仓 B k-Lemo端口 P2 l-Lemo端口 P1，包含 USB 端口 a-RTK 设备仓，包含端口 3 b-RTK 设备 LED c-电池仓 2 d-LED，开关机键和功能键 e-Lemo端口 P1，包含 USB 端口 f-外接天线接口 g-Lemo端口 P2 h-电池仓 1，包含 SD 卡插槽 i-机械参考面（MRP） 如果 是 那么 蓝牙LED 绿色 蓝牙处于数据模式且已准备好连接 紫色 蓝牙正在连接 蓝色 蓝牙已连接 存储LED 关闭 未插入SD卡或未开机 绿色 SD卡已插入，但未开始记录原始数据 闪烁绿色 正在记录原始数据 闪烁黄色 正在记录原始数据，但内存只剩10%。 闪烁红色 正在记录原始数据，但内存只剩5%。 红色 SD卡已满，没有原始数据记录。 快速闪烁红色 未插入SD卡，但已设置记录原始数据 定位LED 关闭 未跟踪到卫星或未开机。 闪烁黄色 跟踪的卫星少于4颗，无可用定位信息。 黄色 导航定位解可用。 闪烁绿色 仅测距码定位解可用。 绿色 RTK固定解可用。 电源LED 关闭 电池未连接、没有电量或未开机 绿色 电量在40%-100% 黄色 电量在20%-40% 红色 电量在5%-20% 快速闪烁红色 电量<5% a-蓝牙LED b-存储LED c-定位LED d-电源LED e-RTK流动站LED f-RTK基站LED 按键 功能 功能键 <1秒。基准站和流动站之间切换。 3秒。基站模式下，使用下一个可用位置解，更新当前存储的RTK基站位置坐标。流动站模式无反应。 5秒。流动站模式下，将会连接已配置好的RTK基站（GSM拨号）或Ntrip服务器。基站模式无反应。 流动站模式，且未进行拨号或Ntrip设置，则无反应。 功能键 开关机键 1秒。格式化星历。 5秒。格式化SD卡。 10秒。格式化内存。 15秒。格式化系统。 2 GS10/GS15介绍 CS15 a-主菜单 b-导航键，ok c-开关机...
