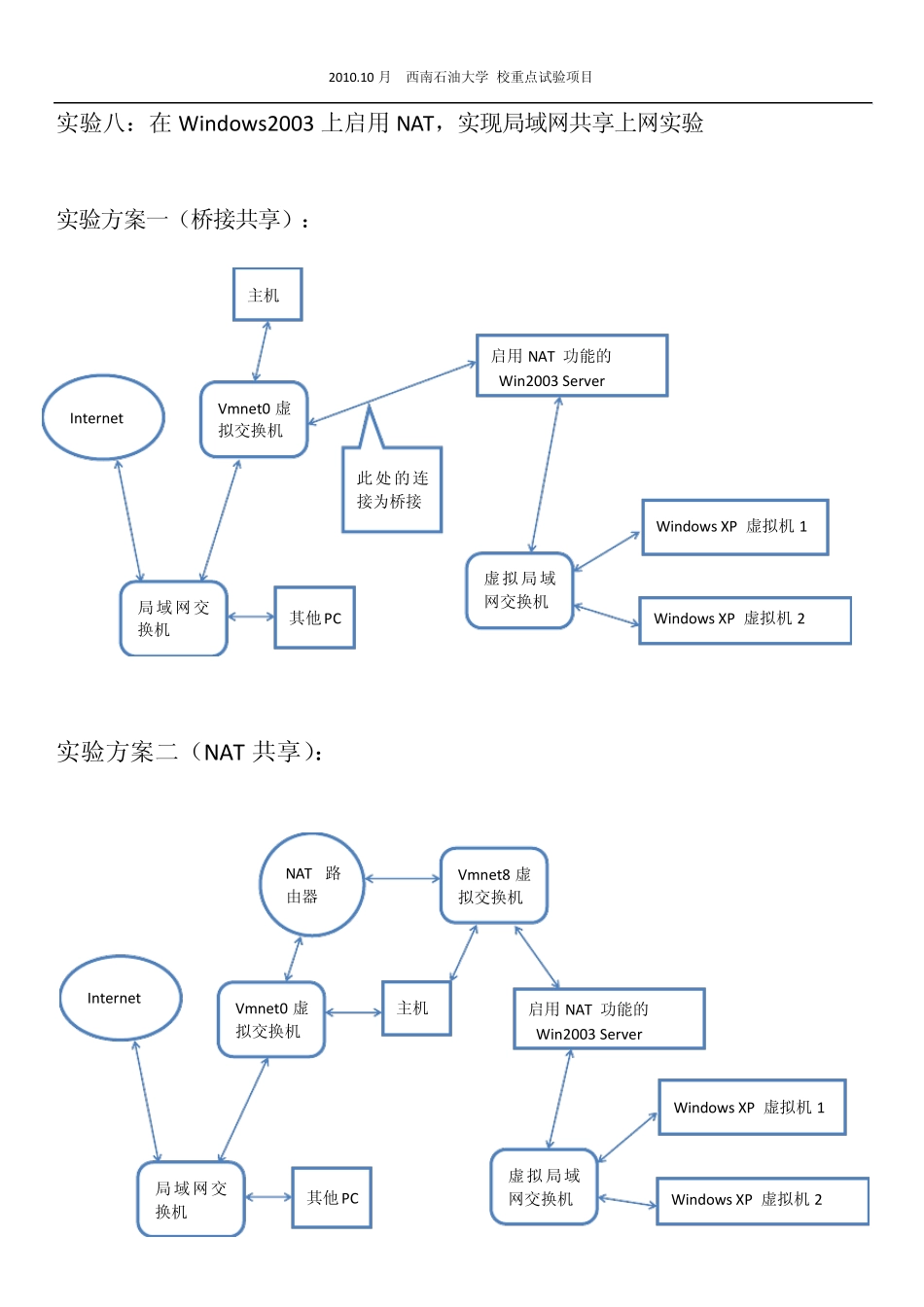

2010.10 月 西南石油大学 校重点试验项目 实验八：在Window s2003 上启用NAT，实现局域网共享上网实验 实验方案一（桥接共享）： 实验方案二（NAT 共享）： Internet 局域网交换机 其他PC 主机 启用NAT 功能的Win2003 Server 虚拟局域网交换机 Window s XP 虚拟机 1 Window s XP 虚拟机 2 此处的连接为桥接 Vmnet0 虚拟交换机 Internet 局域网交换机 其他PC 主机 启用NAT 功能的Win2003 Server 虚拟局域网交换机 Window s XP 虚拟机 1 Window s XP 虚拟机 2 Vmnet0 虚拟交换机 Vmnet8 虚拟交换机 NAT路由器 2010.10 月 西南石油大学 校重点试验项目 目前小型局域网共享上网大多是使用多端口的路由器实现，那么如果只有交换机能够共享上网么，答案是肯定的。这次实验具体讲解，在装有Window s 2003 Server 的虚拟机上使用NAT 功能实现虚拟网络中的其他计算机共享上网的实验。 NAT 英文全称是“Netw ork Address Translation”，中文意思是“网络地址转换”，它是一个 IETF(Internet Engineering Task Force, Internet 工程任务组)标准，允许一个整体机构以一个公用IP（Internet Protocol）地址出现在Internet 上。顾名思义，它是一种把内部私有网络地址（IP 地址）翻译成合法网络IP 地址的技术。 本次试验继续采用本章开头创建的那个 Team。其中有两台 Window s XP 和一台装有两块网卡的Window s 2003 Server 的虚拟机,一块网卡连接至虚拟局域网，另一张网卡连接到互联网，具体配置要根据主机网络环境的具体情况而定。如果主机可以直接上网，如有固定的IP 地址，并且还有可用的IP 地址可用（比如主机连接至路由器），另一种情况是用户希望在虚拟机上用ADSL 拨号上网，以上两种情况下，网卡 2 可采用桥接的模式；如果没有可用的IP，用户希望共享主机的网络进行上网，则需更改网卡属性为 NAT 模式。 编者在本次试验中使用第一种方案，桥接的模式共享上网。读者可以根据具体的网络环境安排实验方案。为了方便实验可以对链接进行命名，如下图。 确保在装有Window s 2003 Server 的虚拟机能够正常上网之后，就可以开始配置共享设置了。 首先打开 Window s 2003 虚拟机，完成 DHCP 服务器的创建（读者可在完成之前介绍的网络实验的基础上进行本实验），便于分配 IP 地址和 DNS 服务器地址。确保服务器与客户机连通后，在管理工具中启动...
