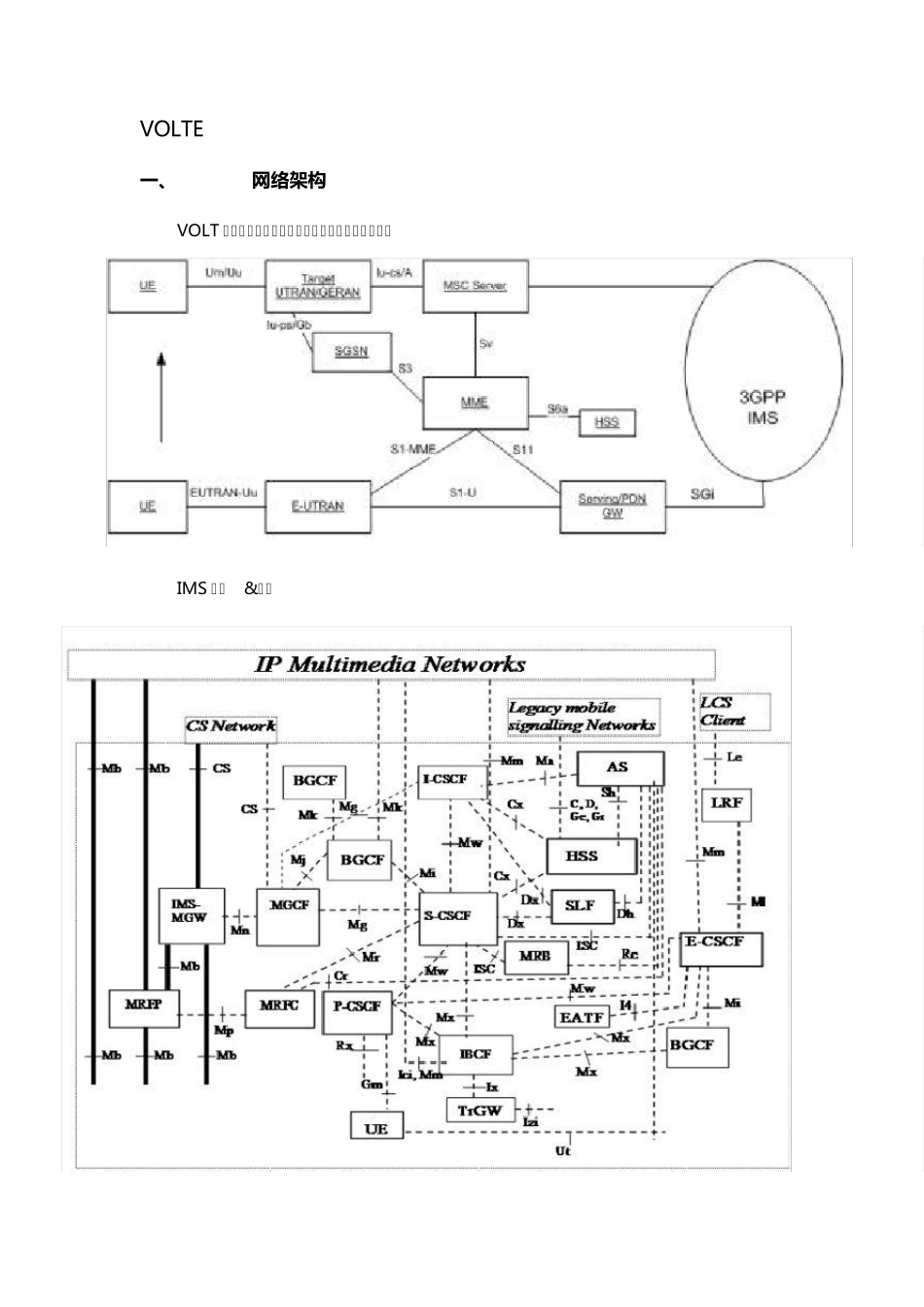

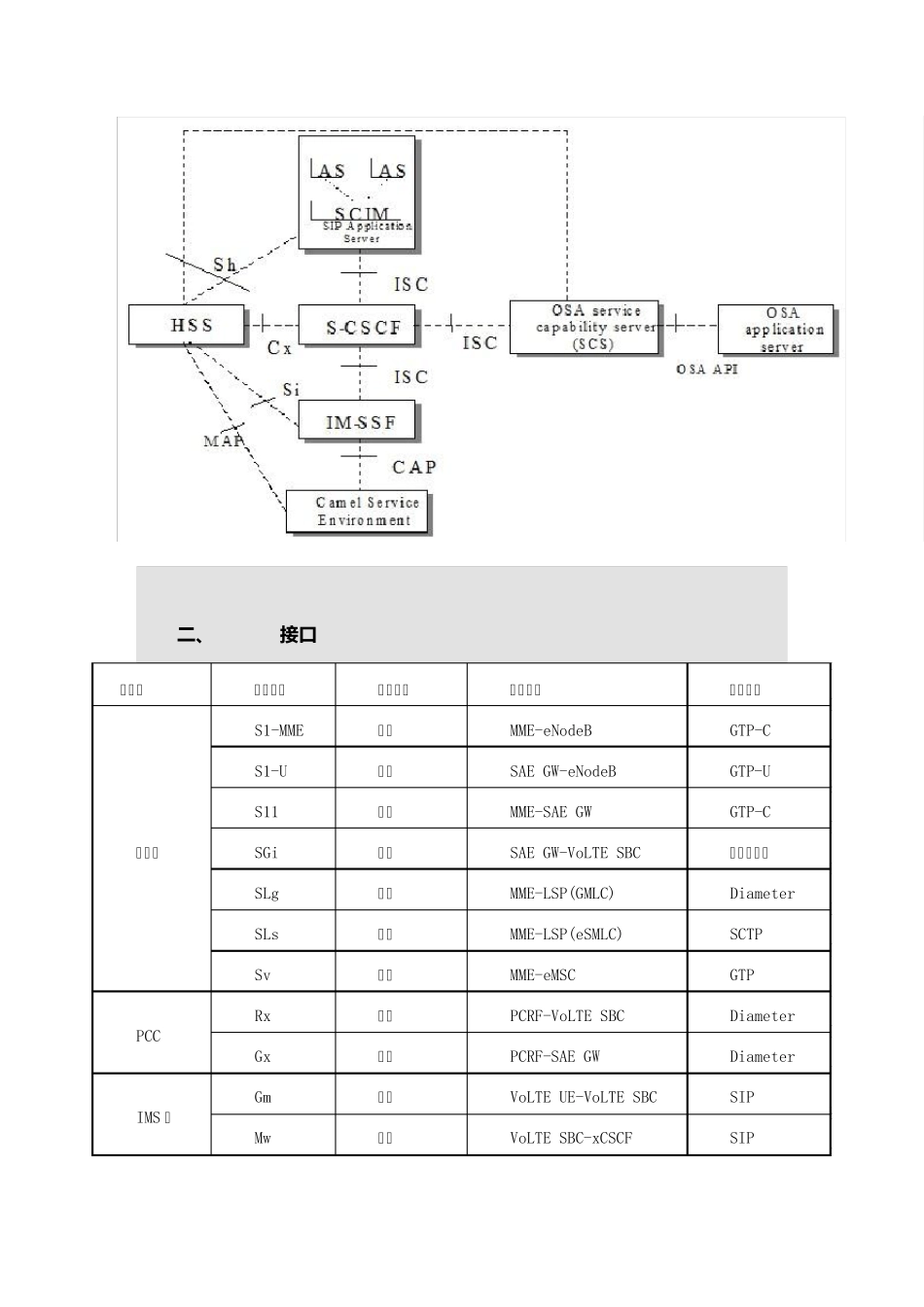

VOLTE 网络架构、接口与功能实体 一 、 VOLTE网络架构 VOLT 网络架构有很多种，协议中介绍较为典型的如下 IMS 架构&接口 二 、VOLTE接口 功能域 接口名称 接口类型 连接网元 承载协议 分组域 S1-MME 信令 MME-eNodeB GTP-C S1-U 数据 SAE GW-eNodeB GTP-U S11 信令 MME-SAE GW GTP-C SGi 数据 SAE GW-VoLTE SBC 应用层协议 SLg 信令 MME-LSP(GMLC) Diameter SLs 信令 MME-LSP(eSMLC) SCTP Sv 信令 MME-eMSC GTP PCC Rx 信令 PCRF-VoLTE SBC Diameter Gx 信令 PCRF-SAE GW Diameter IMS 域 Gm 信令 VoLTE UE-VoLTE SBC SIP Mw 信令 VoLTE SBC-xCSCF SIP Mx 信令 xCSCF-IBCF SIP Mg 信令 I-CSCF/S-CSCF-MGCF SIP Mj 信令 BGCF-MGCF SIP Mw/I2 信令 xCSCF-eMSC SIP ISC 信令 xCSCF-IMS AS SIP Ut 信令 VoLTE UE/VoLTE AS-业务配置代理网关 XCAP 用户数据 Cx 信令 三合一HSS-xCSCF Diameter Sh 信令 三合一HSS-IMS AS Diameter Zh 信令 三合一HSS-业务配置代理网关 Diameter SLh 信令 三合一HSS-LSP Diameter S6a 信令 三合一HSS-MME Diameter C/D 信令 三合一HSS-eMSC/GMSC MAP J 信令 三合一HSS——IP-SM-GW MAP 2G/3G 电路域 Nc 信令 MSC-MSC BICC CAP 信令 IMS SSF/MSC-智能网SCP Camel Gr 信令 SGSN-三合一HSS MAP 三 、VOLTE 功能实体 功能实体 全写 中文 功能 PCC Policy and Charging Control 策略与计费控制 提供策略控制、计费控制功能、业务数据流的事件报告等功能。 PCEF Policy and Charging Enforcement Function 策略和计费执行功能 主要包含业务数据流的检测、策略执行和基于流的计费功能 PCRF Policy and Charging Rule Function 策略和计费规则功能 包含策略控制决策和基于流计费控制的功能，PCRF 接受来自PCEF、 SPR 和 AF 的输入，向PCEF 提供关于业务数据流检测、门控、基于QoS 和基于流计费的网络控制功能。并结结合PCRF 的自定义信息做出PCC 决策。 DRA Diameter Routing Agent 路由代理 下一代信令网，可以真正实现未来核心网逐步的扩展，简化网络，实现快速部署、高效维护及增强网络安全。 部署DRA 的好处: 解决移动用户漫游到其他网络时，用户的鉴权、认证、位置登记、计费策略等信息在漫游网络与归属网络之间的传递。...
