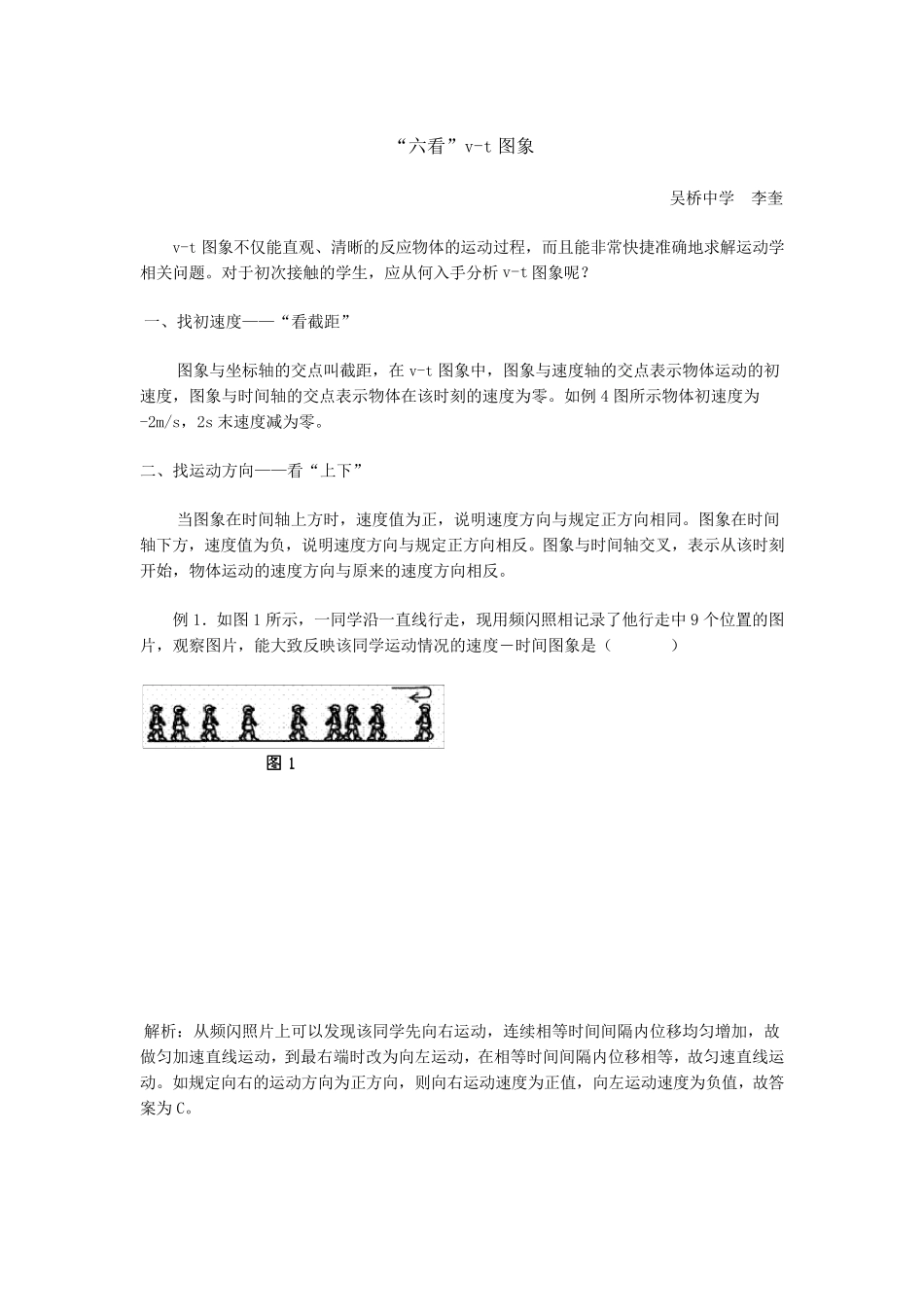

“六看”v-t 图象 吴桥中学 李奎 v-t 图象不仅能直观、清晰的反应物体的运动过程,而且能非常快捷准确地求解运动学相关问题。对于初次接触的学生,应从何入手分析v-t 图象呢? 一、找初速度——“看截距” 图象与坐标轴的交点叫截距,在 v-t 图象中,图象与速度轴的交点表示物体运动的初速度,图象与时间轴的交点表示物体在该时刻的速度为零。如例 4 图所示物体初速度为-2m/s,2s 末速度减为零。 二、找运动方向——看“上下” 当图象在时间轴上方时,速度值为正,说明速度方向与规定正方向相同。图象在时间轴下方,速度值为负,说明速度方向与规定正方向相反。图象与时间轴交叉,表示从该时刻开始,物体运动的速度方向与原来的速度方向相反。 例 1.如图1 所示,一同学沿一直线行走,现用频闪照相记录了他行走中9 个位置的图片,观察图片,能大致反映该同学运动情况的速度―时间图象是( ) 解析:从频闪照片上可以发现该同学先向右运动,连续相等时间间隔内位移均匀增加,故做匀加速直线运动,到最右端时改为向左运动,在相等时间间隔内位移相等,故匀速直线运动。如规定向右的运动方向为正方向,则向右运动速度为正值,向左运动速度为负值,故答案 为 C。 三、找运动性质——看“形状” 匀速直线运动的速度 v 是定值,随时间不变,故图象是平行于时间轴的直线,匀变速直线运动的速度,随时间均匀变化,故图象是倾斜的直线。非匀变速直线运动的速度随时间变化具有不确定性,故图象是曲线。 例 2.下列所示的 v-t 图象中,表示物体做匀加速直线运动的是( ) 解析:从以上四个图象的形状可知,A 图所示物体的速度不变做匀速直线运动,B 图所示物体的速度均匀减小做匀减速直线运动,C 图所示物体的速度均匀增加做匀加速直线运动,D 图所示物体速度增加的越来越快,说明加速度在变大,做初速度为零的加速度增大的加速直线运动,故答案为 C。 四、找加速度——“看斜率” 图象的倾斜程度在数学中用斜率表示,而加速度,故在 v-t 图象中斜率表示加速度。由图象倾斜程度可直观确定加速度的大小,倾斜程度大加速度大。对图象直接利用即可进行定量计算加速度。 例 3.如图 2,是一质点的 v -t 图象,下列说法正确的是 A.前 2s 物体做匀加速运动,后 3s 物体做匀减速运动 B.2~5s 内物体静止 C.前 2s 内和后 3s 内速度的变化量均为 6m/s D.前 2s 内的加速度是 3m/s2,后 3s 加速...
