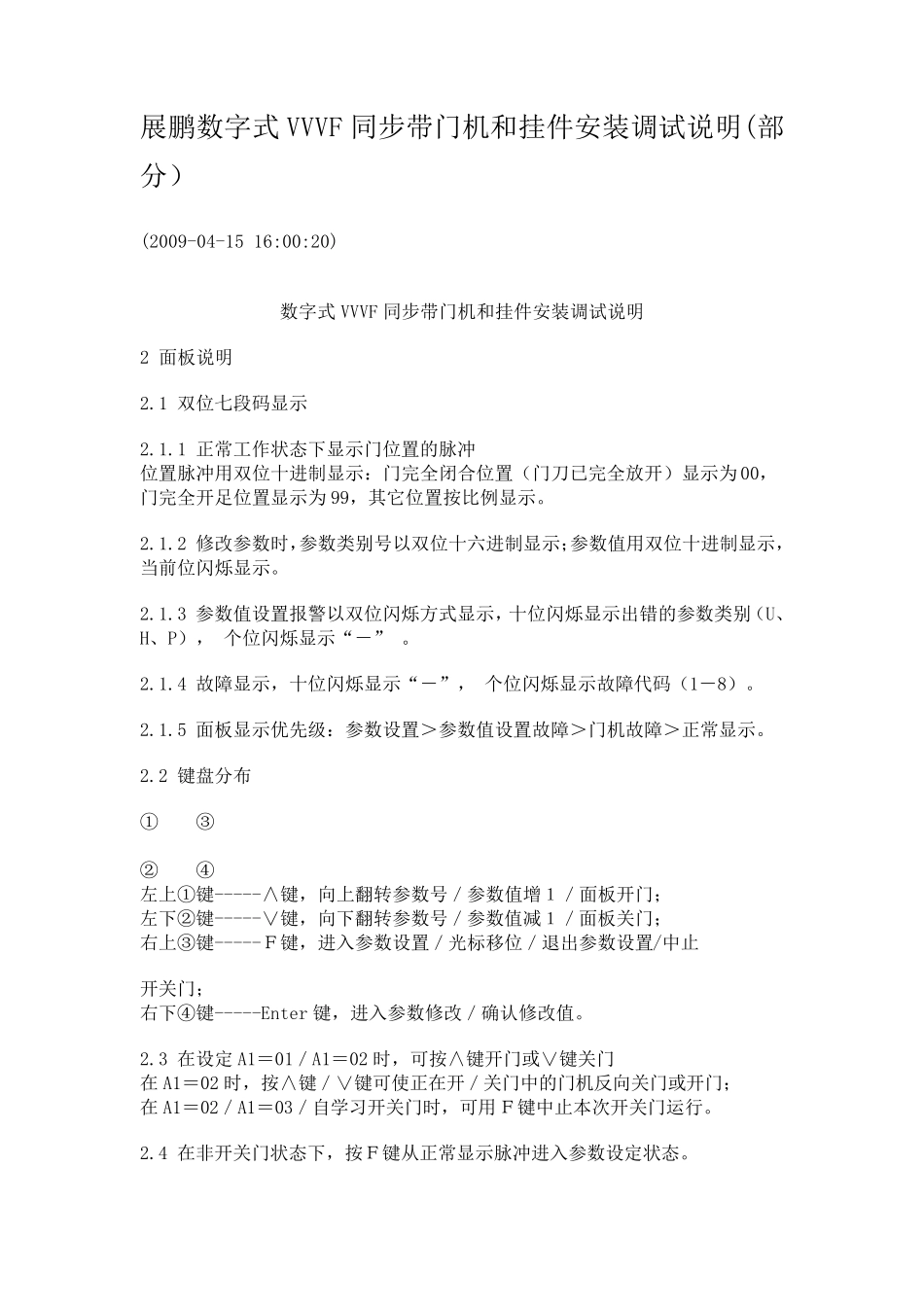

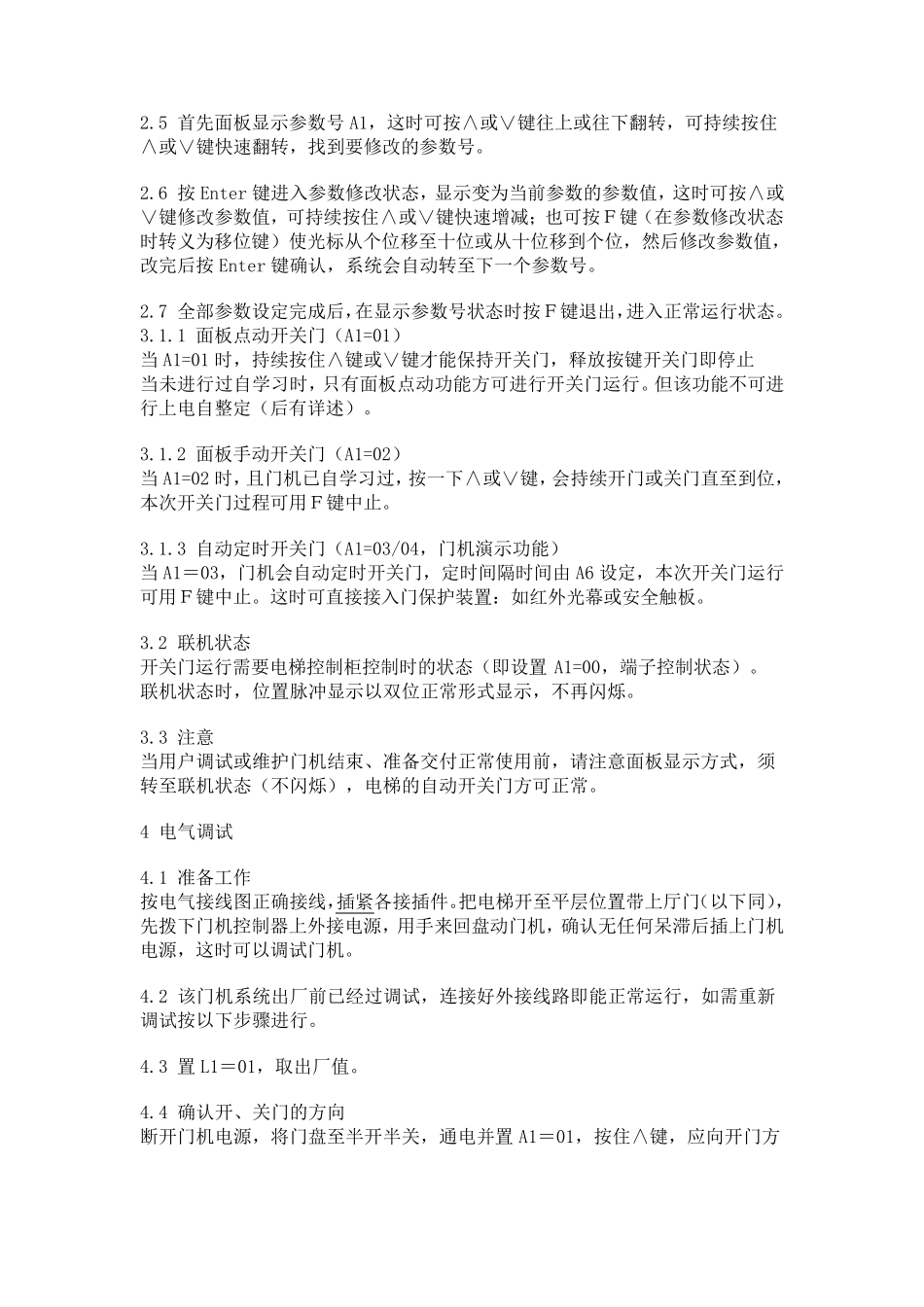

展鹏数字式VVVF 同步带门机和挂件安装调试说明(部分） (2009-04-15 16:00:20) 数字式VVVF 同步带门机和挂件安装调试说明 2 面板说明 2.1 双位七段码显示 2.1.1 正常工作状态下显示门位置的脉冲 位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显示为00，门完全开足位置显示为99，其它位置按比例显示。 2.1.2 修改参数时，参数类别号以双位十六进制显示；参数值用双位十进制显示，当前位闪烁显示。 2.1.3 参数值设置报警以双位闪烁方式显示，十位闪烁显示出错的参数类别（U、H、P）， 个位闪烁显示“－” 。 2.1.4 故障显示，十位闪烁显示“－”， 个位闪烁显示故障代码（1－8）。 2.1.5 面板显示优先级：参数设置＞参数值设置故障＞门机故障＞正常显示。 2.2 键盘分布 ① ③ ② ④ 左上①键-----∧键，向上翻转参数号／参数值增１／面板开门； 左下②键-----∨键，向下翻转参数号／参数值减１／面板关门； 右上③键-----Ｆ键，进入参数设置／光标移位／退出参数设置/中止 开关门； 右下④键-----Enter 键，进入参数修改／确认修改值。 2.3 在设定 A1＝01／A1＝02 时，可按∧键开门或∨键关门 在 A1＝02 时，按∧键／∨键可使正在开／关门中的门机反向关门或开门； 在 A1＝02／A1＝03／自学习开关门时，可用Ｆ键中止本次开关门运行。 2.4 在非开关门状态下，按Ｆ键从正常显示脉冲进入参数设定状态。 2.5 首先面板显示参数号A1，这时可按∧或∨键往上或往下翻转，可持续按住∧或∨键快速翻转，找到要修改的参数号。 2.6 按Enter 键进入参数修改状态，显示变为当前参数的参数值，这时可按∧或∨键修改参数值，可持续按住∧或∨键快速增减；也可按Ｆ键（在参数修改状态时转义为移位键）使光标从个位移至十位或从十位移到个位，然后修改参数值，改完后按Enter 键确认，系统会自动转至下一个参数号。 2.7 全部参数设定完成后，在显示参数号状态时按Ｆ键退出，进入正常运行状态。 3.1.1 面板点动开关门（A1=01） 当 A1=01 时，持续按住∧键或∨键才能保持开关门，释放按键开关门即停止 当未进行过自学习时，只有面板点动功能方可进行开关门运行。但该功能不可进行上电自整定（后有详述）。 3.1.2 面板手动开关门（A1=02） 当 A1=02 时，且门机已自学习过，按一下∧或∨键，会持续开门或关门直至到位，本次开关门过程可用Ｆ键中止。 3.1.3 自动定时开关门（A1=03/04，门...
