V带一级圆柱齿轮减速器设计说明书ⅡVIP免费

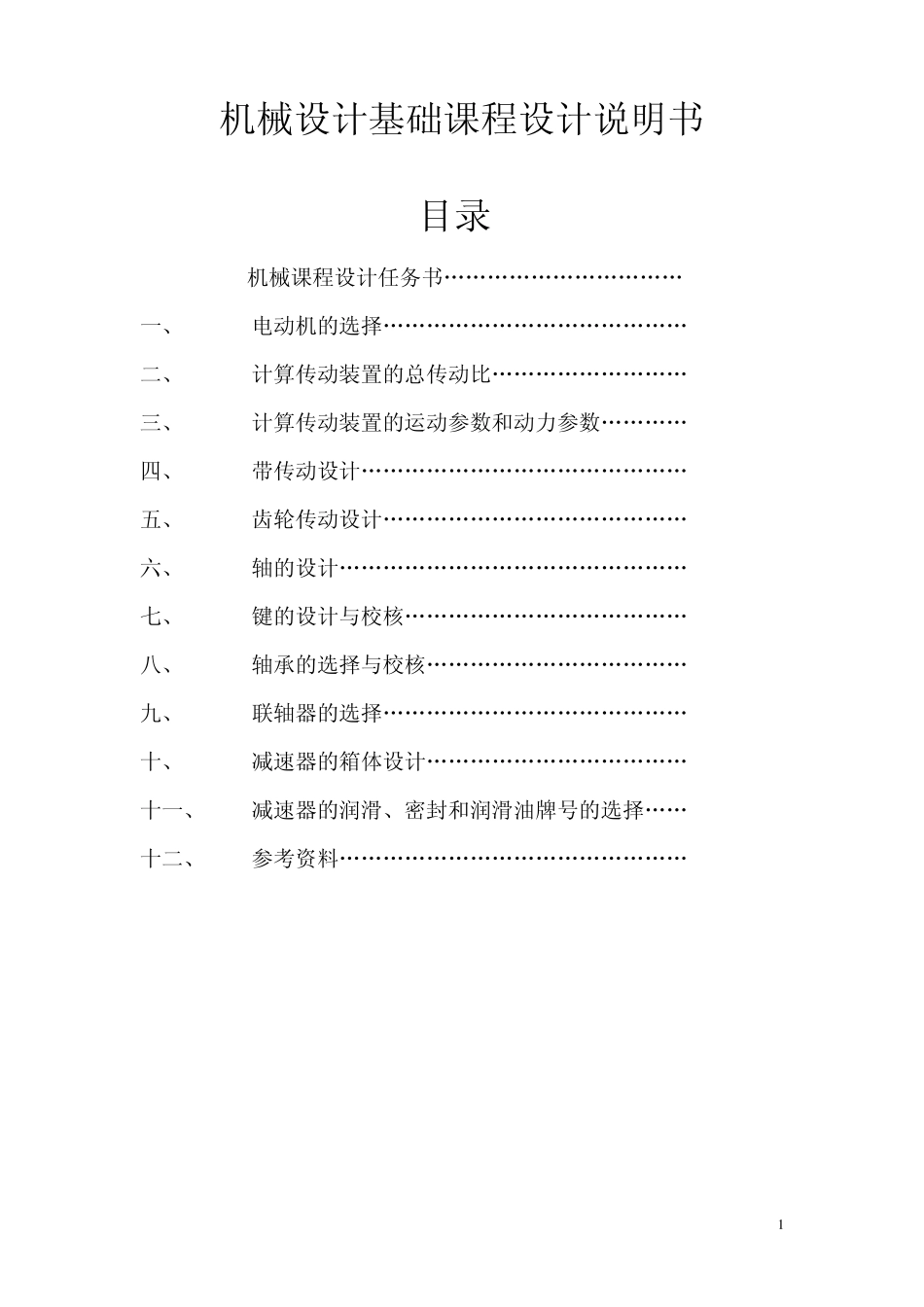

V带一级圆柱齿轮减速器设计说明书Ⅱ_第1页
1/30

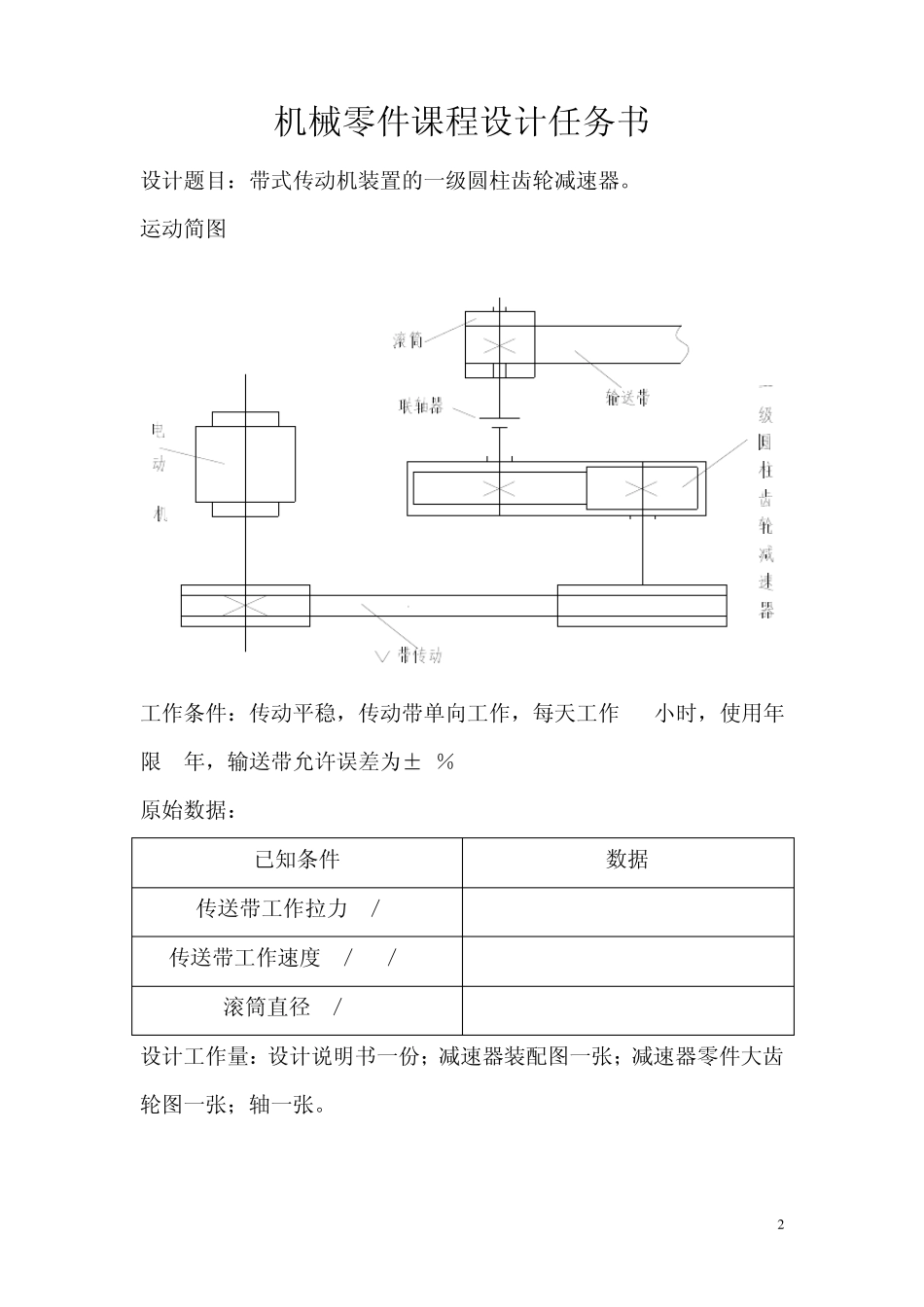

V带一级圆柱齿轮减速器设计说明书Ⅱ_第2页
2/30

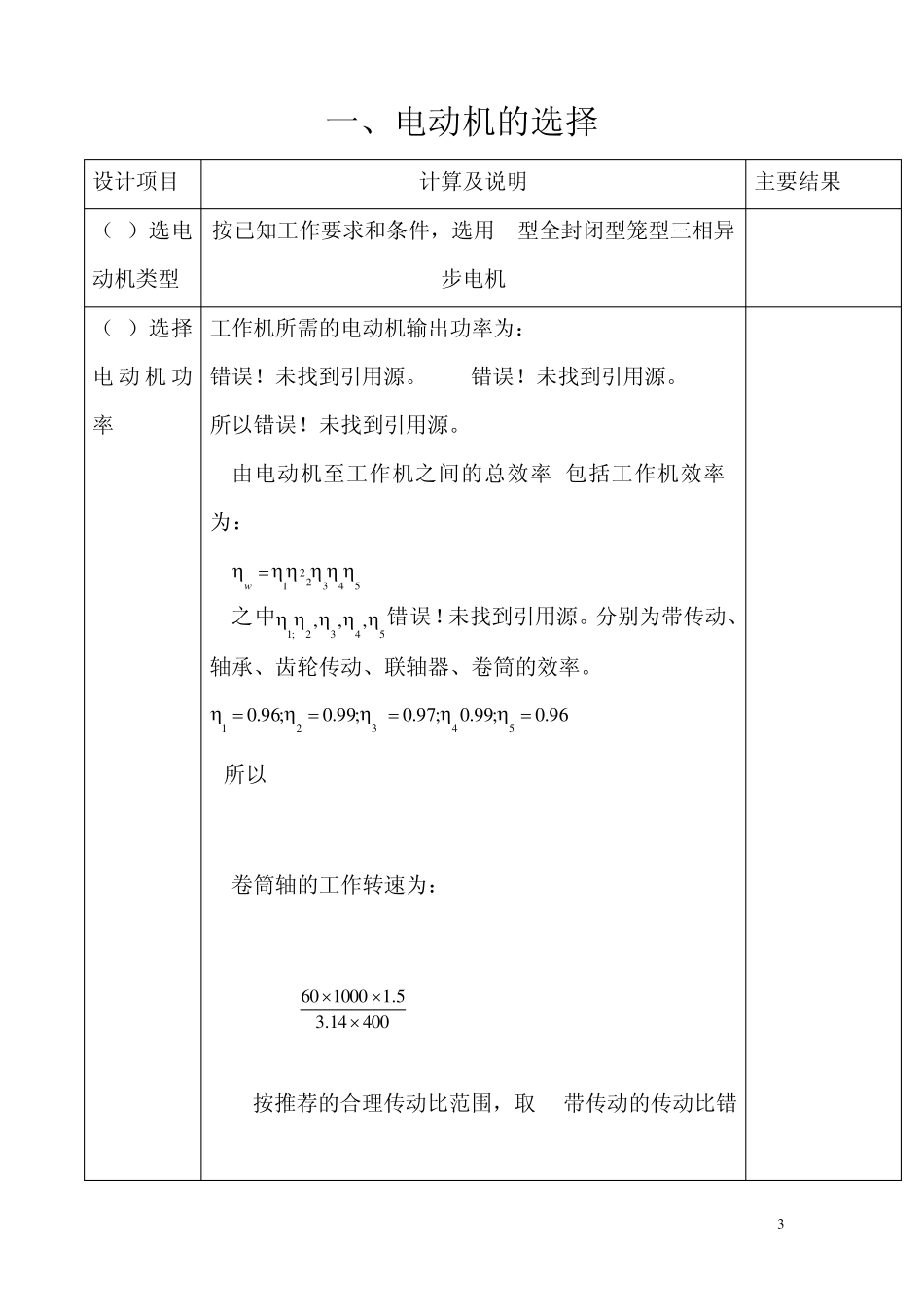

V带一级圆柱齿轮减速器设计说明书Ⅱ_第3页
3/30
1 机械设计基础课程设计说明书 目录 机械课程设计任务书……………………………2 一、 电动机的选择……………………………………3 二、 计算传动装置的总传动比………………………5 三、 计算传动装置的运动参数和动力参数…………6 四、 带传动设计………………………………………7 五、 齿轮传动设计……………………………………11 六、 轴的设计…………………………………………15 七、 键的设计与校核…………………………………22 八、 轴承的选择与校核………………………………24 九、 联轴器的选择……………………………………26 十、 减速器的箱体设计………………………………27 十一、 减速器的润滑、密封和润滑油牌号的选择……29 十二、 参考资料…………………………………………30 2 机械零件课程设计任务书 设计题目:带式传动机装置的一级圆柱齿轮减速器。 运动简图: 工作条件:传动平稳,传动带单向工作,每天工作24小时,使用年限5年,输送带允许误差为±5%. 原始数据: 已知条件 数据 传送带工作拉力 F/N 2300 传送带工作速度 v/(m/s) 1.5 滚筒直径 D/mm 400 设计工作量:设计说明书一份;减速器装配图一张;减速器零件大齿轮图一张;轴一张。 3 一、电动机的选择 设计项目 计算及说明 主要结果 (1)选电动机类型 按已知工作要求和条件,选用 Y型全封闭型笼型三相异步电机 (2)选择电 动 机 功率 工作机所需的电动机输出功率为: 错误!未找到引用源。 错误!未找到引用源。 所以错误!未找到引用源。 由电动机至工作机之间的总效率(包括工作机效率)为: 543221 w 之中5432;1,,,错误!未找到引用源。分别为带传动、轴承、齿轮传动、联轴器、卷筒的效率。 96.0;99.0;97.0;99.0;96.054321 所以 =3.97kw 卷筒轴的工作转速为: =40014.35.1100060 =71.66r/min 按推荐的合理传动比范围,取 V带传动的传动比错 Pd=3.97kw nw=71.66r/min 4 (3)确定电动机的转速 误!未找到引用源。,单级齿轮传动比错误!未找到引用源。,则合理总传动比的范围错误!未找到引用源。,故电动机转速的可选范围为: min/2.1433~96.42966.71)20~6(rninwd 错误!未找到引用源。符合这一范围的同步转速电动机有 Y160m2-8和 Y132s-6两种错误!未找到引用源。。 综合考虑选择 Y160M-6型电动机,...
