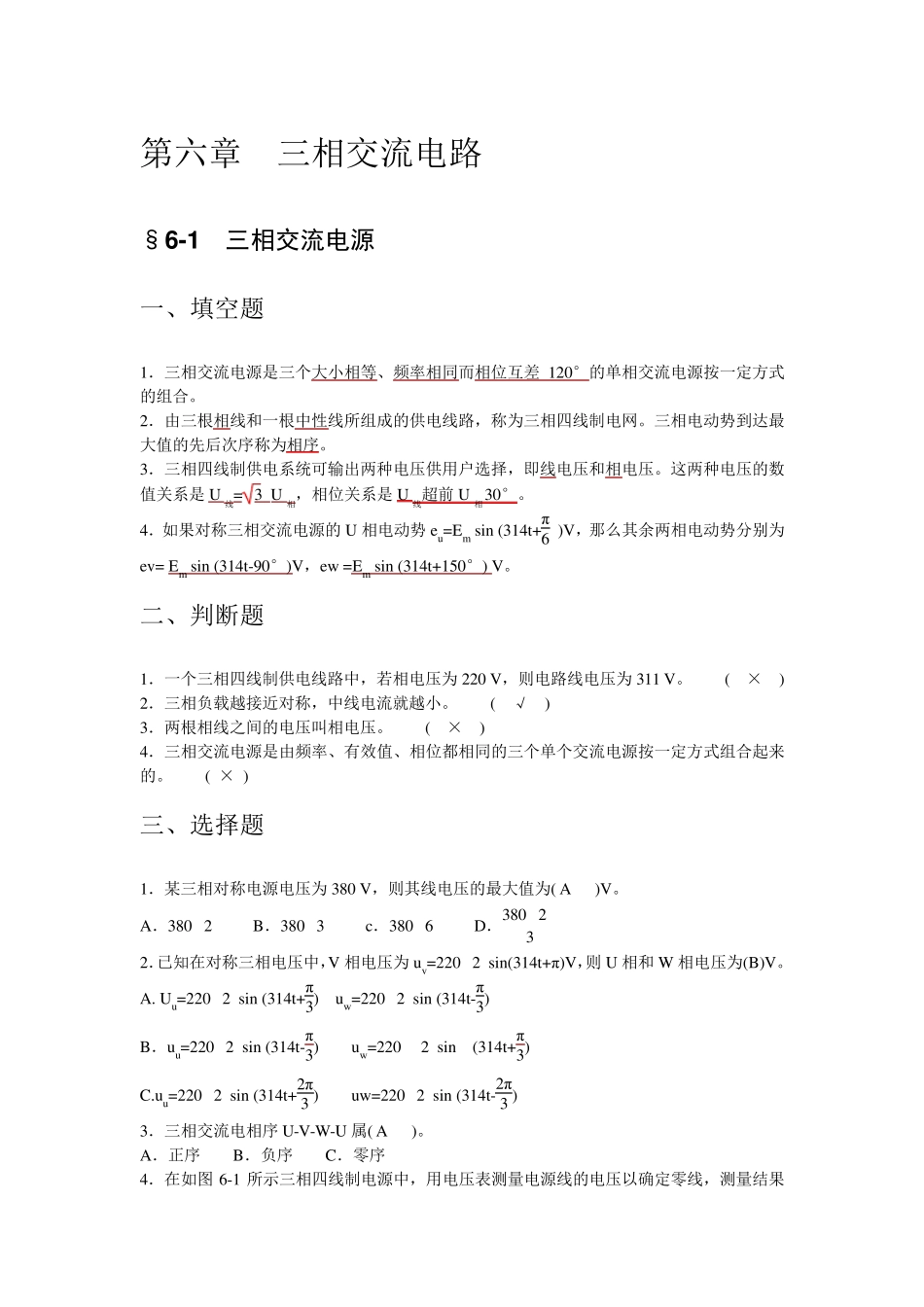

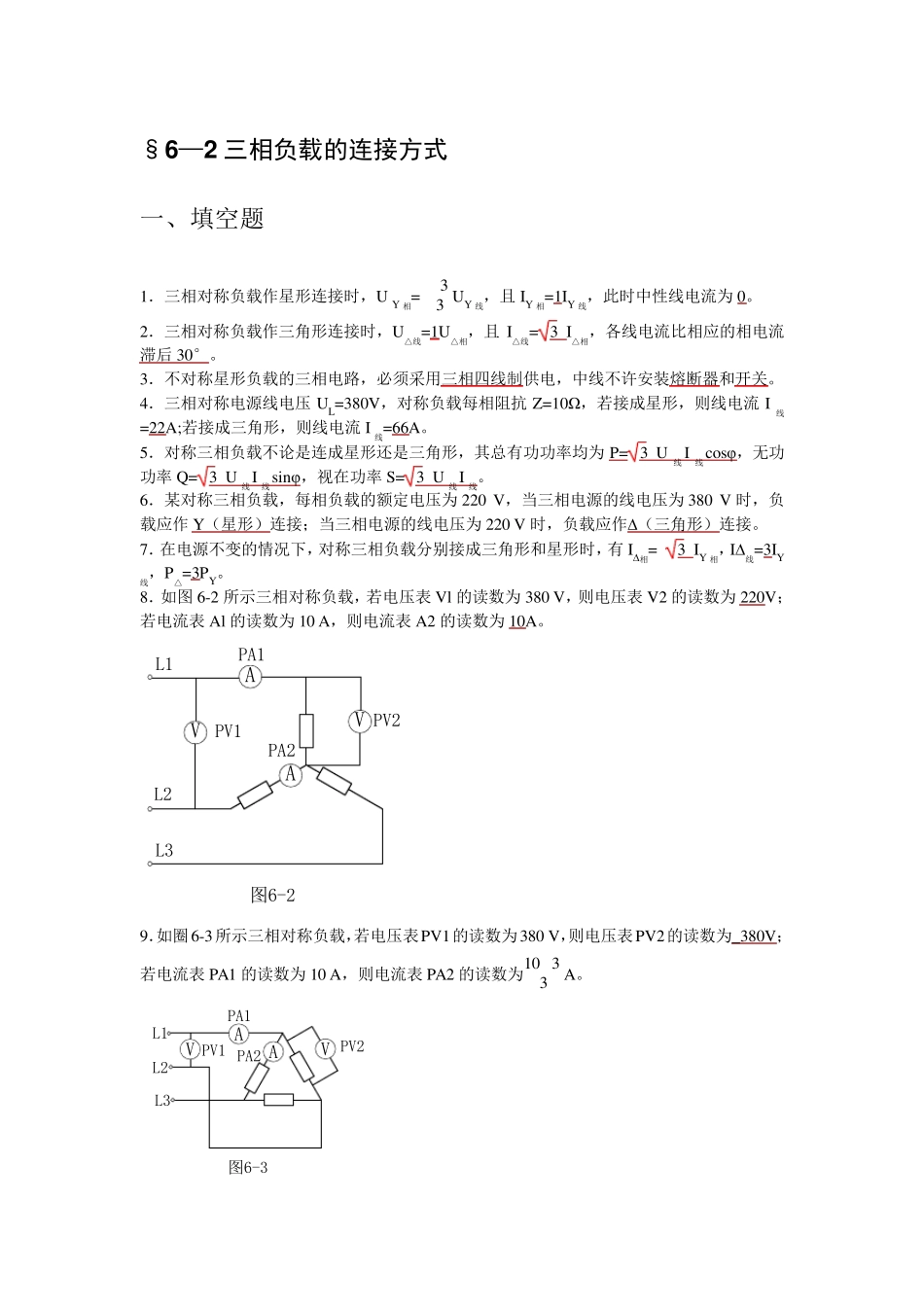

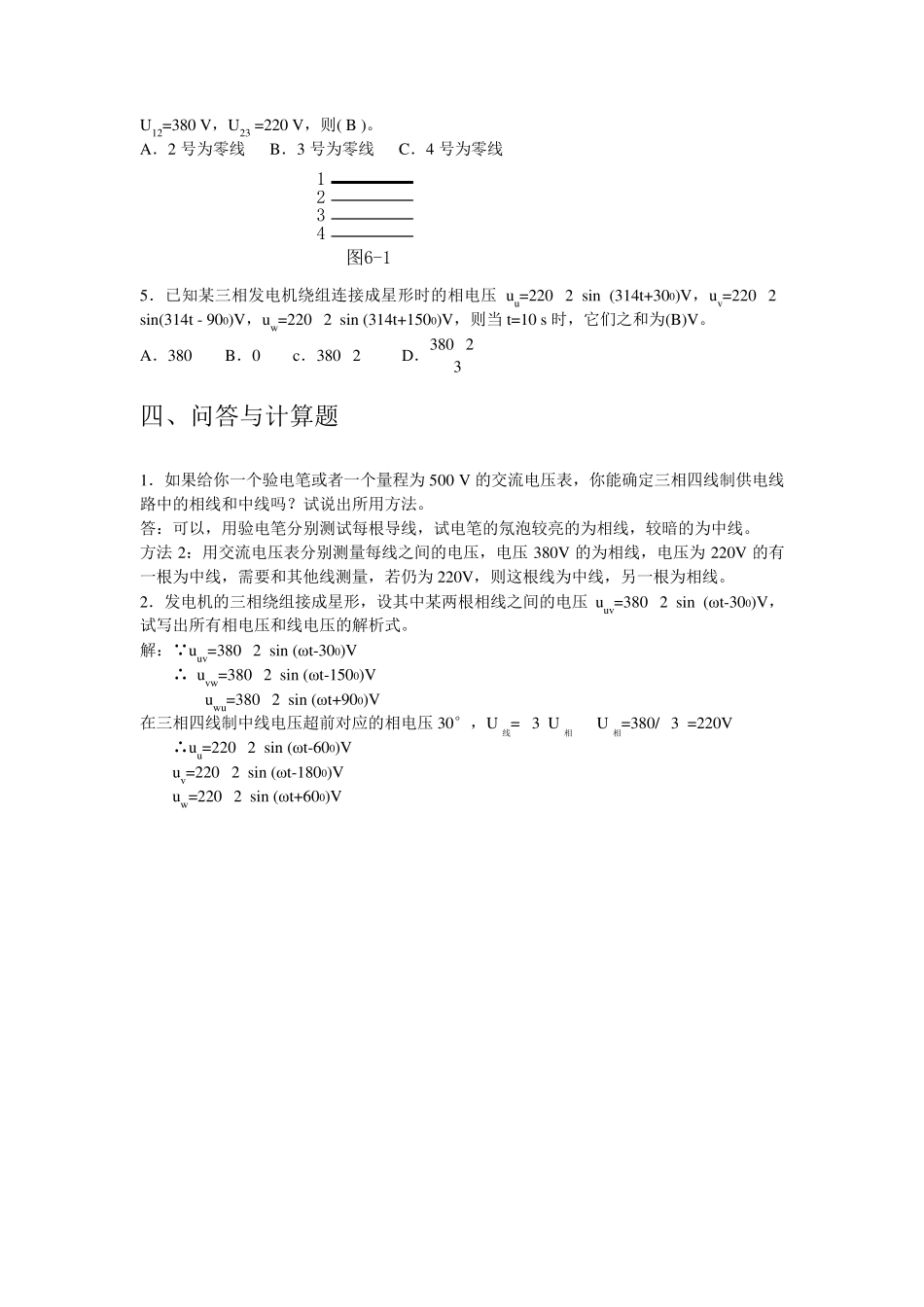

第六章 三相交流电路 §6 -1 三相交流电源 一、填空题 1.三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。 2.由三根相线和一根中性线所组成的供电线路,称为三相四线制电网。三相电动势到达最大值的先后次序称为相序。 3.三相四线制供电系统可输出两种电压供用户选择,即线电压和相电压。这两种电压的数值关系是U线= 3 U相,相位关系是U线超前 U相30°。 4.如果对称三相交流电源的 U 相电动势 eu=Em sin (314t+π6 )V,那么其余两相电动势分别为ev= Em sin (314t-90°)V,ew =Em sin (314t+150°) V。 二、判断题 1.一个三相四线制供电线路中,若相电压为 220 V,则电路线电压为 311 V。 ( × ) 2.三相负载越接近对称,中线电流就越小。 ( √ ) 3.两根相线之间的电压叫相电压。 ( × ) 4.三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。 ( × ) 三、选择题 1.某三相对称电源电压为 380 V,则其线电压的最大值为( A )V。 A.380 2 B.380 3 c.380 6 D.380 23 2.已知在对称三相电压中,V 相电压为 uv=220 2 sin(314t+π)V,则 U 相和 W 相电压为(B)V。 A. Uu=220 2 sin (314t+π3) uw=220 2 sin (314t-π3) B.uu=220 2 sin (314t-π3) uw=220 2 sin (314t+π3) C.uu=220 2 sin (314t+2π3 ) uw =220 2 sin (314t-2π3 ) 3.三相交流电相序 U-V-W-U 属( A )。 A.正序 B.负序 C.零序 4.在如图 6-1 所示三相四线制电源中,用电压表测量电源线的电压以确定零线,测量结果 U12=380 V,U23 =220 V,则( B )。 A.2 号为零线 B.3 号为零线 C.4 号为零线 1342图6-1 5.已知某三相发电机绕组连接成星形时的相电压uu=220 2 sin (314t+300)V,uv=220 2 sin(314t - 900)V,uw=220 2 sin (314t+1500)V,则当t=10 s 时,它们之和为(B)V。 A.380 B.0 c.380 2 D.380 23 四、问答与计算题 1.如果给你一个验电笔或者一个量程为500 V 的交流电压表,你能确定三相四线制供电线路中的相线和中线吗?试说出所用方法。 答:可以,用验电笔分别测试每根导线,试电笔的氖泡较亮的为相线,较暗的为中线。 方法2:用交流电压表分别测量每线之间的电压,电压380V 的为相线,电压为220V 的有一根为中线,需要和其他线测...
