地下室底板后浇带质量控制VIP免费

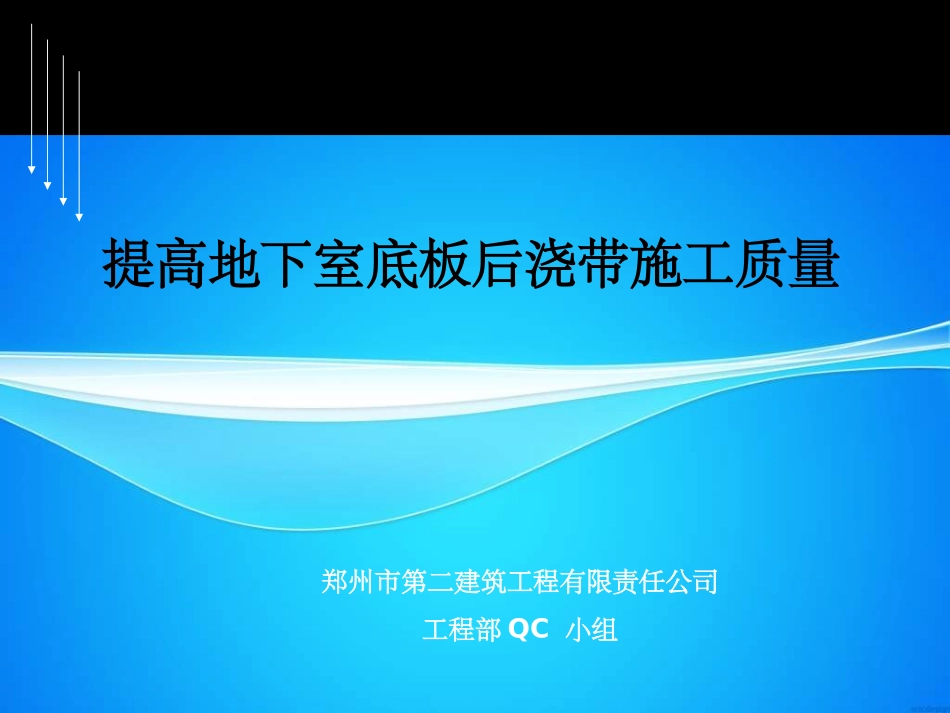

编辑ppt提高地下室底板后浇带施工质量郑州市第二建筑工程有限责任公司工程部QC小组编辑ppt目录Contents课题介绍小组概括选题理由现状调查设定目标原因分析要因确认123456703060809131415Page制定对策对策实施效果检查巩固措施89101118203033Page编辑ppt一、课题介绍河南省电信公司新乡电信枢纽楼工程位于河南省新乡市新中大道与中原东路交叉口西北角，主楼地上八层（局部九层），辅助楼地上二层，功能为电信枢纽楼。本工程总建筑面积为9368.86㎡，设1层地下室。地下室底板厚分别为1200mm、700mm、600mm，平面设置了220米后浇带，后浇带宽度均为1000mm。郑州市第二建筑工程有限责任公司编辑ppt图1：工程效果图郑州市第二建筑工程有限责任公司编辑ppt图2：地下室底板后浇带构造做法郑州市第二建筑工程有限责任公司编辑ppt二、小组概括为实现合同质量目标——确保“中州杯”的承诺，2012年10月15日组建了项目QC小组，负责对地下室底板后浇带施工质量控制进行攻关活动。小组共7人，全组人员均接受过QC小组专业知识的培训，每月均进行QC活动，每次活动3小时左右，共活动16次，施工技术管理能力强，人员搭配合理。其组员简历见下表。郑州市第二建筑工程有限责任公司编辑ppt小组名称郑州二建工程部QC小组所在单位郑州市第二建筑工程有限责任公司活动日期2012.10-2014.10平均QC培训时间90小时小组类型现场型小组成员七人小组成立时间2009年9月序号姓名年龄文化程度职称、等级序号姓名年龄文化程度职称、等级1刘建博40本科工程师6付士云25大专助理工程师2邓宏伟41本科工程师7殷俊28大专助理工程师3蔡普雨29本科工程师4田园28本科工程师5张翼26大专助理工程师郑州市第二建筑工程有限责任公司编辑ppt三、选题理由施工质量：增强后浇带处防水效果，防止渗漏，造成钢筋腐蚀。经济效益：消除后浇带堵漏成本，减少清理费用。创优要求：本工程质量目标“中州杯“施工要求质量高。为了达到防渗漏、减少清理、实现创优目标的目的，选题理由有以下三点：郑州市第二建筑工程有限责任公司编辑ppt四、现状调查QC小组选择了先施工的东侧楼底板后浇带进行调查，共抽查了120点，不合格点为22个；对影响后浇带后续施工质量的因素进行了分析统计，见下表：郑州市第二建筑工程有限责任公司编辑ppt序号项目检查点数频数频率累积频率1后浇带处积浆、积水20940.940.92混凝土流入后浇带20836.477.33钢板止水带焊接差2029.186.44混凝土养护差2014.590.95表面平整度差2014.595.56其它2014.5100郑州市第二建筑工程有限责任公司编辑ppt从排列图可以看出：影响底板后浇带施工质量的主要因素：后浇带处积浆、积水，后浇带封堵不严，砼流入累计频率已达到77.3％，属A类问题，成为解决问题的主要对象。郑州市第二建筑工程有限责任公司编辑ppt序号项目检查点数合格点合格率%平均合格率%1后浇带处积浆、积水20115581.72混凝土流入后浇带2012603钢板止水带焊接差2018904混凝土养护差2019955表面平整度差2019956其它201995郑州市第二建筑工程有限责任公司编辑ppt五、设定目标本着保证质量、严格管理的方针，根据对现状的调查，本QC小组经过研究讨论，最终确定了的目标：目标可行性分析：1、小组成员都是技术骨干，有开拓进取的精神，经验丰富，责任心强。2、选用技术力量强，管理水平高的施工队伍。3、在材料使用和资金配合上项目部给予充分保障。4、公司在质量管理上有健全的质量保证体系，本QC小组有成熟的项目管理经验。确保质量的前提下，降低材料的损耗量，争创“优质”。目标分解：确保底板后浇带封堵严密、减少后浇带处积浆、合格率95%以上。结论：目标可行郑州市第二建筑工程有限责任公司编辑ppt六、原因分析根据调查结果，做出关联图如下：郑州市第二建筑工程有限责任公司编辑ppt七、要因确认根据现状调查结果，用关联图的方法进行要因确认。序号因素名称确认方法确认情况时间负责人确认结果1方案未优化现场验证后浇带模板支撑体系不合理，易造成后浇带两侧模板变形，后浇带两侧混凝土流入后浇带内，难以清理。2013.1.15张翼要因发现后浇带侧面钢丝网固定不牢，导致浇筑底板砼时，易从侧面流入后浇带部位，给清理带来一...
