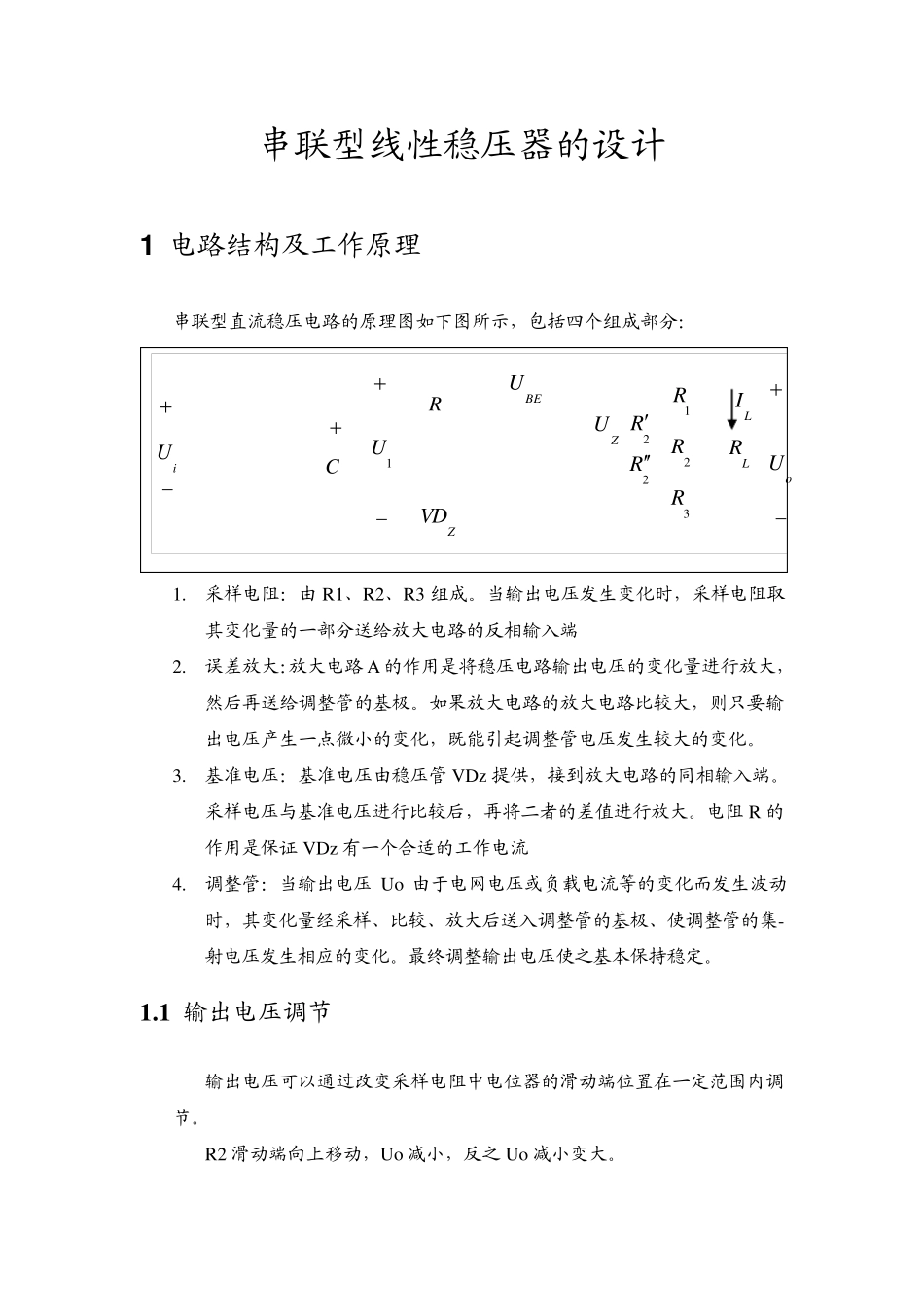

串联型线性稳压器的设计 1 电路结构及工作原理 串联型直流稳压电路的原理图如下图所示，包括四个组成部分： 1. 采样电阻：由R1、R2、R3 组成。当输出电压发生变化时，采样电阻取其变化量的一部分送给放大电路的反相输入端 2. 误差放大：放大电路A 的作用是将稳压电路输出电压的变化量进行放大，然后再送给调整管的基极。如果放大电路的放大电路比较大，则只要输出电压产生一点微小的变化，既能引起调整管电压发生较大的变化。 3. 基准电压：基准电压由稳压管 VDz 提供，接到放大电路的同相输入端。采样电压与基准电压进行比较后，再将二者的差值进行放大。电阻R 的作用是保证 VDz 有一个合适的工作电流 4. 调整管：当输出电压Uo 由于电网电压或负载电流等的变化而发生波动时，其变化量经采样、比较、放大后送入调整管的基极、使调整管的集-射电压发生相应的变化。最终调整输出电压使之基本保持稳定。 1 .1 输出电压调节 输出电压可以通过改变采样电阻中电位器的滑动端位置在一定范围内调节。 R2 滑动端向上移动，Uo 减小，反之 Uo 减小变大。 iUC1URZVDBEU1R2R3RLRLIoUZU2R2R 假设，放大电路 A 是理想运放，且工作在线性区，则 ZURRRRRUo''3''3321 1 .2 调整管的选择 调整管不仅需要根据外界条件的变化，随时调整本身的管压降，以保持输出电压稳压，还要提供负载所要求的全部电流，因此调整管的功耗比较大，通常采用大功率的三极管。为了保证调整管的安全，在选择三极管的型号时，需对其主要参数进行初步的估算。 1. 集电极最大允许电流CMI：假设流过采样电阻的电流为RI ，则： RLCMIIImax 2. 集电极和发射极之间的最大允许反向击穿电压CEOBRU)(，正常工作时调整管上的压降约为几 V。负载短路时 UI 全部加在调整管的两端。在电容滤波电路中，UI 最有可能接近于变压器副边电压峰值IU2，再考虑电网可能有±10%的波动，因此，根据调整管可能承受的最大反向电压，应选择三极管的参数为： IaxCEOBRUUU21.1Im)( 3. 集电极最大允许耗散功率CMP 调整管的功耗为： COICIUUP*)( 为保证调整管处于放大状态，CEU通常为（3~8）V 1 .3 过流保护电路 当发生短路时，通过保护电路使调整管截止，从而限制了短路电流，从而使之接近为0 。 2 三极管特性 三极管的特性曲线是指三极管的各电极电压与电流之间的关系曲线，它反映出三极管的特性。 2 .1 输入...
