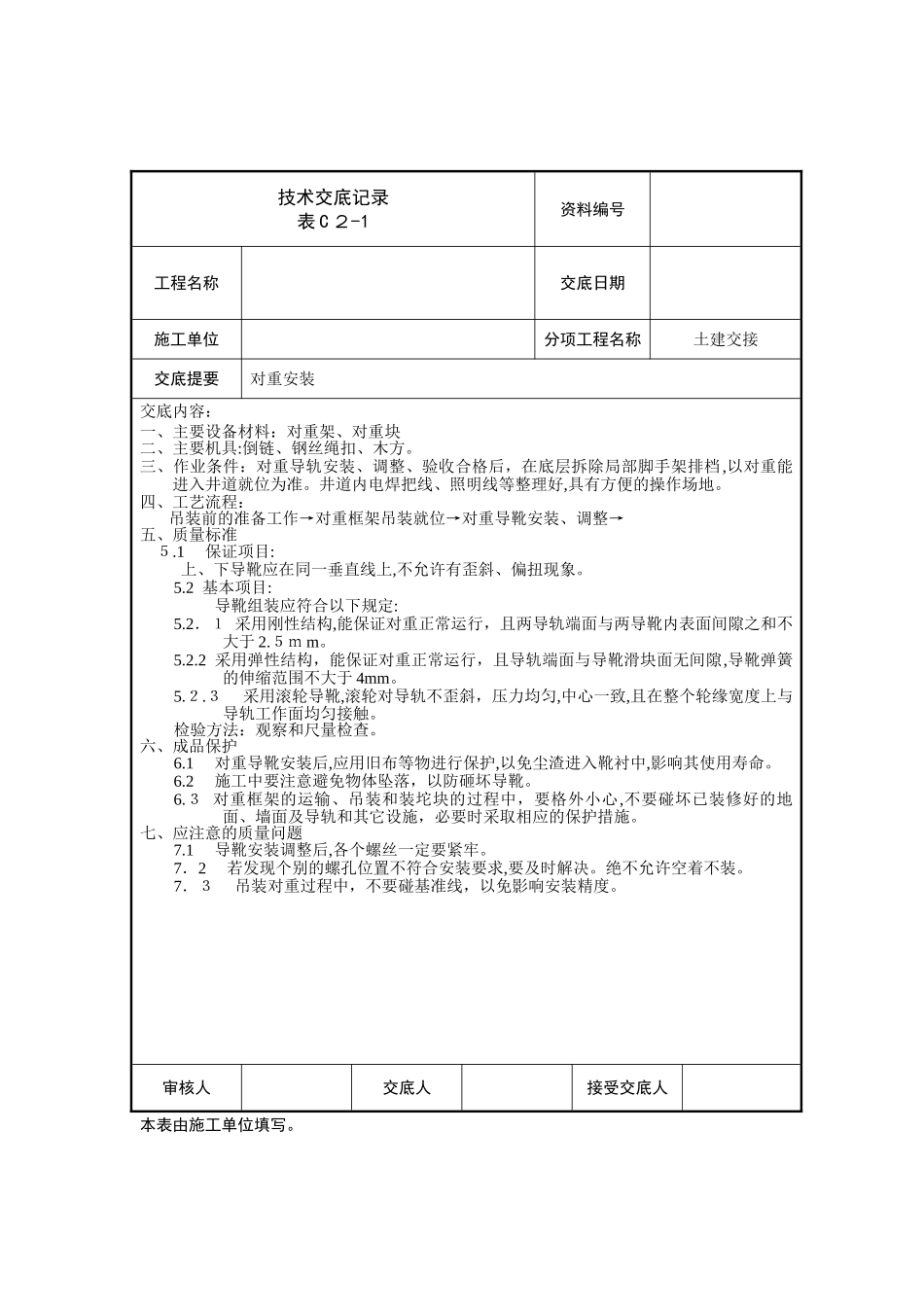

技术交底记录表C２-1资料编号工程名称交底日期施工单位分项工程名称土建交接交底提要对重安装交底内容：一、主要设备材料：对重架、对重块二、主要机具:倒链、钢丝绳扣、木方。三、作业条件：对重导轨安装、调整、验收合格后，在底层拆除局部脚手架排档,以对重能进入井道就位为准。井道内电焊把线、照明线等整理好,具有方便的操作场地。四、工艺流程：吊装前的准备工作→对重框架吊装就位→对重导靴安装、调整→五、质量标准５.1保证项目:上、下导靴应在同一垂直线上,不允许有歪斜、偏扭现象。5.2基本项目:导靴组装应符合以下规定:5.2．１采用刚性结构,能保证对重正常运行，且两导轨端面与两导靴内表面间隙之和不大于2.５ｍm。5.2.2采用弹性结构，能保证对重正常运行，且导轨端面与导靴滑块面无间隙,导靴弹簧的伸缩范围不大于4mm。5.２.３采用滚轮导靴,滚轮对导轨不歪斜，压力均匀,中心一致,且在整个轮缘宽度上与导轨工作面均匀接触。检验方法：观察和尺量检查。六、成品保护6.1对重导靴安装后,应用旧布等物进行保护,以免尘渣进入靴衬中,影响其使用寿命。6.2施工中要注意避免物体坠落，以防砸坏导靴。6.３对重框架的运输、吊装和装坨块的过程中，要格外小心,不要碰坏已装修好的地面、墙面及导轨和其它设施，必要时采取相应的保护措施。七、应注意的质量问题7.1导靴安装调整后,各个螺丝一定要紧牢。7．2若发现个别的螺孔位置不符合安装要求,要及时解决。绝不允许空着不装。7．３吊装对重过程中，不要碰基准线，以免影响安装精度。审核人交底人接受交底人本表由施工单位填写。技术交底记录表Ｃ２-1资料编号工程名称交底日期施工单位分项工程名称设备进场交底提要样板安装及基准线挂设交底内容:一、材料:加工后横断面不小于１00×1０0ｍm的木方（架设样板）、角钢,Ｍ16膨胀螺栓，U形卡钉，钉子，琴钢丝,8#铅丝等。二、常用工具:电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨头斗。三、作业条件：1、井道内脚手架搭设完毕,脚手架必须经过安全技术部门检查，验收后，方可使用。2、各层厅门口必须设有良好的防护门;并且各层厅门口及每步脚手板上应保持干净、无杂物。3、实际测量顶层高度，底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。四、工艺流程:４、搭设样板架→测量井道确定基准线→样板就位，挂基准线五、质量标准5.１保证项目：5.1.1基准线尺寸必须符合图纸，各线偏差不应大于0.3mm。检查方法:尺量。5.1.2基准线必须保证垂直。检查方法:吊线、尺量。5．２基本项目:５．2.1样板架水平偏差不得大于3/1000。5.2.２并列电梯、厅门中心距偏差不得超过2０ｍｍ。5．2.3相对电梯、厅门中心线偏差不得超过2０mm。六、成品保护６.１各层厅门防护栏保持良好,以免非工作人员随意出入。6．2作业时防止物体坠落,避免砸坏样板。6.3作业出入进道时，注意不碰厅门口线；井内作业时，特别是电、气焊作业时，注意爱护基准线。七、应注意的质量问题7．１确定轿厢导轨基准线时，应先复核图纸尺寸两者是否一致。不一致时应以实物尺寸为依据。并通过有关部门核验。7.2每次作业前，均应复查一次基准线,确认无位移,与其它物体不接触后,方可作业。７.3在剔凿井道内壁及厅门处楼层显示盒、呼梯盒孔洞时,应采取防护措施并及时清扫脚手板,防止砸坏样板。审核人交底人接收交底人本表由施工单位填写。技术交底记录表Ｃ2-1资料编号工程名称交底日期施工单位分项工程名称导轨交底提要导轨支架和导轨安装交底内容:一、设备及材料：电梯导轨、导轨支架、压道板、接道板、导轨基础座及相应的连接螺丝等规格、数量要和装箱单相符。产品要有出厂检验合格及技术文件。二、主要机具：小型卷扬机、电焊机、手砂轮、电锤、尼龙绳（提轨道用）、钢丝绳索（固定滑轮用)、滑轮、电焊工具、鎯头、扳子、錾子、钢板尺、钢盒尺、塞尺、找道尺、铁锹、小铲、水桶、不灰桶、油石、对讲机（或耳机电话)。三、作业条件:1、井道符合施工要求,脚手架要符合安全要求;2、井道施工低压照明亮度足够;3、厅门、孔洞应有相应的防护措施，以防止物体坠落梯井；四、操作工艺：确定导轨支架位置→安装导轨支架→安装导轨→调整导...
