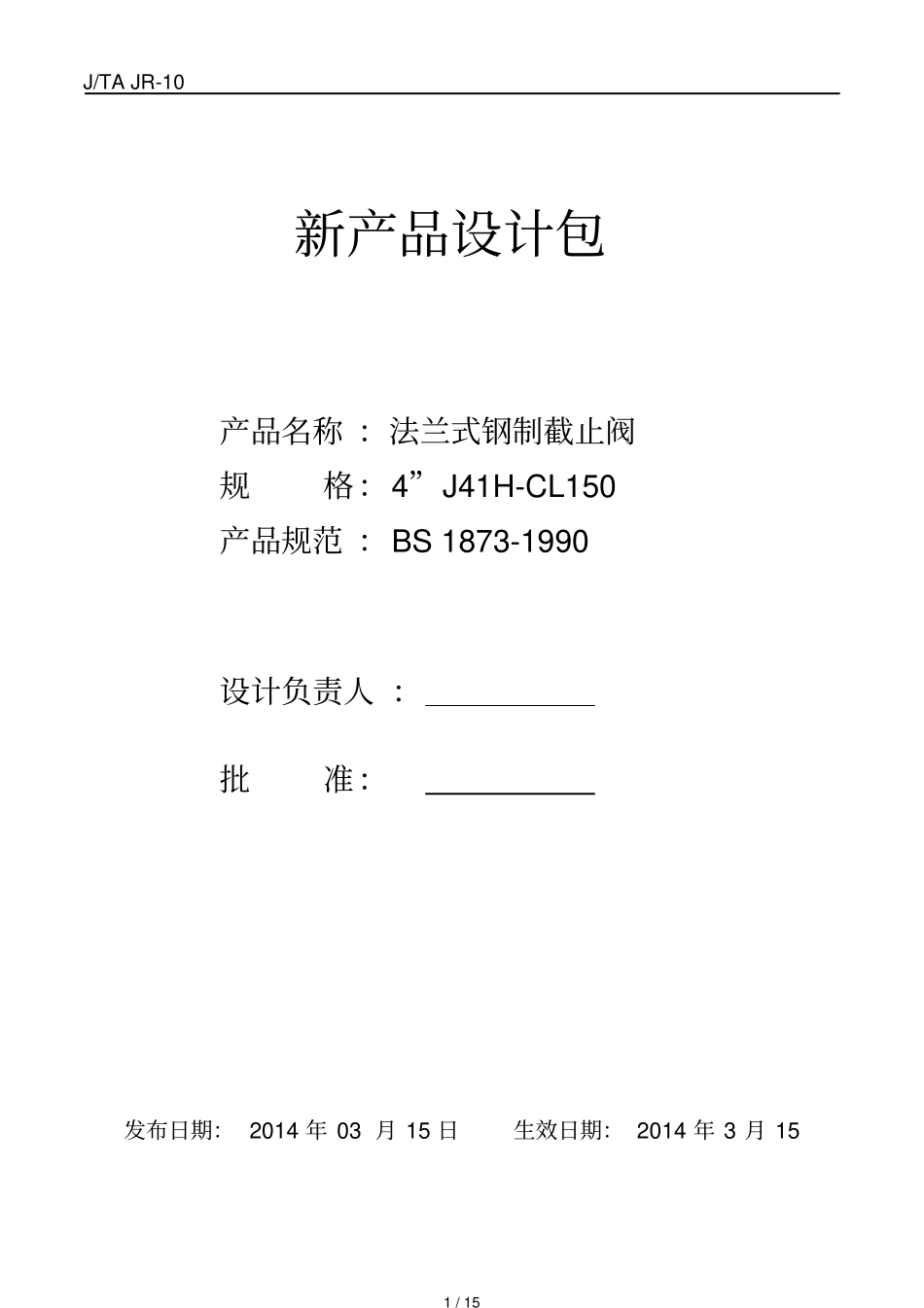

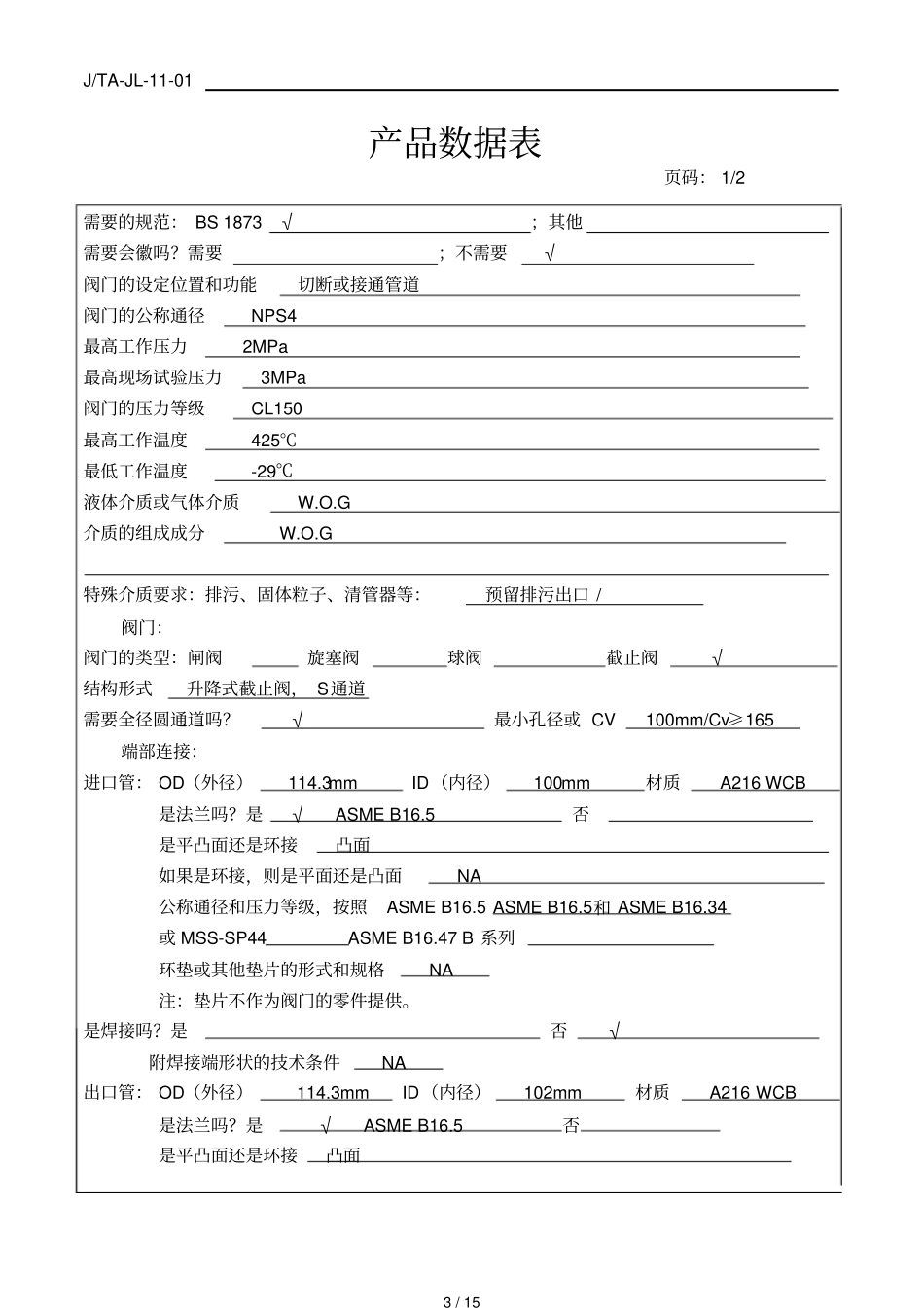

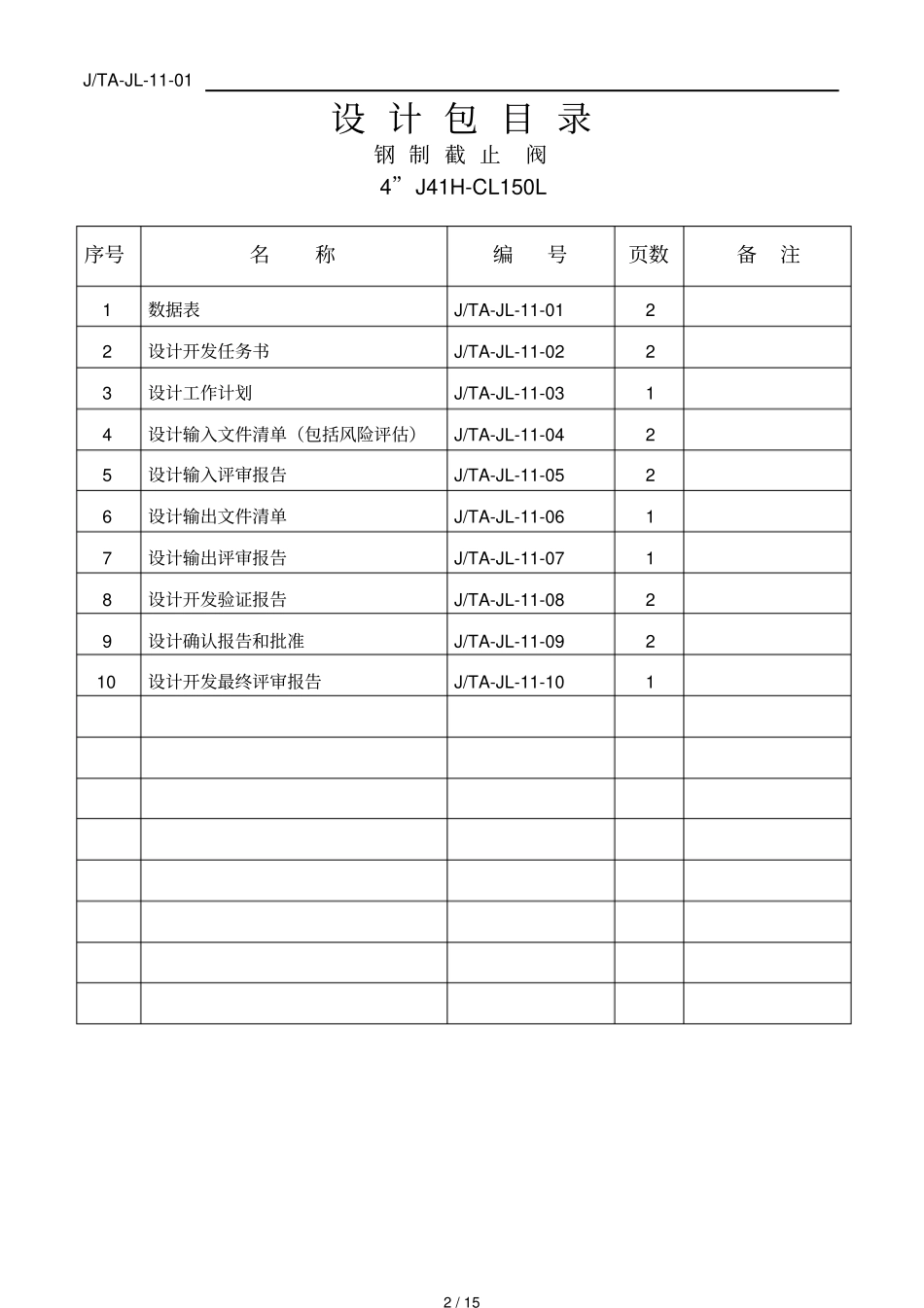

1 / 15 J/TA JR-10 新产品设计包产品名称 ：法兰式钢制截止阀规格：4”J41H-CL150 产品规范 ：BS 1873-1990设计负责人 ：批准：发布日期： 2014 年 03 月 15 日生效日期： 2014 年 3 月 152 / 15 J/TA-JL-11-01设 计 包 目 录钢 制 截 止阀4”J41H-CL150L序号名称编号页数备注1 数据表J/TA-JL-11-01 2 2 设计开发任务书J/TA-JL-11-022 3 设计工作计划J/TA-JL-11-03 1 4 设计输入文件清单（包括风险评估）J/TA-JL-11-04 2 5 设计输入评审报告J/TA-JL-11-05 2 6 设计输出文件清单J/TA-JL-11-06 1 7 设计输出评审报告J/TA-JL-11-07 1 8 设计开发验证报告J/TA-JL-11-08 2 9 设计确认报告和批准J/TA-JL-11-09 2 10 设计开发最终评审报告J/TA-JL-11-10 1 3 / 15 J/TA-JL-11-01产品数据表页码： 1/2 需要的规范： BS 1873 √；其他需要会徽吗？需要；不需要√阀门的设定位置和功能切断或接通管道阀门的公称通径NPS4最高工作压力2MPa最高现场试验压力3MPa阀门的压力等级CL150最高工作温度425℃最低工作温度-29℃液体介质或气体介质W.O.G介质的组成成分W.O.G特殊介质要求：排污、固体粒子、清管器等：预留排污出口 /阀门：阀门的类型：闸阀旋塞阀球阀截止阀√结构形式升降式截止阀， S通道需要全径圆通道吗？√最小孔径或 CV 100mm/Cv≥165端部连接：进口管： OD（外径）114.3mmID（内径）100mm材质A216 WCB是法兰吗？是√ASME B16.5否是平凸面还是环接凸面如果是环接，则是平面还是凸面NA公称通径和压力等级，按照ASME B16.5 ASME B16.5和 ASME B16.34或 MSS-SP44 ASME B16.47 B 系列环垫或其他垫片的形式和规格NA 注：垫片不作为阀门的零件提供。是焊接吗？是否√附焊接端形状的技术条件NA出口管： OD（外径）114.3mmID（内径）102mm材质A216 WCB 是法兰吗？是√ASME B16.5 否是平凸面还是环接凸面4 / 15 产品数据表页码： 2/2 如果是环接，则是平面还是凸面NA 公称通径和压力等级，按照ASME B16.5 ASME B16.5和 ASME B16.34或 MSS-SP44 ASME B16.47 B 系列环垫或其他垫片的形式和规格NA注：垫片不作为阀门的零件提供。是焊接吗？是否√附焊接端形状的技术条件NA长度：对结构长度的特殊要求？无阀门的操作：需要附加操作机构吗？如果需要，则说明下面中的一个尺寸：无对于水平轴的手轮，阀门通道中心线到手轮中心线的距离：/ 英寸或者，对...
