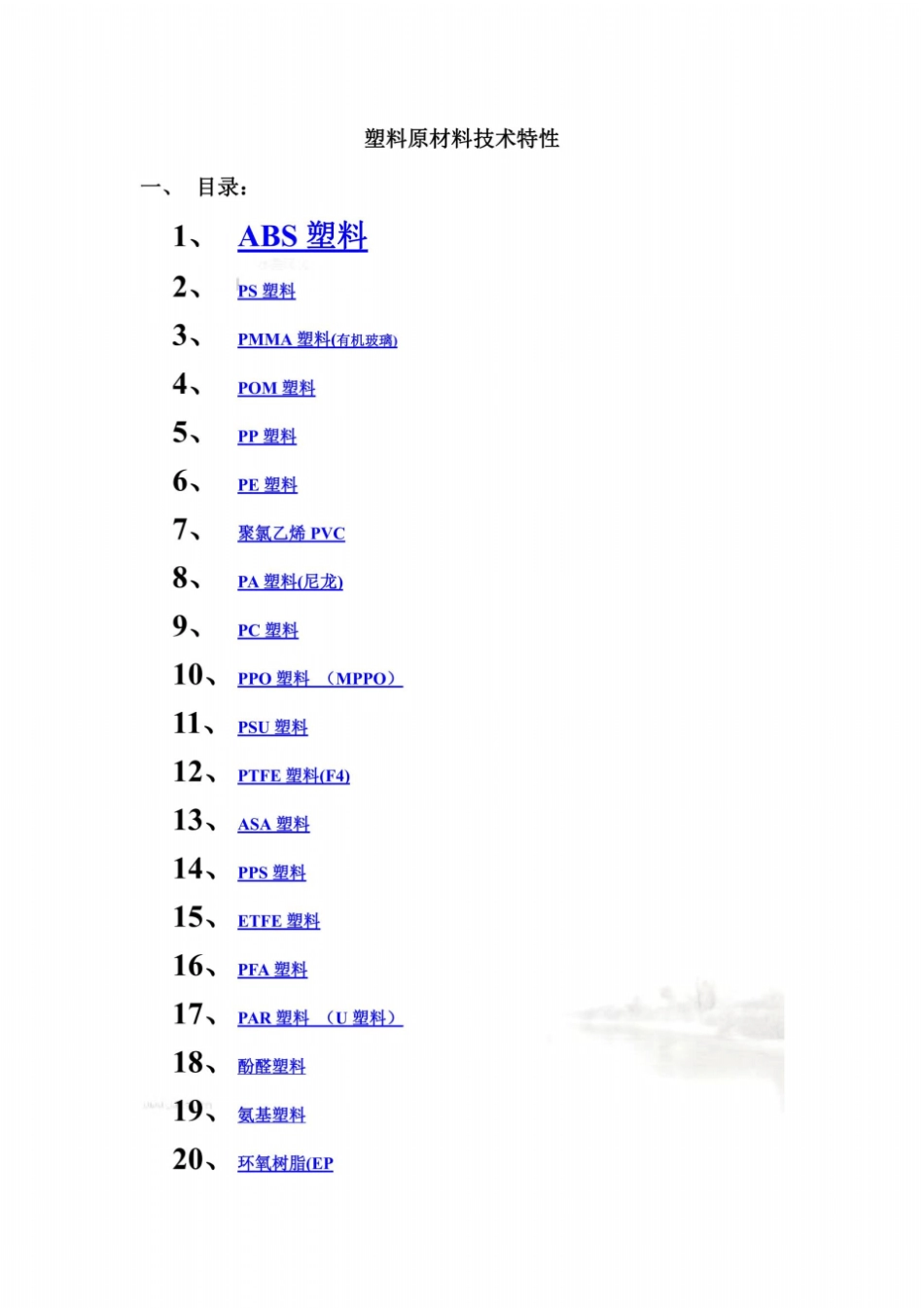

所有塑胶原料特性汇总2、有机硅塑料 (IS)3、 塑胶料不良处理方法ABS 塑料( 丙烯腈 - 丁二烯 - 苯乙烯 )英文名称 :Acrylonitrile Butadiene Styrene比重 :1.05 克/立方厘米成型收缩率 :0.4-0.7% 成型温度： 200-240℃干燥条件： 80-90℃2 小时物料性能1、综合性能较好 , 冲击强度较高 , 化学稳定性 , 电性能良好.2、与 372 有机玻璃的熔接性良好, 制成双色塑件 , 且可表面镀铬 , 喷漆处理 .3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比 HIPS 差一点，比 PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件 ,传动零件和电讯零件.成型性能1. 无定形料 , 流动性中等 , 吸湿大 , 必须充分干燥 , 表面要求光泽的塑件须长时间预热干燥 80-90 度,3 小时.2. 宜取高料温 , 高模温 , 但料温过高易分解 ( 分解温度为 >270 度). 对精度较高的塑件 ,模温宜取 50-60 度, 对高光泽 . 耐热塑件 , 模温宜取 60-80 度.3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7 天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。PS 塑料( 聚苯乙烯 )英文名称 :Polystyrene比重 :1.05 克 /立方厘米成型收缩率 :0.6-0.8% 成型温度： 170-250℃干燥条件： ---物料性能电绝缘性 (尤其高频绝缘性)优良 ,无色透明 ,透光率仅次于有机玻璃 ,着色性耐水性,化学稳定性良好,.强度一般 ,但质脆 ,易产生应力脆裂,不耐苯 .汽油等有机溶剂.适于制作绝缘透明件.装饰件及化学仪器 .光学仪器等零件.成型性能1. 无定形料 , 吸湿小 , 不须充分干燥 , 不易分解 , 但热膨胀系数大 , 易产生内应力 . 流动性较好 , 可用螺杆或柱塞式注射机成型.2. 宜用高料温 , 高模温 , 低注射压力 , 延长注射时间有利于降低内应力, 防止缩孔 . 变形.3. 可用各种形式浇口 , 浇口与塑件圆弧连接, 以免去处浇口时损坏塑件. 脱模斜度大 ,顶出均匀 . 塑件壁厚均匀 , 最好不带镶件 , 如有镶件应预热 .PMMA塑料 (有机玻璃 )(聚甲基丙烯酸甲脂)英文名称 :Polymethyl Methacrylate比重 : 1.18 克 /立方厘米成型收缩率:0.5-0.7% 成型温度：160-230 ℃干燥条件：70-90℃4 小时物料性能透明性极好,强度较高 ,有一定的耐热耐寒...
