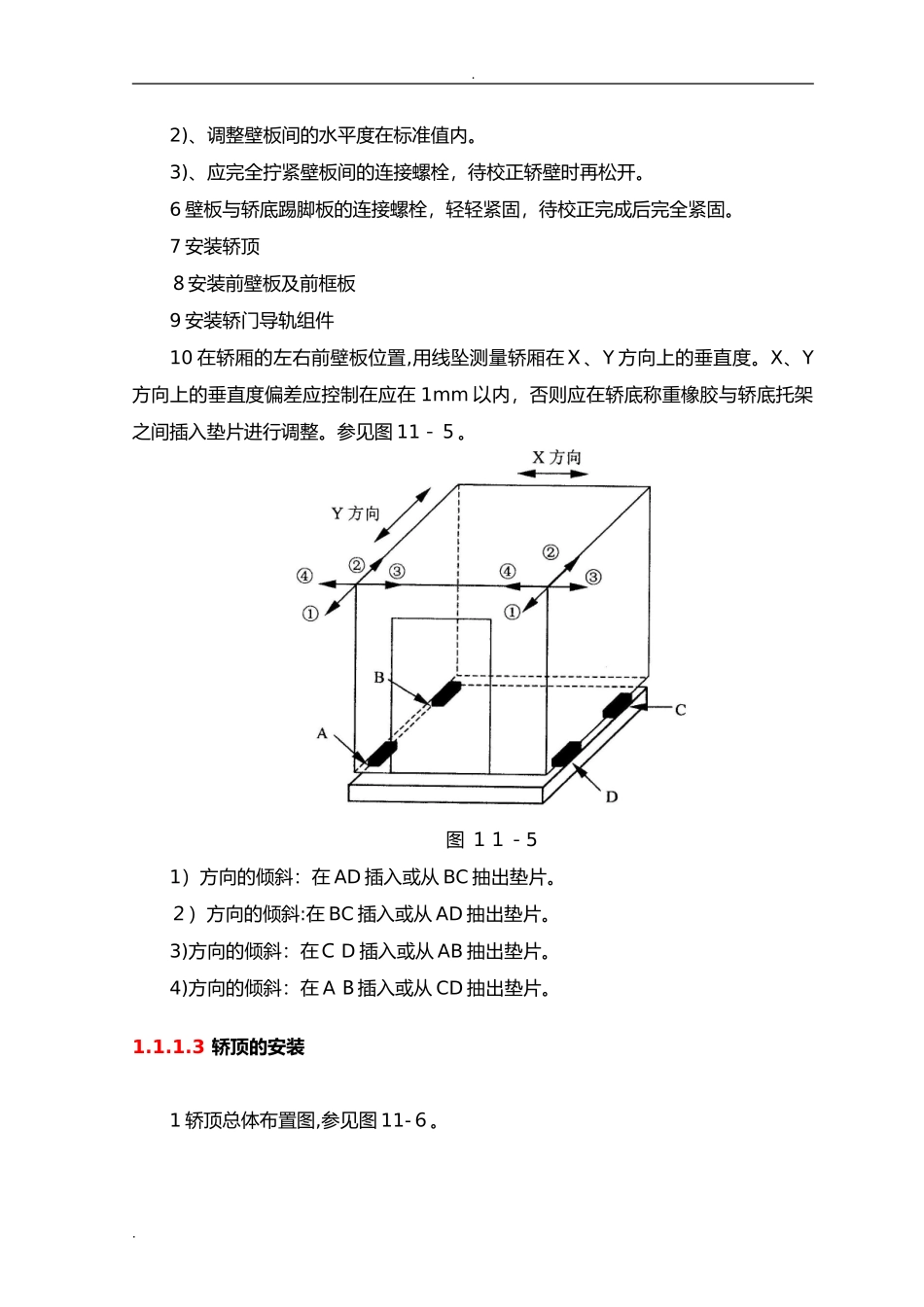

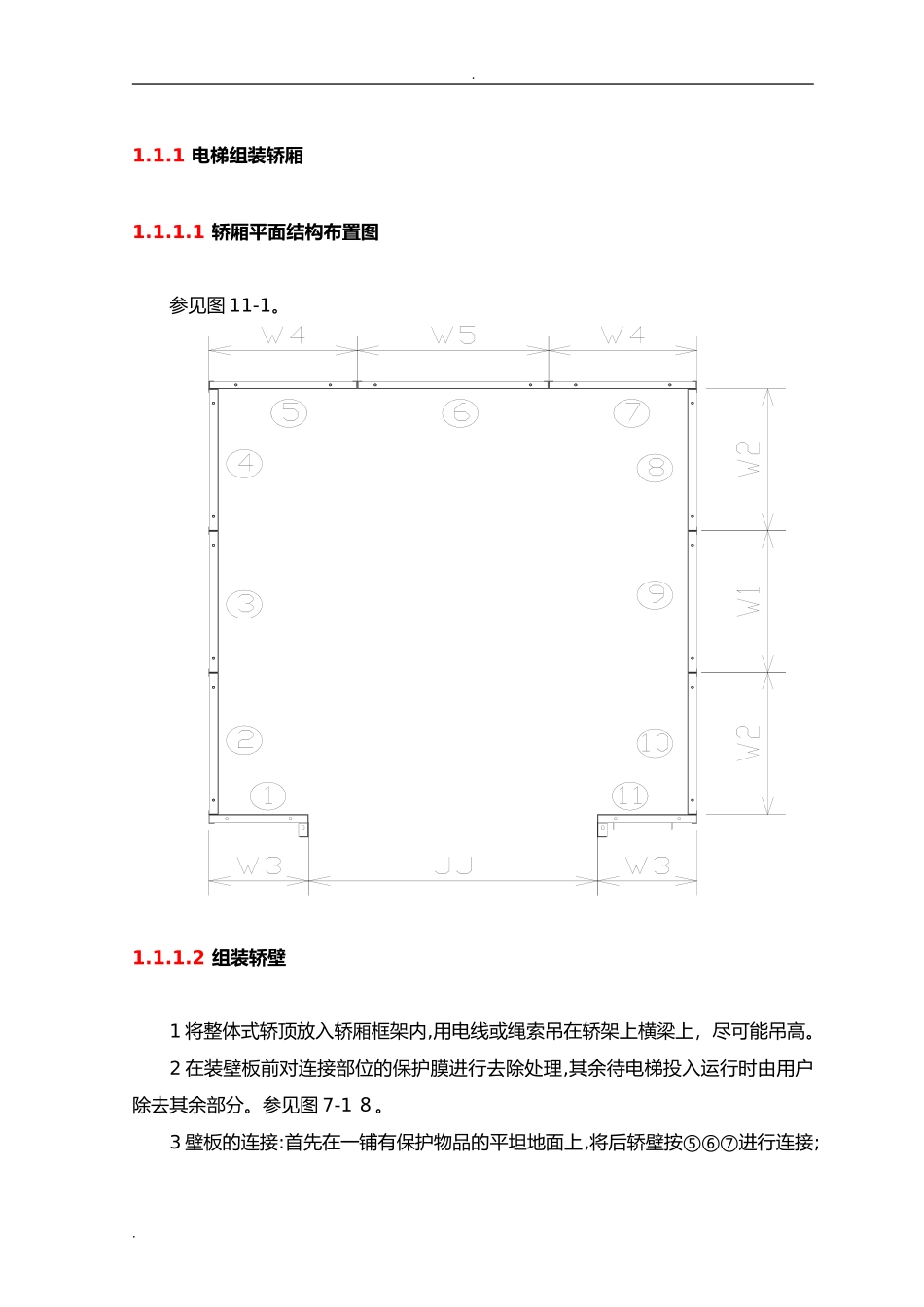

.1.1.1电梯组装轿厢1.1.1.1轿厢平面结构布置图参见图11-1。1.1.1.2组装轿壁1将整体式轿顶放入轿厢框架内,用电线或绳索吊在轿架上横梁上，尽可能吊高。2在装壁板前对连接部位的保护膜进行去除处理,其余待电梯投入运行时由用户除去其余部分。参见图7-1８。3壁板的连接:首先在一铺有保护物品的平坦地面上,将后轿壁按⑤⑥⑦进行连接;..其次将左右侧轿壁（②③④/⑧⑨⑩)进行连接；前壁板等装完装饰顶后进行安装。注意:1）必须保护轿壁表面不被划伤；2）连接时注意轿壁板上标识的箭头方向一致且向上。3.1壁板间的连接使用6支M6×15长螺母进行连接,中间与转角部位的连接参见图11-2。图11-23.2轿壁与轿厢地板的连接参见图1１-3。3.3操纵盘壁板及前壁板与轿厢底板的连接通过轿厢地板上的孔进行，参见图11-4。图1１-3图11－4４壁板与壁板的平齐度应控制在１mm以内，参见图11-2。5壁板的安装顺序：首先安装组装好的后壁板组合,其次安装左或右侧壁板组合。注意：1)、应尽可能使组合的壁板下端（在同一水平面内。..2)、调整壁板间的水平度在标准值内。3)、应完全拧紧壁板间的连接螺栓，待校正轿壁时再松开。6壁板与轿底踢脚板的连接螺栓，轻轻紧固，待校正完成后完全紧固。7安装轿顶８安装前壁板及前框板9安装轿门导轨组件10在轿厢的左右前壁板位置,用线坠测量轿厢在Ｘ、Y方向上的垂直度。X、Y方向上的垂直度偏差应控制在应在1mm以内，否则应在轿底称重橡胶与轿底托架之间插入垫片进行调整。参见图11－５。图１１－51）方向的倾斜：在AD插入或从BC抽出垫片。２）方向的倾斜:在BC插入或从AD抽出垫片。3)方向的倾斜：在ＣD插入或从AB抽出垫片。4)方向的倾斜：在AＢ插入或从CD抽出垫片。1.1.1.3轿顶的安装1轿顶总体布置图,参见图11-６。..图1１-６２轿厢壁板组装完成后,将原来吊在上横梁上的轿顶对应其与轿壁的连接孔慢慢放下,然后用螺栓固定。注意风扇孔的位置在轿厢后侧，轿壁与轿壁拼装时不能少一颗螺栓,防止引起电梯运行过程当中轿壁与轿壁之间的声响。参见图1１-7、11-8。..图11－7图1１-8３轿顶校正器的安装..图1１－9为轿顶校正器示意图。图１1－10为轿顶校正器安装示意图。11.３．4安装前壁板及前框板11.3.4.１按图１１－2和图11-4将前壁板与轿壁及轿底连接,挂上螺栓,不紧固。１1.3.4.２将前框板与前壁板及轿顶进行连接，注意与前壁板的平面度要求<1mm。参见图11－2,11－8。注意：前框板应首先与前壁板连接紧固,其次将前壁板与侧壁板紧固。11.3.5调整轿厢位置，紧固各螺丝。顺序是先紧固轿壁连接处的螺丝,并按顺序从下到上。再紧固轿顶与轿壁的螺丝，并按顺序从后壁到侧壁。紧固时应保证连接紧密、间隙一致、夹角平行、板面平行、垂直。最后紧固轿底和侧轿壁的螺丝，这时最关键的是,应边调整边紧固保证轿厢整齐。轿壁的铅垂度为1/1000,平面度为＜1mm，前后、左右尺寸分中。待整个轿厢拼装完毕,要求个尺寸进行复查,并做好记录,以便查阅。6轿顶防护栏安装护栏高度一般为７０0mｍ，当防护栏与墙壁距离超过850mm时，护栏高度应为1１００mm。７轿顶风扇的安装所配风扇为轴流型风扇。其安装位置在轿顶后部。风扇马达接线，应区分电源的频率后正确插接。参见图１1-１1。..图11-111.1.1.4操纵盘安装1操纵盘底盒安装简图,参见图11-12。图11-１2操纵盘底盒体放入轿厢操纵盘壁板预留的孔内,利用侧面孔用螺栓固定。2将纵盘面板卡进操纵盘底盒内,调整操纵盘面板与轿厢壁板面平齐,平齐度＜1mm。1.1.1.5轿门联动机构及轿门的安装门机安装示意简图,参见图1１-13。..图1１-13１轿门装置的安装1.1门机安装臂的安装:按图11-14在轿厢立柱上安装门机安装臂,连接好斜拉杆临时紧固,待门机调整完毕后再拧紧螺母。1.2门机的安装:按图11-14将门机通过长条孔与横梁连接好,保证门机中心与轿厢中心一致。并通过长条孔调节门机的前后距离，使图1１-15中门机导轨和轿..门地坎的水平距离保证为5８±1mm；通过调整螺栓B保证高度方向门机导轨和地坎距离为(ＨＨ+87）±1mm,HH为轿厢进出口高度。图11-1430(HH+87)±1mm层门地坎轿门地坎门机导轨层门导轨HH+70mm图１1－1５1.3轿门的安装：（１)轿厢门扇的安装与厅门基本相同。轿...
