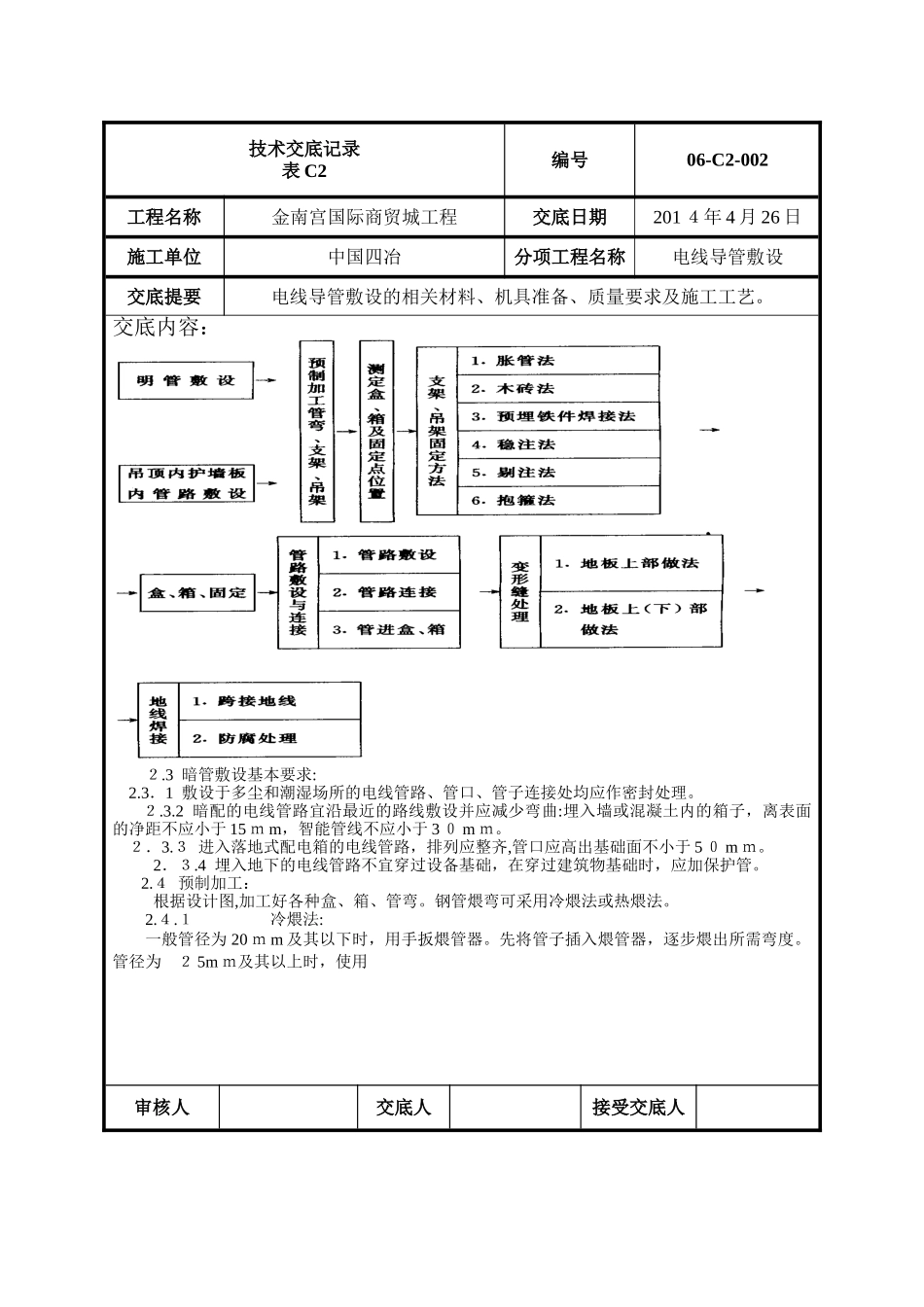

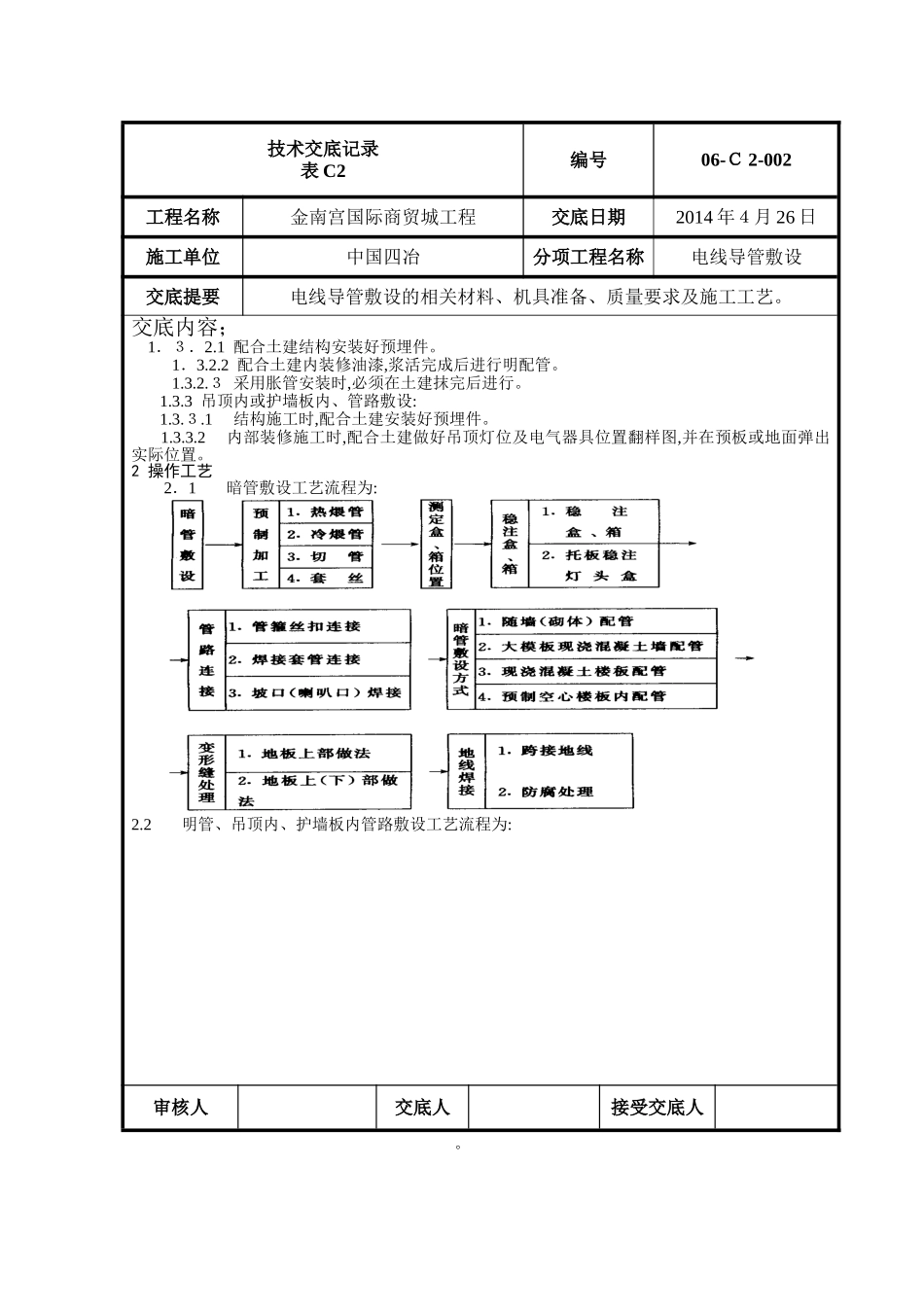

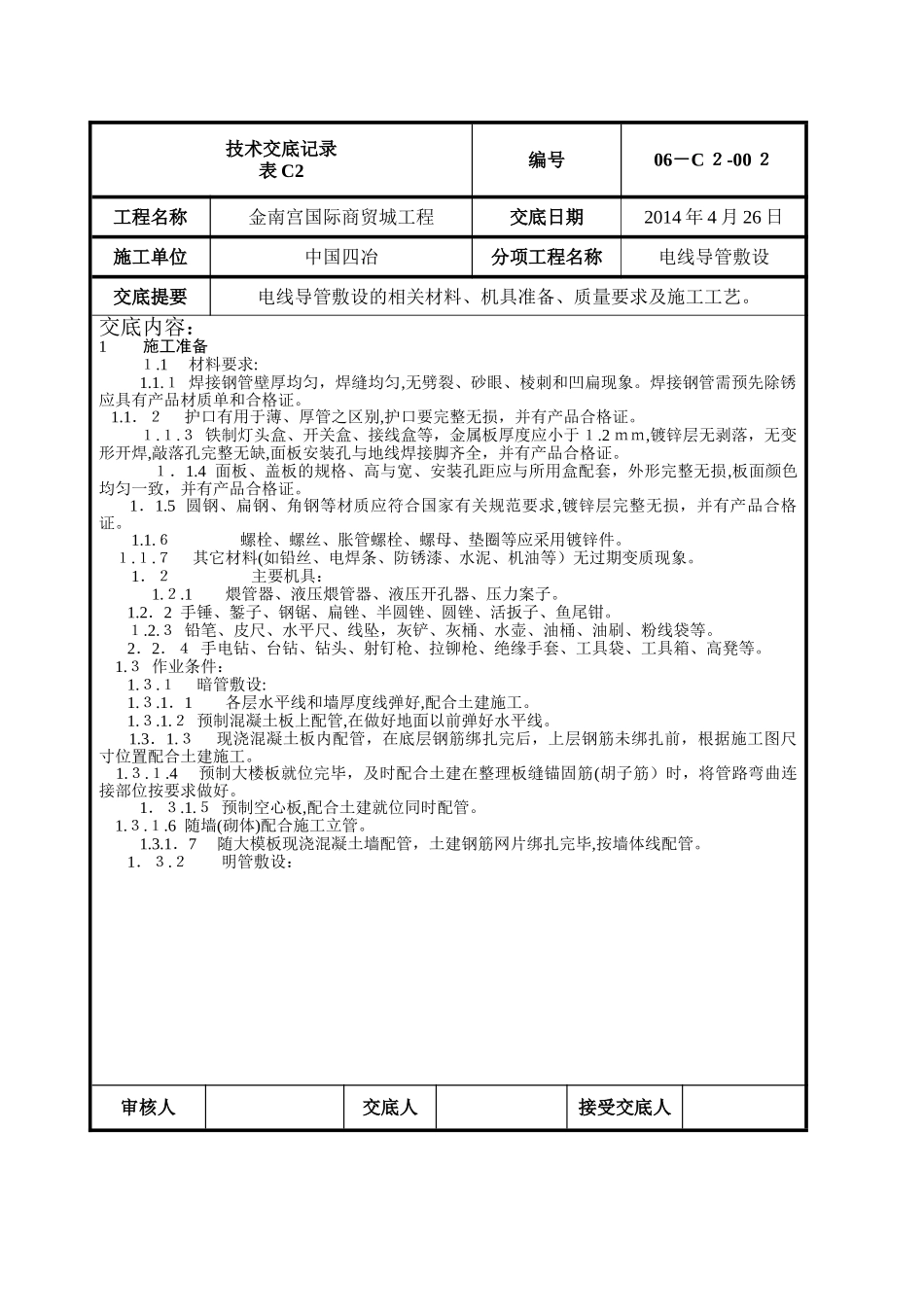

技术交底记录表C2编号06－C２-00２工程名称金南宫国际商贸城工程交底日期2014年4月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。交底内容：1施工准备１.1材料要求:1.1.１焊接钢管壁厚均匀，焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。焊接钢管需预先除锈应具有产品材质单和合格证。1.1．２护口有用于薄、厚管之区别,护口要完整无损，并有产品合格证。１.１.３铁制灯头盒、开关盒、接线盒等，金属板厚度应小于１.2ｍｍ,镀锌层无剥落，无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全，并有产品合格证。１．1.4面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损,板面颜色均匀一致，并有产品合格证。1．1.5圆钢、扁钢、角钢等材质应符合国家有关规范要求,镀锌层完整无损，并有产品合格证。1.1.６螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。１.１.７其它材料(如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。1．２主要机具：1.２.1煨管器、液压煨管器、液压开孔器、压力案子。1.2．2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。１.2.３铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。2．2．４手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。1.３作业条件：1.３.１暗管敷设:1.３.1．1各层水平线和墙厚度线弹好,配合土建施工。1.３.1.２预制混凝土板上配管,在做好地面以前弹好水平线。1.3．1.３现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。1.３.１.4预制大楼板就位完毕，及时配合土建在整理板缝锚固筋(胡子筋）时，将管路弯曲连接部位按要求做好。1．３.1.５预制空心板,配合土建就位同时配管。1.３.１.6随墙(砌体)配合施工立管。1.3.1．7随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕,按墙体线配管。1．３.２明管敷设：审核人交底人接受交底人技术交底记录表C2编号06-Ｃ2-002工程名称金南宫国际商贸城工程交底日期2014年４月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。交底内容；1．３．2.1配合土建结构安装好预埋件。1．3.2.2配合土建内装修油漆,浆活完成后进行明配管。1.3.2.３采用胀管安装时,必须在土建抹完后进行。1.3.3吊顶内或护墙板内、管路敷设:1.3.３.1结构施工时,配合土建安装好预埋件。1.3.3.2内部装修施工时,配合土建做好吊顶灯位及电气器具位置翻样图,并在预板或地面弹出实际位置。2操作工艺2．1暗管敷设工艺流程为:2.2明管、吊顶内、护墙板内管路敷设工艺流程为:审核人交底人接受交底人。技术交底记录表C2编号06-C2-002工程名称金南宫国际商贸城工程交底日期201４年4月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。交底内容：２.3暗管敷设基本要求:2.3．1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。２.3.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲:埋入墙或混凝土内的箱子，离表面的净距不应小于15ｍm，智能管线不应小于3０mｍ。２．3.３进入落地式配电箱的电线管路，排列应整齐,管口应高出基础面不小于5０mｍ。2．３.4埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。2.４预制加工：根据设计图,加工好各种盒、箱、管弯。钢管煨弯可采用冷煨法或热煨法。2.４.１冷煨法:一般管径为20ｍm及其以下时，用手扳煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为２5mｍ及其以上时，使用审核人交底人接受交底人技术交底记录表C２编号06－Ｃ2-０01工程名称金南宫国际商贸城工程交底日期２014年4月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。交底内容:液压煨管器,即先将管子放入模具，然后扳动煨管器，煨出所需弯度。２.4.２热煨法:首先炒干砂子,堵住管子一端，将干砂子灌入管内，用手锤敲打,直...
