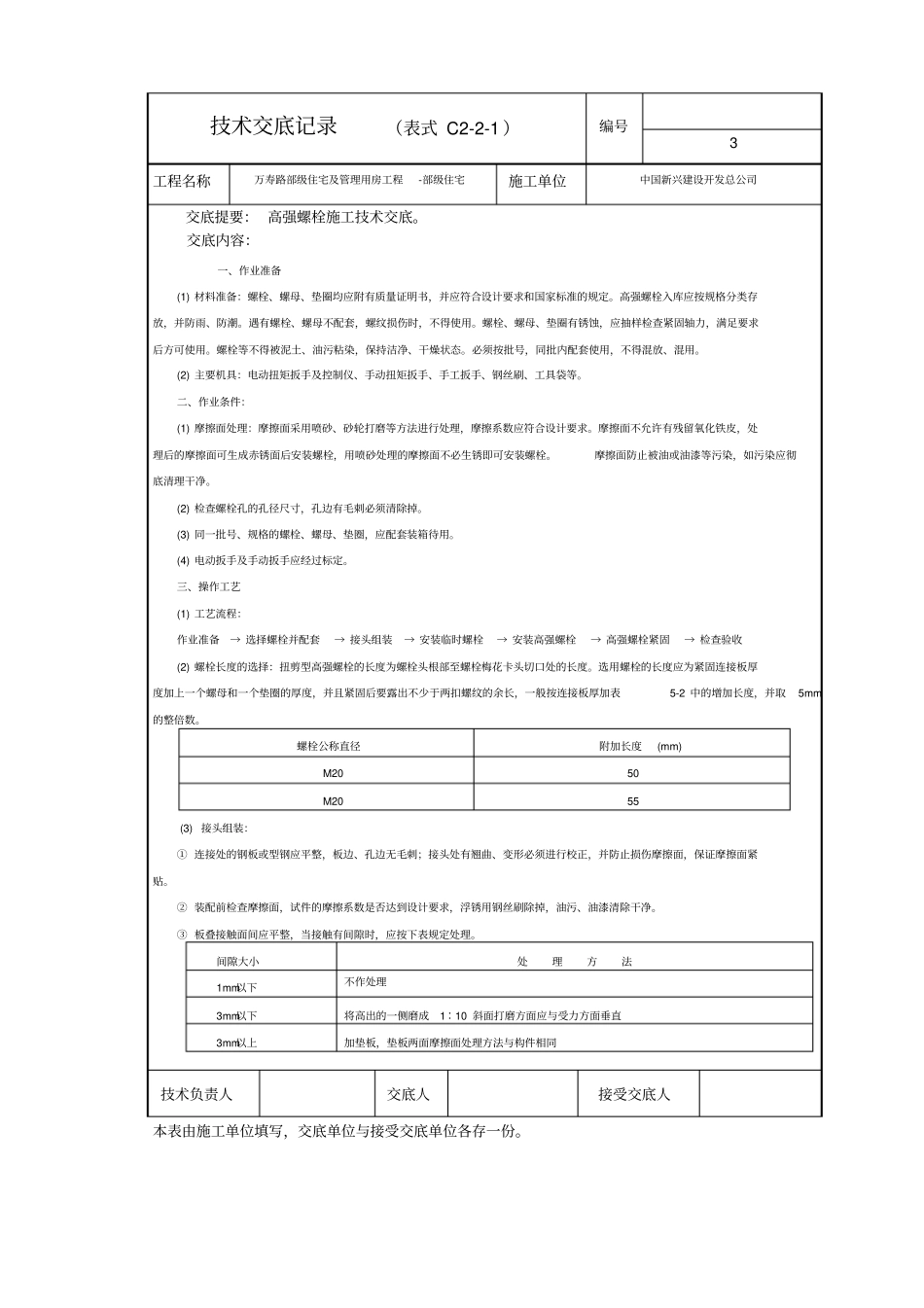

技术交底记录高强螺栓技术交底_第1页
1/4

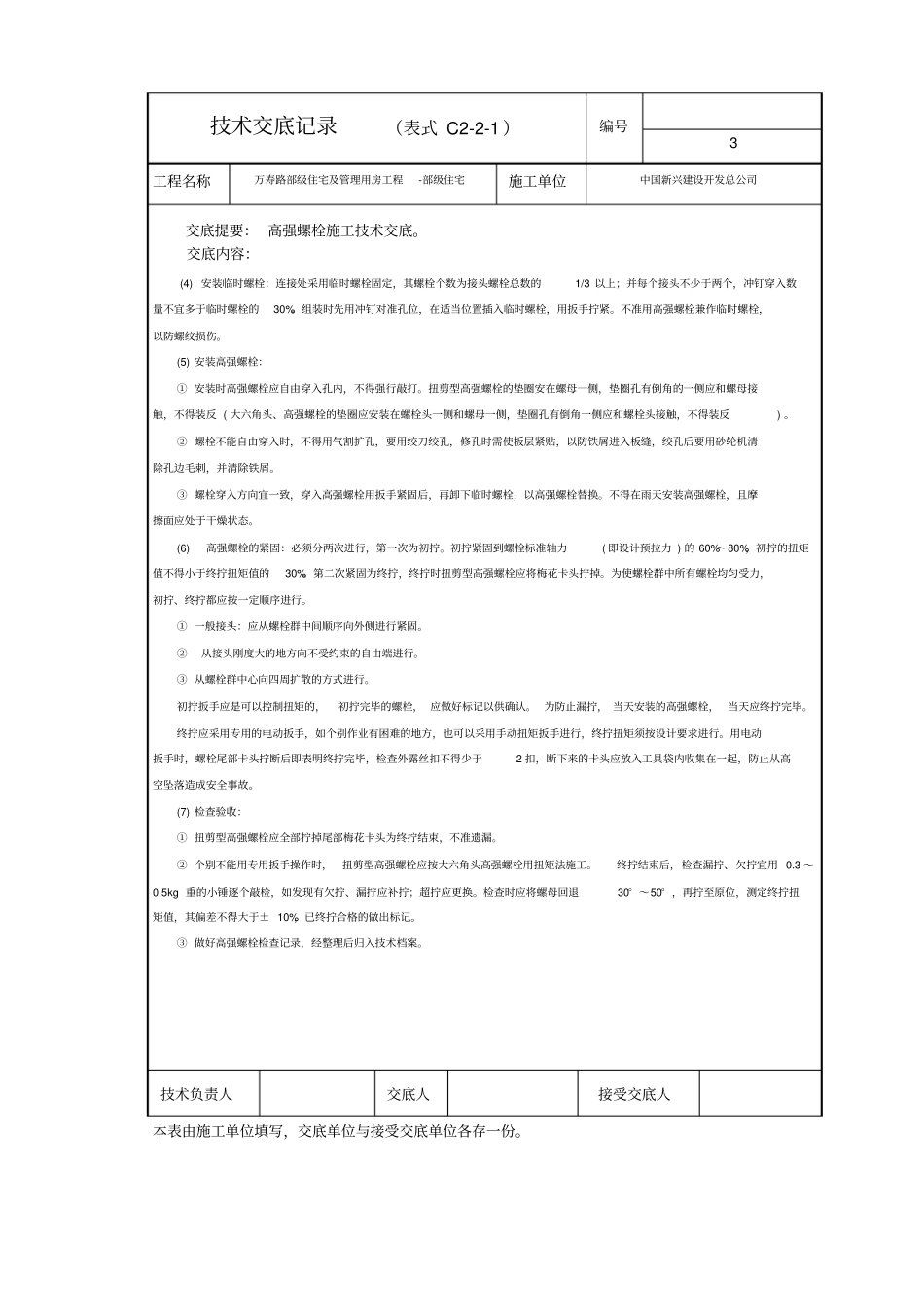

技术交底记录高强螺栓技术交底_第2页
2/4

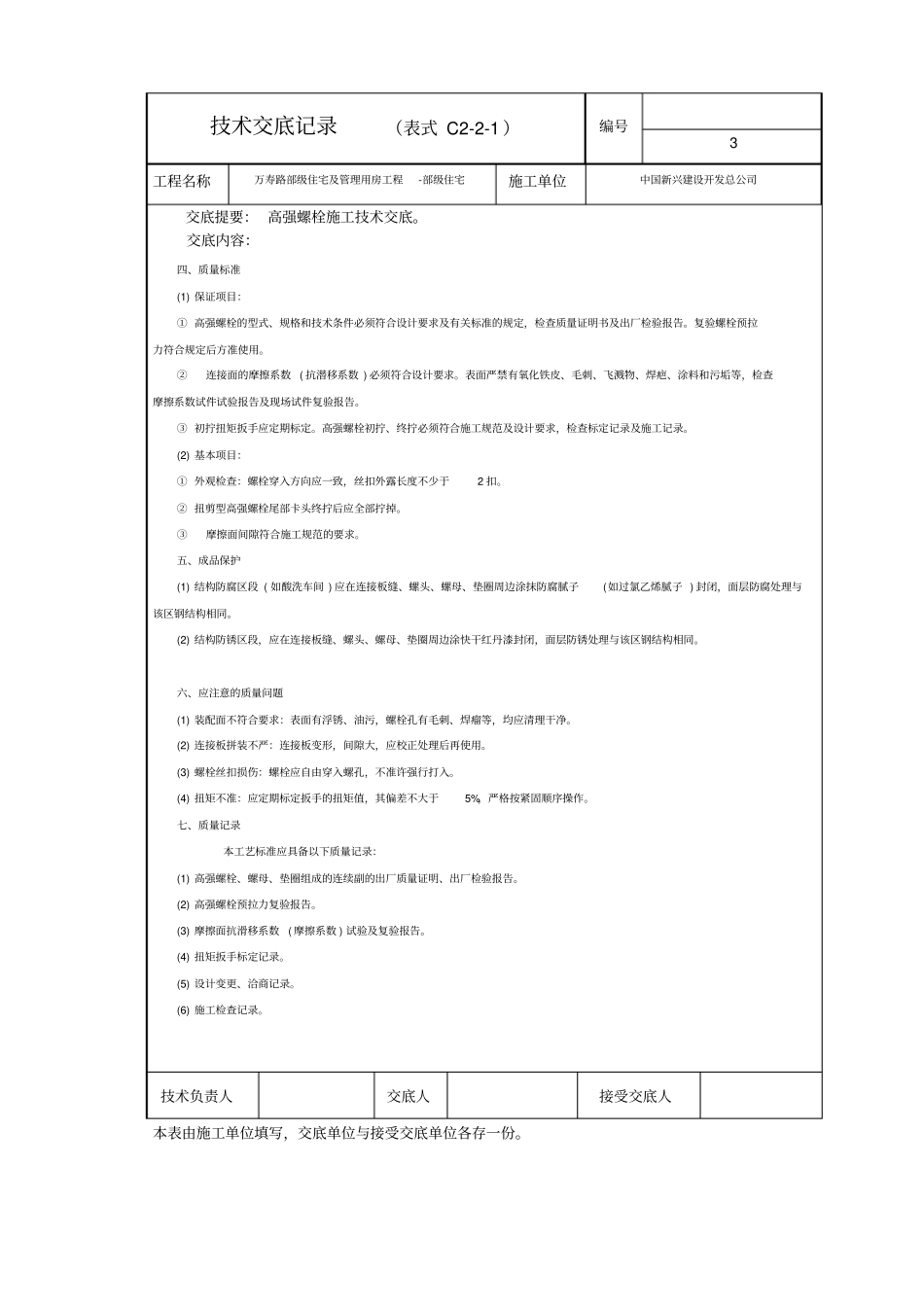

技术交底记录高强螺栓技术交底_第3页
3/4
技术交底记录(表式 C2-2-1 )编号3 工程名称万寿路部级住宅及管理用房工程-部级住宅施工单位中国新兴建设开发总公司交底提要: 高强螺栓施工技术交底。交底内容:一、作业准备(1) 材料准备:螺栓、螺母、垫圈均应附有质量证明书,并应符合设计要求和国家标准的规定。高强螺栓入库应按规格分类存放,并防雨、防潮。遇有螺栓、螺母不配套,螺纹损伤时,不得使用。螺栓、螺母、垫圈有锈蚀,应抽样检查紧固轴力,满足要求后方可使用。螺栓等不得被泥土、油污粘染,保持洁净、干燥状态。必须按批号,同批内配套使用,不得混放、混用。(2) 主要机具:电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。二、作业条件:(1) 摩擦面处理:摩擦面采用喷砂、砂轮打磨等方法进行处理,摩擦系数应符合设计要求。摩擦面不允许有残留氧化铁皮,处理后的摩擦面可生成赤锈面后安装螺栓,用喷砂处理的摩擦面不必生锈即可安装螺栓。摩擦面防止被油或油漆等污染,如污染应彻底清理干净。(2) 检查螺栓孔的孔径尺寸,孔边有毛刺必须清除掉。(3) 同一批号、规格的螺栓、螺母、垫圈,应配套装箱待用。(4) 电动扳手及手动扳手应经过标定。三、操作工艺(1) 工艺流程:作业准备→ 选择螺栓并配套→ 接头组装→ 安装临时螺栓→ 安装高强螺栓→ 高强螺栓紧固→ 检查验收(2) 螺栓长度的选择:扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度,并且紧固后要露出不少于两扣螺纹的余长,一般按连接板厚加表5-2 中的增加长度,并取5mm的整倍数。螺栓公称直径附加长度(mm) M20 50 M20 55 (3) 接头组装:① 连接处的钢板或型钢应平整,板边、孔边无毛刺;接头处有翘曲、变形必须进行校正,并防止损伤摩擦面,保证摩擦面紧贴。② 装配前检查摩擦面,试件的摩擦系数是否达到设计要求,浮锈用钢丝刷除掉,油污、油漆清除干净。③ 板叠接触面间应平整,当接触有间隙时,应按下表规定处理。间隙大小处理方法1mm以下不作处理3mm以下将高出的一侧磨成1∶10 斜面打磨方面应与受力方面垂直3mm以上加垫板,垫板两面摩擦面处理方法与构件相同技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录(表式 C2-2-1 )编号3 工程名称万寿路部级住宅及管理用房工程-部级住宅施工单位中国新兴建设开发总公司交底提要: 高强螺栓施...
