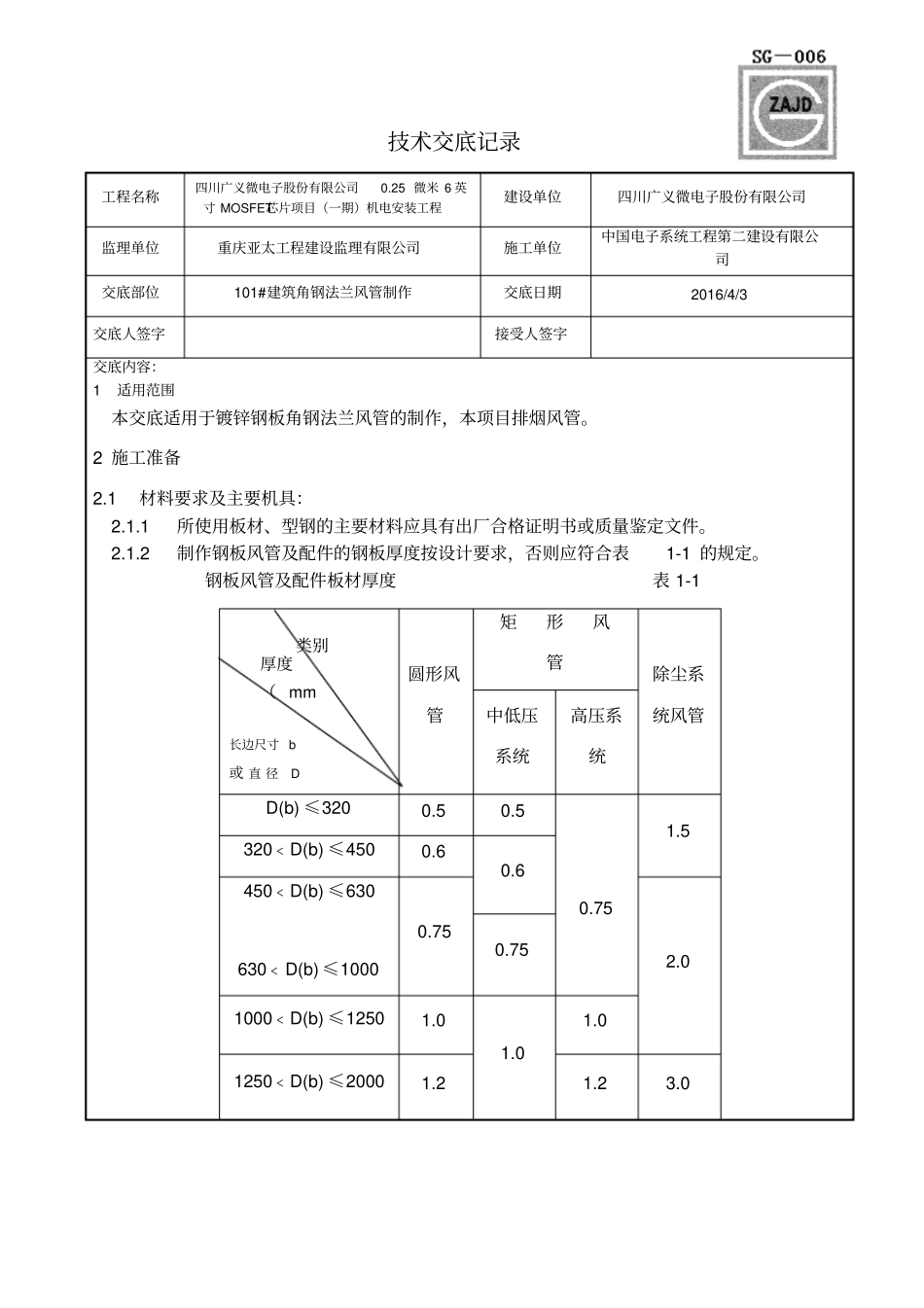

技术交底记录工程名称四川广义微电子股份有限公司0.25 微米 6 英寸 MOSFET芯片项目（一期）机电安装工程建设单位四川广义微电子股份有限公司监理单位重庆亚太工程建设监理有限公司施工单位中国电子系统工程第二建设有限公司交底部位101#建筑角钢法兰风管制作交底日期2016/4/3 交底人签字接受人签字交底内容：1适用范围本交底适用于镀锌钢板角钢法兰风管的制作，本项目排烟风管。2 施工准备2.1 材料要求及主要机具：2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。2.1.2 制作钢板风管及配件的钢板厚度按设计要求，否则应符合表1-1 的规定。钢板风管及配件板材厚度表 1-1 圆形风管矩形风管除尘系统风管中低压系统高压系统D(b) ≤320 0.5 0.5 0.75 1.5 320﹤D(b) ≤450 0.6 0.6 450﹤D(b) ≤630 630﹤D(b) ≤1000 0.75 2.0 0.75 1000﹤D(b) ≤1250 1.0 1.0 1.0 1250﹤D(b) ≤2000 1.2 1.2 3.0 长边尺寸 b 或 直 径D厚度（ mm类别2000﹤D(b) ≤4000 1.2 按设计要求排烟系统钢板厚度按高压系统选用。 2.1.3 镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷。性能应宜于机械咬口。 2.1.4 常用机具有：折弯机、咬口机、三型生产线、角钢法兰生产线、等离子数控生产线、合缝机、液压铆钉机、折方机、电、气焊设备、钢直尺、角尺量器、划规、划针、洋冲、木锤、钢卷尺、等小型工具。2.2 作业条件：2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的加工场所。具备三通一平（通水、通电、通路及土地平整）施工条件。洁净风管配件加工宜在水泥地面等硬化地面进行，地面上应铺设5mm的地毯，避免钢板在制作过程中破坏锌层，穿洁净区的风管按净化风管要求进行加工、清洗。2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。夜间施工有充足的照明设施。电动工具、照明插座完好。作业地点要配有消防器材。文明施工。3 操作工艺3.1 工艺流程：注：无设计要求时，镀锌风管成品不喷漆。3.2 放样时应充分考虑利用板材，减少废料，在允许的情况下，拼板使用，严禁浪费。例如采用1250mm规格的卷板无法兰连接时，一般按每节直管模数为1240mm长，半截管按620mm长为好。放样时应尽量考虑保证风管有效截面积，减小风道阻力。3.3 在使用等离子数控生产线进行下料时，下料数据要准确，并做好相应的施工安排，在操作过程中，要严格按照生产操作规程进行操作，不得马虎大意，不...
