抗拔桩承载力计算书VIP免费

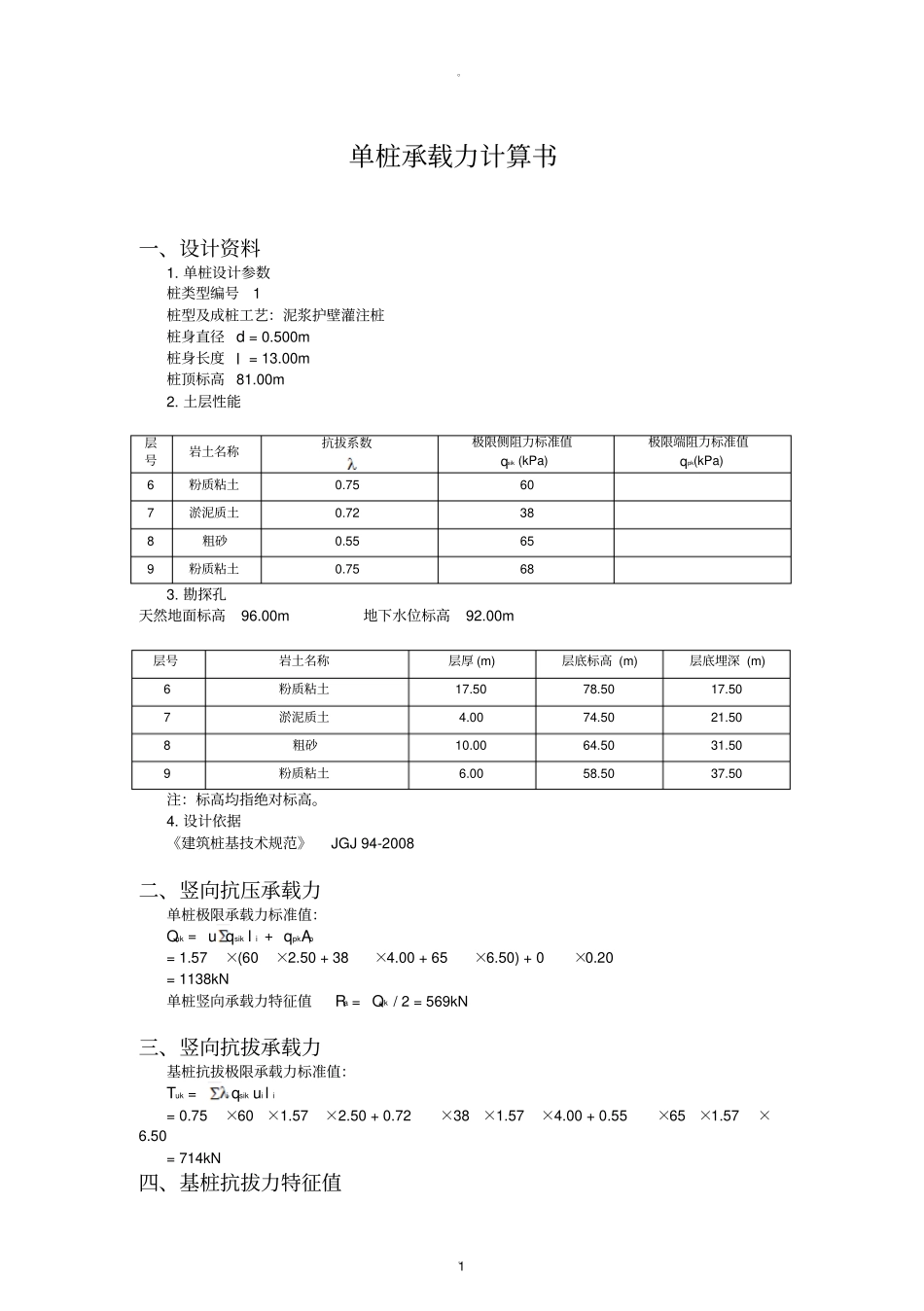

。。1 单桩承载力计算书一、设计资料1. 单桩设计参数桩类型编号1 桩型及成桩工艺：泥浆护壁灌注桩桩身直径 d = 0.500m 桩身长度 l = 13.00m 桩顶标高 81.00m 2. 土层性能层号岩土名称抗拔系数极限侧阻力标准值qsik (kPa) 极限端阻力标准值qpk(kPa) 6 粉质粘土0.75 60 7 淤泥质土0.72 38 8 粗砂0.55 65 9 粉质粘土0.75 68 3. 勘探孔天然地面标高96.00m 地下水位标高92.00m 层号岩土名称层厚 (m) 层底标高 (m) 层底埋深 (m) 6 粉质粘土17.50 78.50 17.50 7 淤泥质土4.00 74.50 21.50 8 粗砂10.00 64.50 31.50 9 粉质粘土6.00 58.50 37.50 注：标高均指绝对标高。4. 设计依据《建筑桩基技术规范》JGJ 94-2008 二、竖向抗压承载力单桩极限承载力标准值：Quk = u qsik l i + qpkAp= 1.57 × (60 × 2.50 + 38 × 4.00 + 65 × 6.50) + 0 × 0.20 = 1138kN 单桩竖向承载力特征值Ra = Quk / 2 = 569kN 三、竖向抗拔承载力基桩抗拔极限承载力标准值：Tuk = i qsik uil i= 0.75 × 60 × 1.57 × 2.50 + 0.72 × 38 × 1.57 × 4.00 + 0.55 × 65 × 1.57 ×6.50 = 714kN 四、基桩抗拔力特征值。。2 Rtu =Tuk/2+ Gp=714/2+0.5x0.5x3.14x13x25x1.35=612Kn 。。3 桩身强度计算书一、设计资料1. 基本设计参数桩身受力形式：轴心抗拔桩轴向拉力设计值：N' = 750.00 KN 轴向力准永久值：Nq = 560.00 KN 不考虑地震作用效应主筋： HRB400 f y = 360 N/mm2Es = 2.0×105 N/mm2箍筋： HRB400 钢筋类别：带肋钢筋桩身截面直径：D = 500.00 mm 纵筋合力点至近边距离：as = 35.00 mm 混凝土： C30 f tk = 2.01 N/mm2最大裂缝宽度限值：lim = 0.3000 mm 2. 设计依据《建筑桩基技术规范》JGJ 94-2008 《混凝土结构设计规范》GB 50010--2010 二、计算结果1. 计算主筋截面面积根据《混凝土结构设计规范》式（6.2.22 ）N' ≤ f yAs + f pyApy因为不考虑预应力，所以式中f py 及 Apy 均为 0 As = N'f y = 750.000 ×103360 = 2083.33 mm22. 主筋配置根据《建筑桩基技术规范》第4.1.1条第 1 款取最小配筋率min = 0.597% 验算配筋率时，取 = AsA = 2083.33196349.54 = 1.061% 根据《混凝土结构设计规范》第9.3.1条第 1 款取最大配筋率max = 5.000% 因为...
