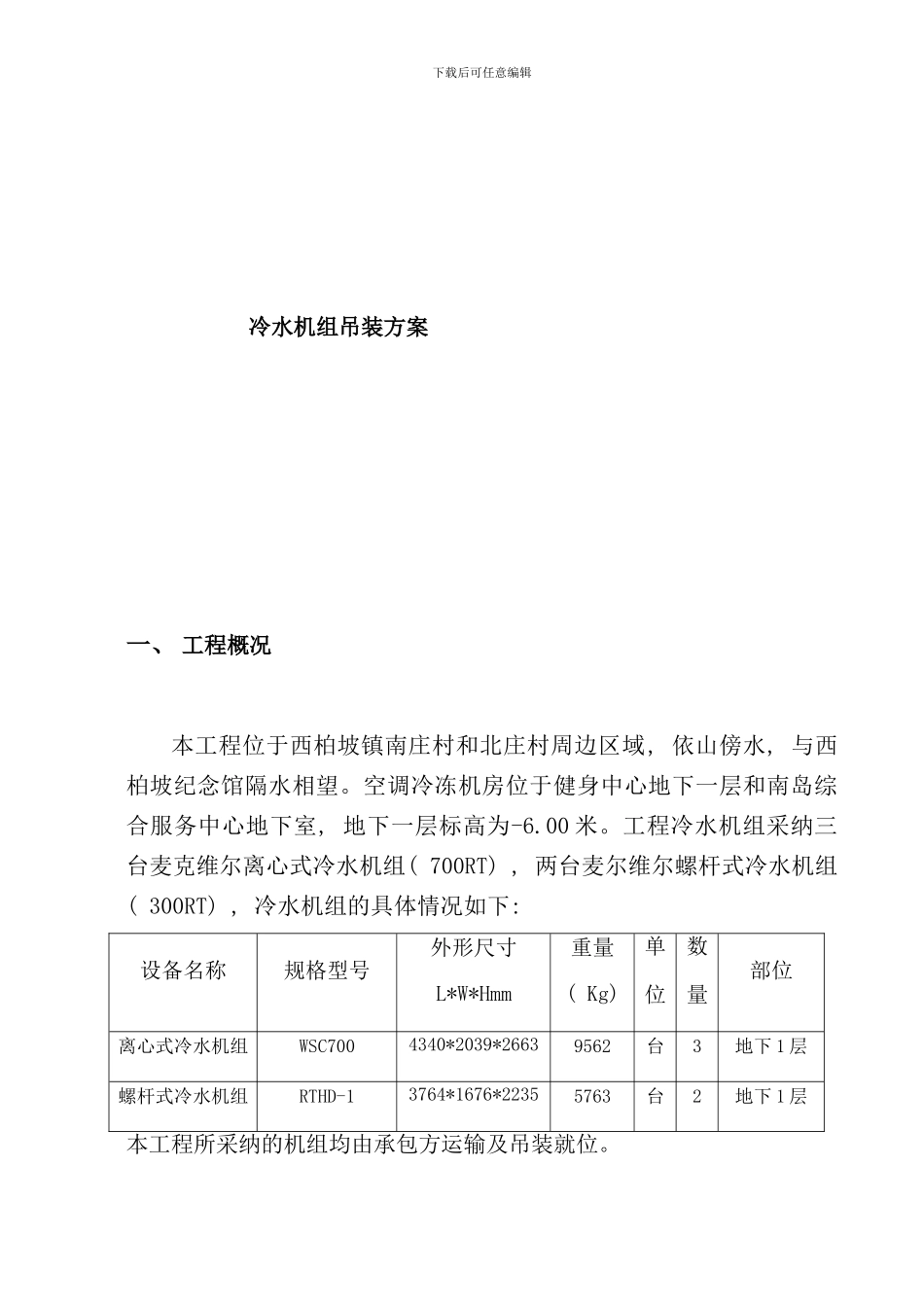

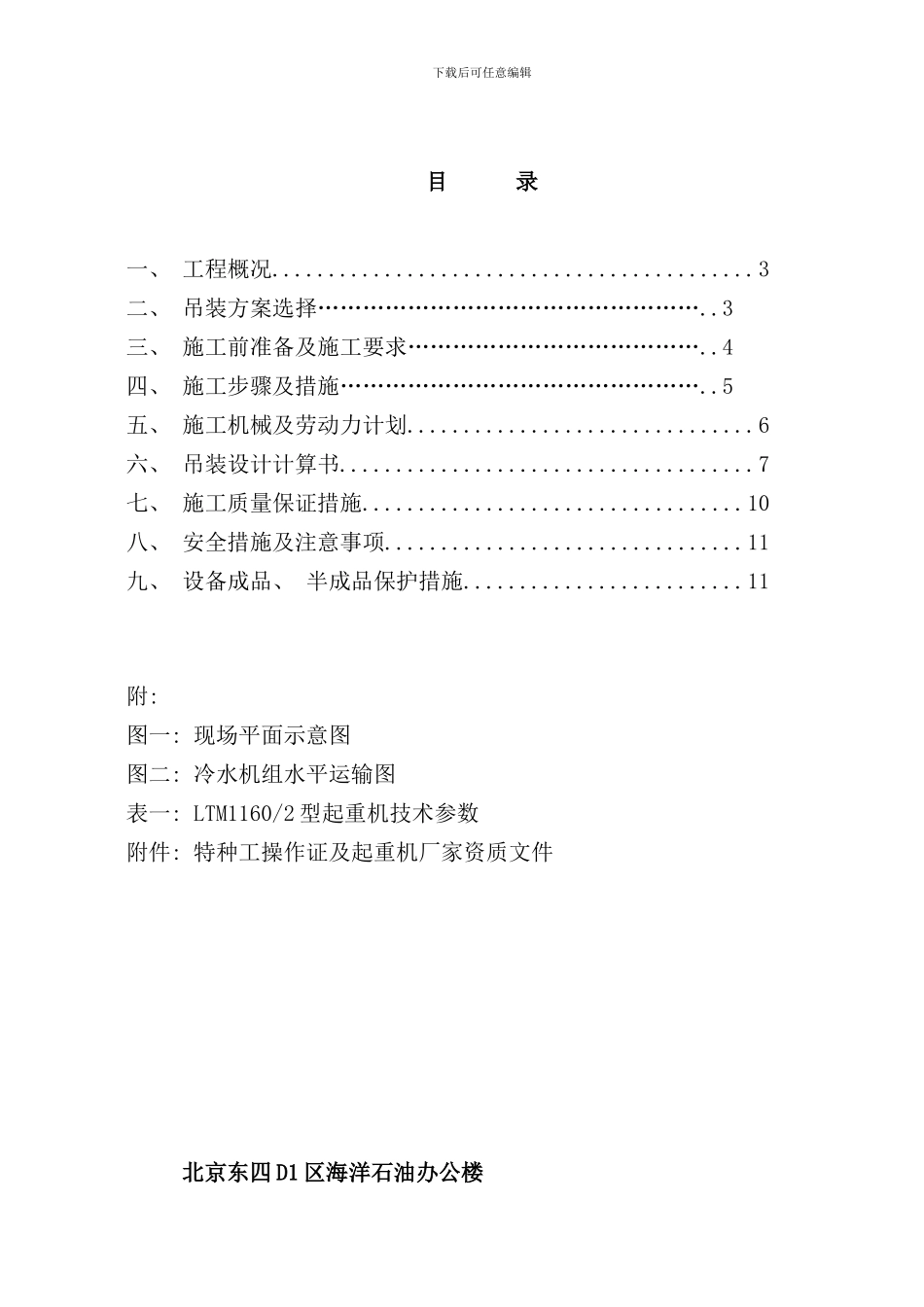

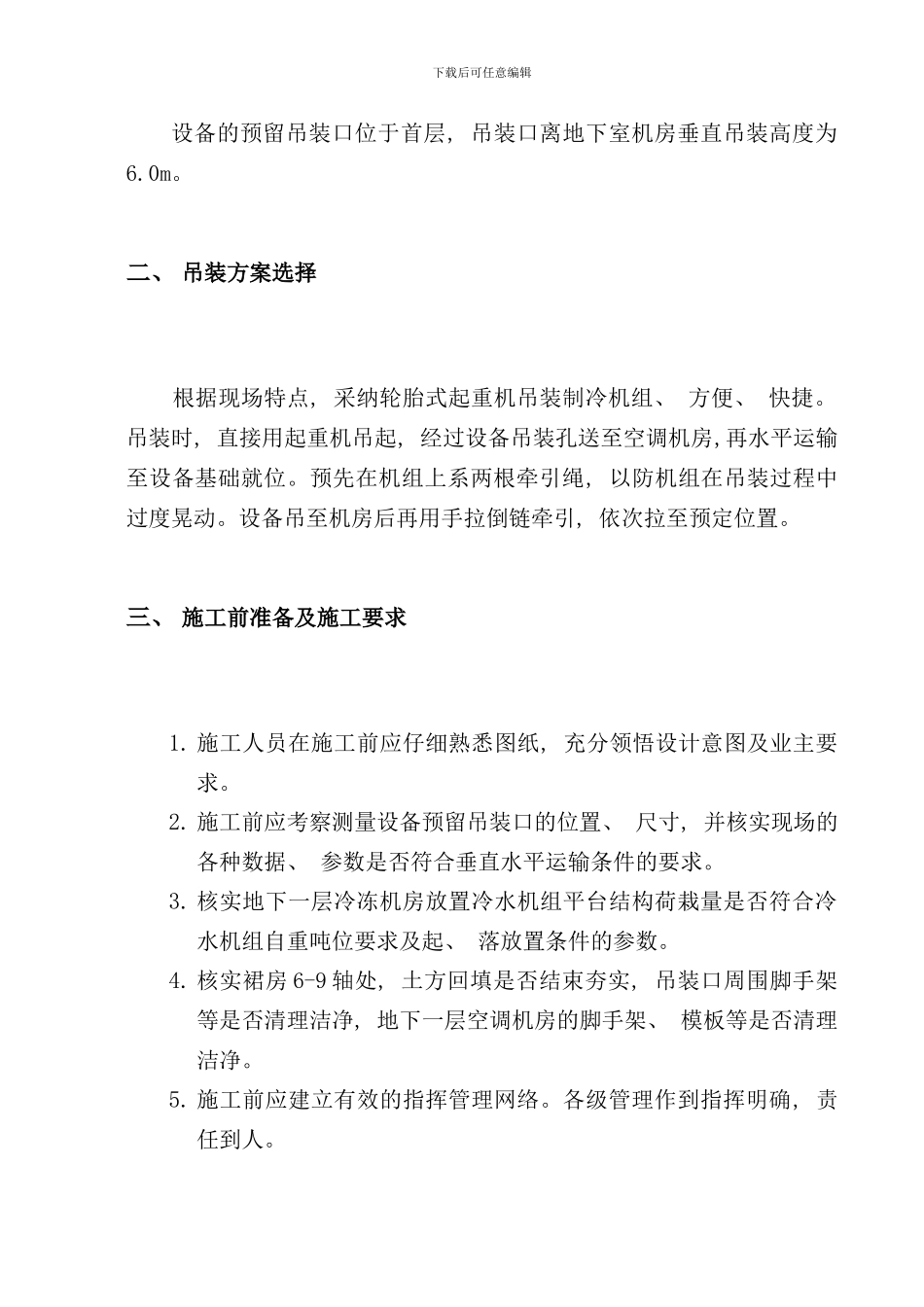

下载后可任意编辑目 录一、 工程概况...........................................3二、 吊装方案选择……………………………………………..3三、 施工前准备及施工要求…………………………………..4四、 施工步骤及措施…………………………………………..5五、 施工机械及劳动力计划...............................6六、 吊装设计计算书.....................................7七、 施工质量保证措施..................................10八、 安全措施及注意事项................................11九、 设备成品、 半成品保护措施.........................11附: 图一: 现场平面示意图图二: 冷水机组水平运输图表一: LTM1160/2 型起重机技术参数附件: 特种工操作证及起重机厂家资质文件 北京东四 D1 区海洋石油办公楼下载后可任意编辑冷水机组吊装方案一、 工程概况本工程位于西柏坡镇南庄村和北庄村周边区域, 依山傍水, 与西柏坡纪念馆隔水相望。空调冷冻机房位于健身中心地下一层和南岛综合服务中心地下室, 地下一层标高为-6.00 米。工程冷水机组采纳三台麦克维尔离心式冷水机组( 700RT) , 两台麦尔维尔螺杆式冷水机组( 300RT) , 冷水机组的具体情况如下: 设备名称规格型号外形尺寸L*W*Hmm重量( Kg) 单位数量部位离心式冷水机组WSC7004340*2039*26639562台3地下 1 层螺杆式冷水机组RTHD-13764*1676*22355763台2地下 1 层本工程所采纳的机组均由承包方运输及吊装就位。下载后可任意编辑设备的预留吊装口位于首层, 吊装口离地下室机房垂直吊装高度为6.0m。二、 吊装方案选择根据现场特点, 采纳轮胎式起重机吊装制冷机组、 方便、 快捷。吊装时, 直接用起重机吊起, 经过设备吊装孔送至空调机房,再水平运输至设备基础就位。预先在机组上系两根牵引绳, 以防机组在吊装过程中过度晃动。设备吊至机房后再用手拉倒链牵引, 依次拉至预定位置。三、 施工前准备及施工要求1. 施工人员在施工前应仔细熟悉图纸, 充分领悟设计意图及业主要求。2. 施工前应考察测量设备预留吊装口的位置、 尺寸, 并核实现场的各种数据、 参数是否符合垂直水平运输条件的要求。3. 核实地下一层冷冻机房放置冷水机组平台结构荷栽量是否符合冷水机组自重吨位要求及起、 落放置条件的参数。4. 核实裙房 6-9 轴处, 土方回填是否结束夯实, 吊装口周围脚手架等是否清理洁净, 地下一层空调机房的脚手架、 模板等是...
