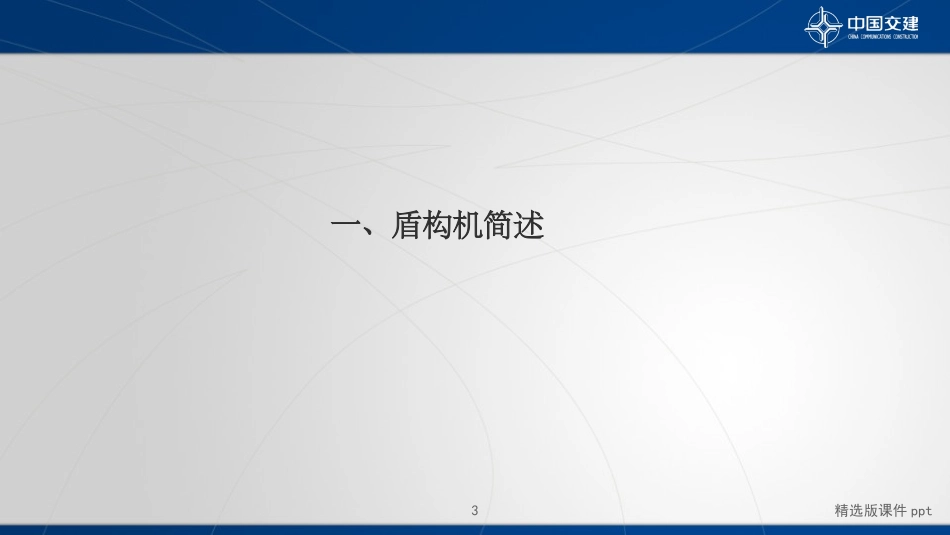

精选版课件ppt1土压盾构机施工技术让世界更畅通精选版课件ppt2Contents目录一、盾构机简述一、盾构机简述二、土压盾构机施工技术三、土压盾构机施工风险控制三、土压盾构机施工风险控制四、案例分析四、案例分析精选版课件ppt3一、盾构机简述精选版课件ppt4盾构机的选型三盾构机的分类一盾构机的基本构造及工作原理二精选版课件ppt5一、盾构机的分类盾构机均一地层盾构机复合地层盾构机地层盾构机岩层盾构机混合盾构机土压平衡型盾构机泥水盾构机开胸模式欠土压模式闭胸模式加气压模式泥水模式加气压模式隧道掘进机总称地层分类与盾构机之间的关系盾构机的适应性分类盾构机选型(二类)盾构机选模式(六种)全断面隧道掘进机硬岩隧道掘进机(TBM)（软土、软岩）精选版课件ppt61）通过土压作用于开挖面以平衡开挖面的水土压力。2）通过螺旋输送机排放渣土。1.土压平衡盾构机精选版课件ppt7主要用于软土、砂土、杂填土、粘土、粉质粘土、砂质粘土、淤泥质粘土、粉土、交杂少量砾石等地层，如北京、上海、西安、南京、长春、苏州等地铁部分标段。1）软土土压平衡盾构机精选版课件ppt82）复合式土压平衡盾构机主要用于长沙、昆明、南京、南昌、南宁等中风化、微风化砂质泥质板岩、中风化泥质粉砂岩、砾砂、角砾、块石、圆砾、碎石等交互复合地层，及用于成都、兰州、广州、深圳等中粗砂、松散卵石、密实卵石、上软下硬、岩层等地层。精选版课件ppt92.泥水平衡盾构机1）通过泥膜的张力保持水压力，以平衡作用于开挖面的土压力和水压力。2）开挖的渣土以泥浆形式输送到地面，经过分离再循环至开挖面。精选版课件ppt10泥水平衡盾构机日系泥水盾构常采用直控式，德系泥水盾构常采用气垫式。日系德系精选版课件ppt11主机尾盾中盾前盾拼装机抓取头防涌门管片拼装机托梁刀盘人舱盾尾刷螺旋机出土门螺旋输送机驱动部分推进油缸刀盘二、盾构机的基本构造及工作原理1.土压平衡盾构精选版课件ppt12土压平衡盾构结构土压平衡盾构结构刀盘刀盘前盾前盾尾盾尾盾中盾中盾精选版课件ppt13连接桥皮带机管片吊机轨道连接桥走道板皮带机从动滚筒管片吊机连接桥精选版课件ppt14前盾中盾尾盾操作室注浆系统膨润土液压站油脂系统配电柜循环水系统变电站污水站电线储存架设备预留区水管卷筒1号台车2号台车3号台车4号台车5号台车6号台车连接桥主机精选版课件ppt15盾尾密封盾尾密封人员舱人员舱螺旋输送机螺旋输送机管片安装机管片安装机精选版课件ppt16InjectionLowpressuregradientExcavationchamber80%70%50%0%0%80%100%WithoutinjectionWithinjection50%70%Plugarea100%95%90%85%ScrewconveyorDischargeEarthPressureEarthpressuredistributiondiagramTunnellingEquipment土压平衡盾构渣土压力分布图利用盾构施加于开挖舱内渣土的压力平衡开挖面水土压力土压盾构工作原理盾构法基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，这个钢质组件被称为盾构。盾构的另一个作用是能够承受来自地层的压力，防止地下水或流沙的入侵。精选版课件ppt17切削刀盘刀盘驱动马达排浆泵操作控制台推进千斤顶环片拼装机密封油脂装置气锁室压力夹舱密封隔舱板刀盘及切口环支撑环前端支撑环后端盾尾2.泥水盾构泥水平衡盾构机的主要结构泥水平衡盾构机的主要结构精选版课件ppt18泥水平衡盾构机的工作原理进泥管排泥管气压调节管开挖泥水舱气压调节舱精选版课件ppt19泥水盾构与土压平衡盾构的选择武汉地区掘进地层主要为粘土、淤泥及少部分角砾，故选择复合式土压平衡盾构机。泥水盾构特点土压平衡盾机特点场地要求较高；施工费用相对多；场地要求较低；施工费用相对少；三、盾构机的选型精选版课件ppt20面板式刀盘辐条式刀盘面板式：优点是开口率较小，软土口开口率一般在45%左右，复合地层开口率在30%左右，面板开口小，强度高，易于刀具布置，对正面土体支撑效果较好，土压波动小；缺点是传感器对正面土体的压力反映不够准确，渣土进入土仓相对困难。幅条式：优点是开口率大，渣土易进入土仓，不易形成泥饼，刀...
