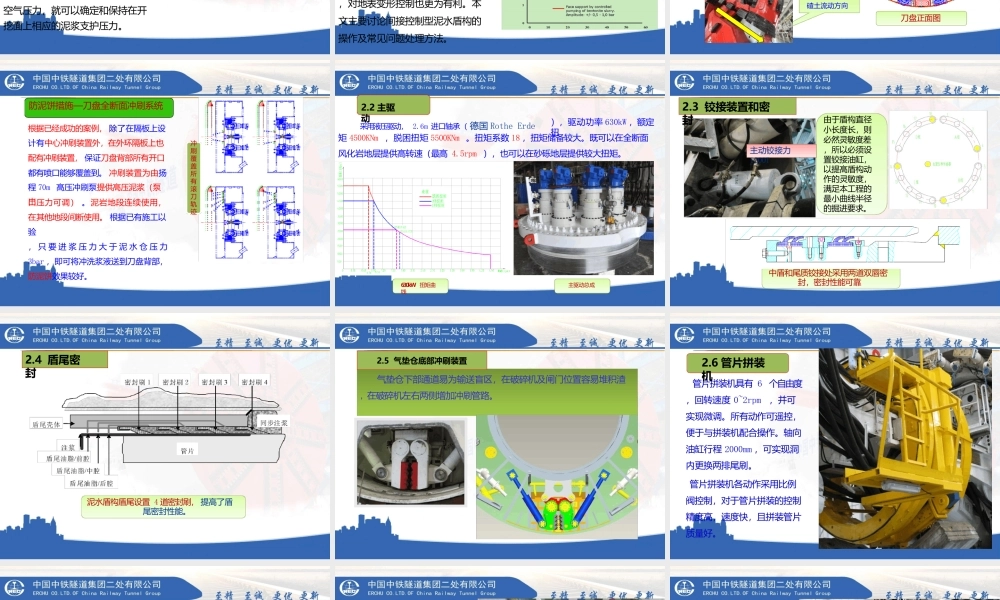

一、泥水盾构简介二、泥水盾构的结构原理三、泥水盾构各系统的组成四、泥水盾构地质适应范围五、泥水盾构操作技术六、泥水盾构常见问题处理方法泥水加压平衡盾构（ slurry pressure balance shield ），简称 SPB 盾构或泥水盾构。是在机械式盾构的前部设置隔板，与刀盘之间形成泥水仓 , 开挖面的稳定是将泥浆送入泥水仓内，在开挖面上用泥浆形成不透水的泥膜，通过该泥膜的张力保持水 压力，以平衡作用于开挖面的土压力和水压力。开挖的土砂以 泥浆形式输送到地面，通过泥水处理设备进行分离，分离后的 泥水进行质量调整，再输送到开挖面。泥水盾构根据泥水舱构造形式和对泥浆压力的控制方式的不同，泥水盾构可分为 : 直接控制型和间接控制型泥水直接控制直接控制型泥水盾构工作原理为：送泥泵从地面泥浆池将新鲜泥浆输入盾构泥水舱，与开挖泥土进行混合，形成稠泥浆，然后由排泥泵输送到地面泥水分离处理站，经分离后排除土碴，而稀泥浆流向调浆池，再对泥浆密度和浓度进行调整后，重新输入盾构循环使用。泥水间接控制地层刀盘进泥管排泥管压缩空气泥浆压缩空气连通管泥模形成区间接控制型泥水盾构的控制原理为：其泥水系统由泥浆和空气双重回路组成。在盾构的泥水舱内插装一道半隔板，在半隔板前充以压力泥浆，在半隔板后面盾构轴心线以上部分充以压缩空气，形成空气缓冲层，气压作用在半隔板后面与泥浆的接触面上，由于接触面上气、液具有相同压力，因此只要调节空气压力，就可以确定和保持在开挖面上相应的泥浆支护压力。间接控制型泥水盾构（ +/- 0.05bar ）与直接控制型泥水盾构 (+/-1.0bar) 相比，因间接控制型泥水盾构采用气压控制泥浆压力，气压具有缓冲作用，所以泥水压力的波动小 , 对开挖面土层支护更为稳定，对地表变形控制也更为有利。本文主要讨论间接控制型泥水盾构的操作及常见问题处理方法。两种控制体系的比较刀盘刀盘正面图2.1 刀盘主体结构：? 刀盘结构：六主梁 + 六副梁；? 开口率： 40% 刀盘的开口位置分散均布，使盘面没有大面积的面板；? 扭矩传递：刀盘依靠四牛腿及两道环形圈梁传递扭矩；? 刀盘开口形状设计利于碴土径向流动。碴土流动方向根据已经成功的案例， 除了在隔板上设计有中心冲刷装置外，在外环隔板上也配有冲刷装置， 保证刀盘背部所有开口都有喷口能够覆盖到。 冲刷装置为由扬程 70m 高压冲刷泵提供高压泥浆（泵出口压力可调） 。泥岩地段连续使用，在其他地段间断使...
