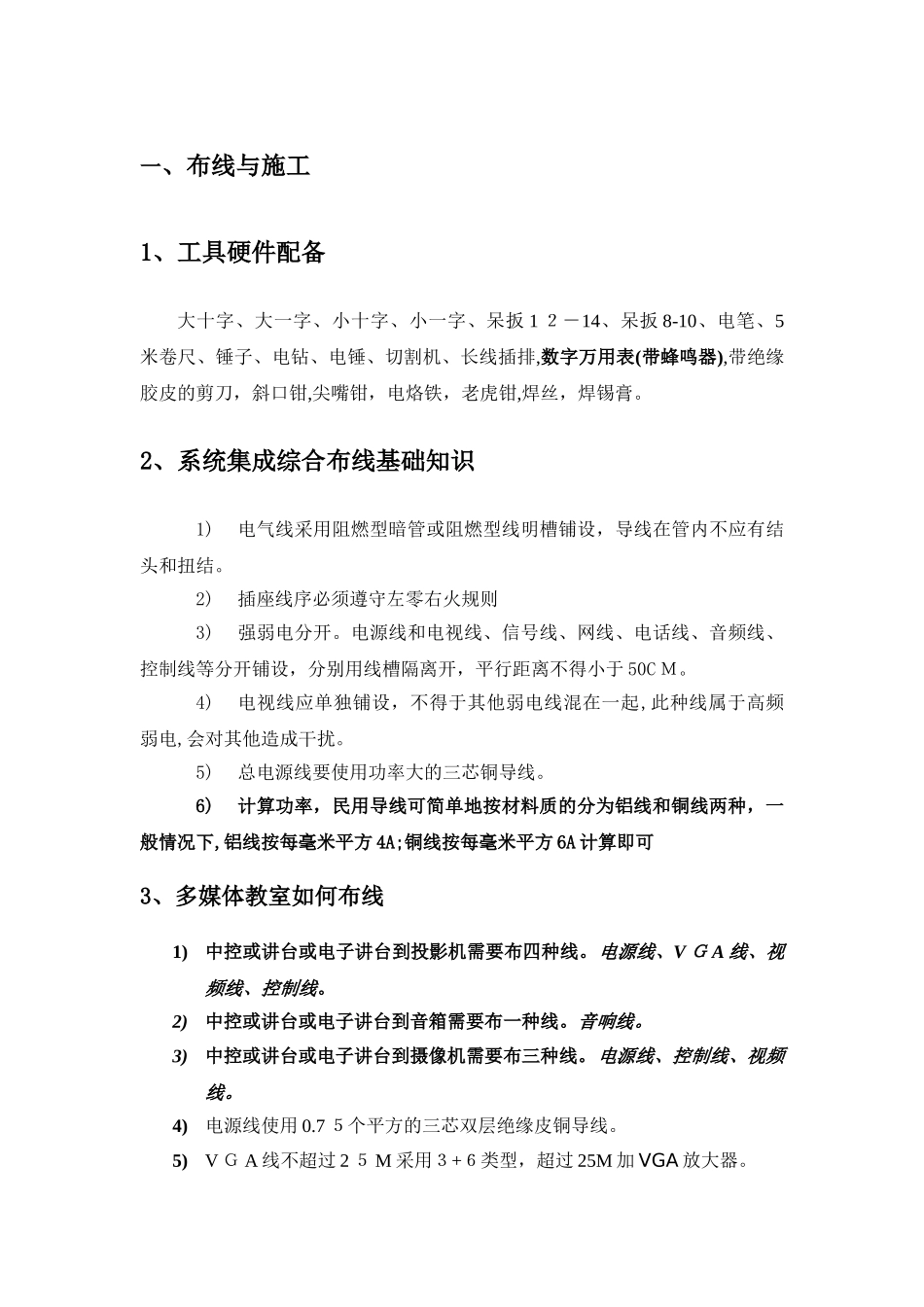

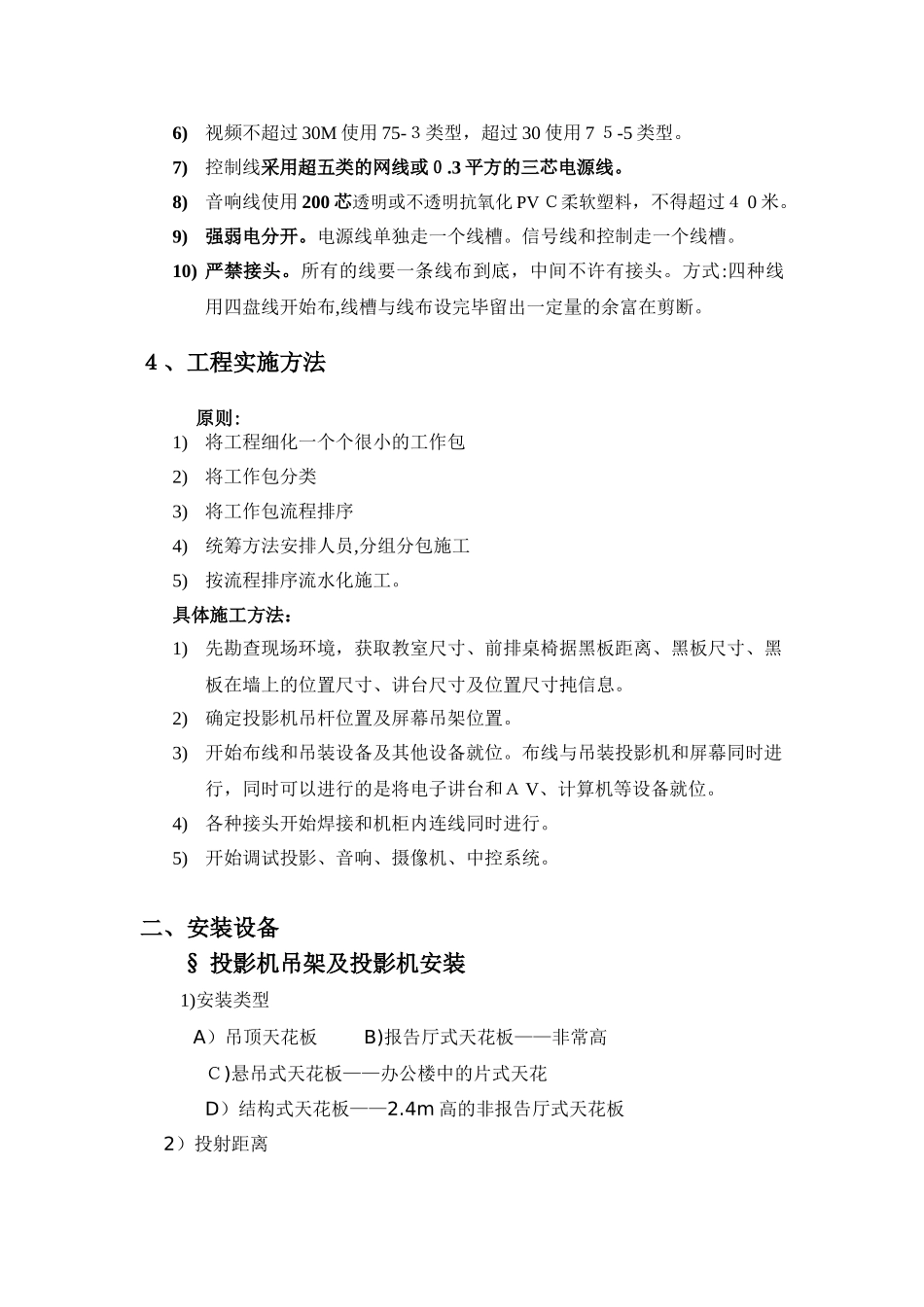

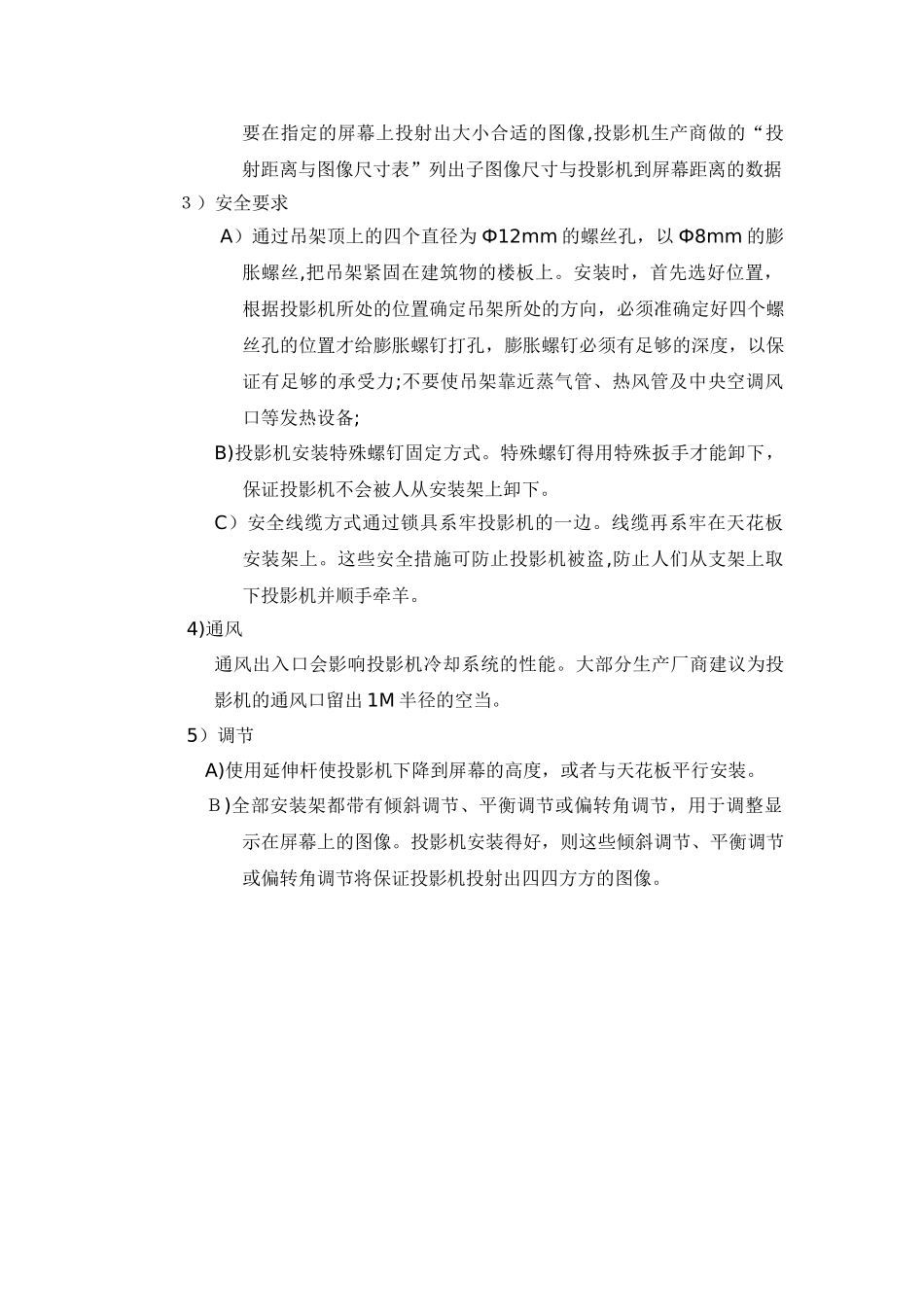

一、布线与施工1、工具硬件配备大十字、大一字、小十字、小一字、呆扳1２－14、呆扳8-10、电笔、5米卷尺、锤子、电钻、电锤、切割机、长线插排,数字万用表(带蜂鸣器),带绝缘胶皮的剪刀，斜口钳,尖嘴钳，电烙铁，老虎钳,焊丝，焊锡膏。2、系统集成综合布线基础知识1)电气线采用阻燃型暗管或阻燃型线明槽铺设，导线在管内不应有结头和扭结。2)插座线序必须遵守左零右火规则3)强弱电分开。电源线和电视线、信号线、网线、电话线、音频线、控制线等分开铺设，分别用线槽隔离开，平行距离不得小于50CＭ。4)电视线应单独铺设，不得于其他弱电线混在一起,此种线属于高频弱电,会对其他造成干扰。5)总电源线要使用功率大的三芯铜导线。6)计算功率，民用导线可简单地按材料质的分为铝线和铜线两种，一般情况下,铝线按每毫米平方4A;铜线按每毫米平方6A计算即可3、多媒体教室如何布线1)中控或讲台或电子讲台到投影机需要布四种线。电源线、VＧA线、视频线、控制线。2)中控或讲台或电子讲台到音箱需要布一种线。音响线。3)中控或讲台或电子讲台到摄像机需要布三种线。电源线、控制线、视频线。4)电源线使用0.7５个平方的三芯双层绝缘皮铜导线。5)VＧA线不超过2５M采用３+６类型，超过25M加VGA放大器。6)视频不超过30M使用75-３类型，超过30使用7５-5类型。7)控制线采用超五类的网线或０.3平方的三芯电源线。8)音响线使用200芯透明或不透明抗氧化PVＣ柔软塑料，不得超过４0米。9)强弱电分开。电源线单独走一个线槽。信号线和控制走一个线槽。10)严禁接头。所有的线要一条线布到底，中间不许有接头。方式:四种线用四盘线开始布,线槽与线布设完毕留出一定量的余富在剪断。４、工程实施方法原则:1)将工程细化一个个很小的工作包2)将工作包分类3)将工作包流程排序4)统筹方法安排人员,分组分包施工5)按流程排序流水化施工。具体施工方法：1)先勘查现场环境，获取教室尺寸、前排桌椅据黑板距离、黑板尺寸、黑板在墙上的位置尺寸、讲台尺寸及位置尺寸扽信息。2)确定投影机吊杆位置及屏幕吊架位置。3)开始布线和吊装设备及其他设备就位。布线与吊装投影机和屏幕同时进行，同时可以进行的是将电子讲台和ＡV、计算机等设备就位。4)各种接头开始焊接和机柜内连线同时进行。5)开始调试投影、音响、摄像机、中控系统。二、安装设备§投影机吊架及投影机安装1)安装类型A）吊顶天花板B)报告厅式天花板——非常高Ｃ)悬吊式天花板——办公楼中的片式天花D）结构式天花板——2.4m高的非报告厅式天花板2）投射距离要在指定的屏幕上投射出大小合适的图像,投影机生产商做的“投射距离与图像尺寸表”列出子图像尺寸与投影机到屏幕距离的数据３）安全要求A）通过吊架顶上的四个直径为Ф12mm的螺丝孔，以Ф8mm的膨胀螺丝,把吊架紧固在建筑物的楼板上。安装时，首先选好位置，根据投影机所处的位置确定吊架所处的方向，必须准确定好四个螺丝孔的位置才给膨胀螺钉打孔，膨胀螺钉必须有足够的深度，以保证有足够的承受力;不要使吊架靠近蒸气管、热风管及中央空调风口等发热设备;B)投影机安装特殊螺钉固定方式。特殊螺钉得用特殊扳手才能卸下，保证投影机不会被人从安装架上卸下。C）安全线缆方式通过锁具系牢投影机的一边。线缆再系牢在天花板安装架上。这些安全措施可防止投影机被盗,防止人们从支架上取下投影机并顺手牵羊。4)通风通风出入口会影响投影机冷却系统的性能。大部分生产厂商建议为投影机的通风口留出1M半径的空当。5）调节A)使用延伸杆使投影机下降到屏幕的高度，或者与天花板平行安装。Ｂ)全部安装架都带有倾斜调节、平衡调节或偏转角调节，用于调整显示在屏幕上的图像。投影机安装得好，则这些倾斜调节、平衡调节或偏转角调节将保证投影机投射出四四方方的图像。§幕的安装备注：安全上的注意1、银幕设置在天花板或强度不足的墙壁上时,产品有脱落的危险,所以要确保强度。2、装配与接电时,如果装配时不小心落下或接触不良,可能会造成为火灾、触电和烧毁幕电机,所以一定要小心。3、请不要在银幕上挂任何物品否则主体及银幕脱落。4、如果弄脏或划伤银幕会影响投影效果,注意以下几点：①请不要用手触摸银幕表面②...
