防雷接地施工技术交底专题培训课件VIP免费

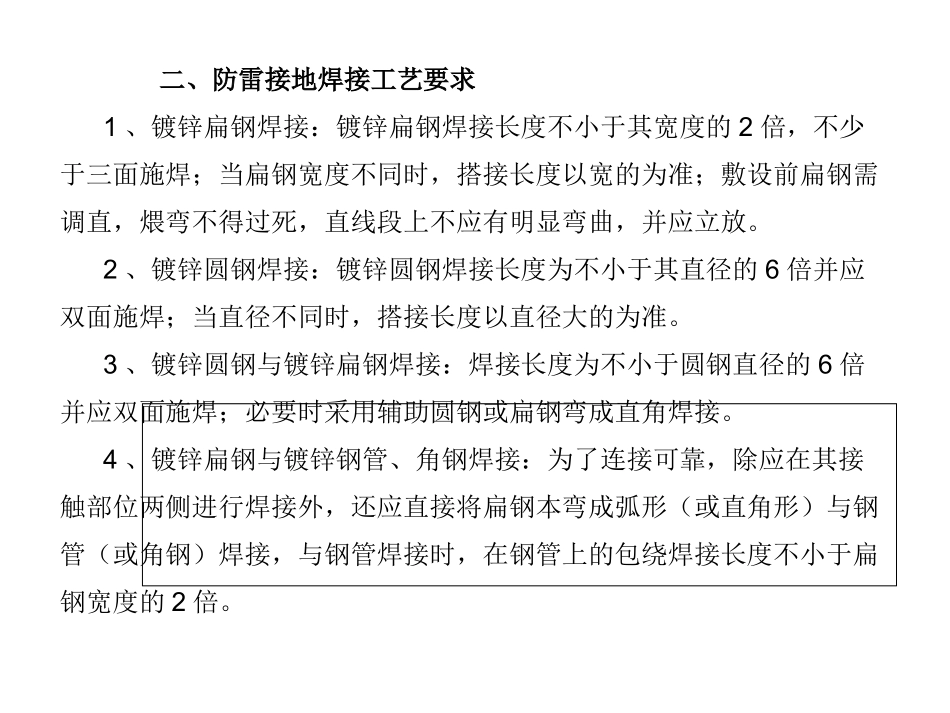

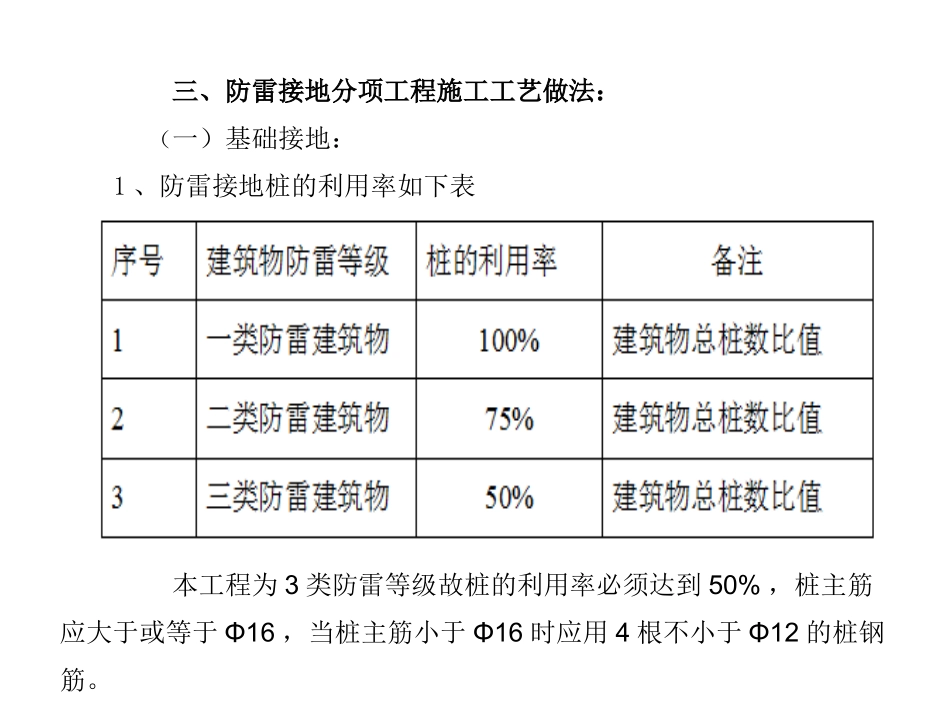

一、施工准备认真阅读电气施工图及建筑相关图纸，了解设计意图，准备好防雷接地系统施工的相关材料、机具设备，对防雷接地系统施工所需半成品进行加工，贮备具有专业水平的施工人员。防雷接地系统施工材料设备表序号材料、设备名称用途单位数量1-25*4热镀锌扁钢卫生间等电位、暗装避雷带m一批2-40*4热镀锌扁钢设备房及水电井接地m一批3-50*5热镀锌扁钢变配电室及发电机房接地m一批4ø10普通圆钢防雷接地系统搭接m一批5ø12热镀锌圆钢屋面明装避雷带m一批6100*100*10钢板变配电室及发电机房接地端子板块一批7直流焊机防雷接地焊接台28弯曲机防雷接地焊接半成品制作台19电子地阻仪防雷接地系统测试台1二、防雷接地焊接工艺要求1、镀锌扁钢焊接：镀锌扁钢焊接长度不小于其宽度的2倍，不少于三面施焊；当扁钢宽度不同时，搭接长度以宽的为准；敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。2、镀锌圆钢焊接：镀锌圆钢焊接长度为不小于其直径的6倍并应双面施焊；当直径不同时，搭接长度以直径大的为准。3、镀锌圆钢与镀锌扁钢焊接：焊接长度为不小于圆钢直径的6倍并应双面施焊；必要时采用辅助圆钢或扁钢弯成直角焊接。4、镀锌扁钢与镀锌钢管、角钢焊接：为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接，与钢管焊接时，在钢管上的包绕焊接长度不小于扁钢宽度的2倍。三、防雷接地分项工程施工工艺做法：（一）基础接地：1、防雷接地桩的利用率如下表本工程为3类防雷等级故桩的利用率必须达到50%，桩主筋应大于或等于Φ16，当桩主筋小于Φ16时应用4根不小于Φ12的桩钢筋。2、本工程利用基础地梁内2根不小于Φ16钢筋四周可靠连接并与桩钢筋可靠焊接成电气通路作为接地体，要求接地电阻不大于1欧姆，若基础梁筋小于16时则用4根部小于10的钢筋如下图所示。3、当结构基础为独立桩基时或结构挡墙四周无结构梁时应用-40*4的热镀锌扁钢通常焊接连通，接地扁钢与独立桩基内2根不小于Φ16钢筋可靠焊接，接地扁钢埋设深度不小于0.6cm如下图所示。4、用作接地体的地梁钢筋采用直螺纹时应用Φ10圆钢搭接如下图所示；基础无地梁时采用-40*4热镀锌扁钢与地梁焊接；所有设备用房均预留100*100*6的接地端子板，具体做法如下。（二）防雷引下线：1、利用结构柱内部2根不小于Φ16的主筋通长焊接连通作为防雷引下线，当结构柱内主筋小于Φ16时则利用4根不小于Φ10的主筋，引下线上部与接闪器焊接、下部分与接地体可靠焊接；引下线施工时应密切注意结构柱内钢筋变化。2、引下线钢筋直螺纹连接处都应用Φ10的圆钢做跨接连接；若作为引下线及均压环的钢筋采用冷搭接时，在搭接处应采用焊接连通；引下线在施工完成后应做好标示，以免连接时错焊或者漏焊方便检查如下图所示。（三）卫生间局部等电位1、图集标准做法：将卫生间四周地板钢筋用Φ10的圆钢可靠搭接形成闭合网，将闭合网内钢筋电焊成不大于0.6*0.6m的方格网，用Φ10圆钢及25*4的热镀锌扁钢从底板钢筋上引至等电位箱如下图所示。2、优化做法：在卫生间等电位就近结构柱内选择一根不小于Φ16的主筋作为等电位专用引下线，此引下线底端与接地体可靠焊接，竖向每层等电位箱用Φ10圆钢及25*4的镀锌扁钢与引下线可靠焊接；卫生间等电位连接线不得串联且严禁与防雷引下线及均压环连接。（四）均压环及门窗接地1、均压环设置必须根据建筑物防雷类别确定如下表所示2、应利用建筑物四周结构梁外侧上下钢筋通长焊接连通形成均压环；当利用梁外侧上下钢筋有困难时可利用梁水平钢筋，用作均压环的结构钢筋必须与每一处防雷引下线的每一根钢筋可靠焊接；水平结构梁主筋用作均压环时，全长不少于2处将两根主筋用不小于￠10的圆钢焊接连通；如右图所示。3、根据不同建筑物防雷类别高层建筑物一定高度上所有靠外墙的金属门窗均应做可靠接地具体做法如下图所示。4、金属门窗接地工程实例（四）避雷带1、屋面避雷网格根据不同建筑物防雷类别不同确定如下表2、避雷带各施工节点大样如下：四、防雷测试1、测试仪表选用ZC-8/500V地阻仪或电子地阻仪，仪表必须经专门检验部门校核后，测试数据...
