二极管入门知识：二极管结构和工作原理VIP免费

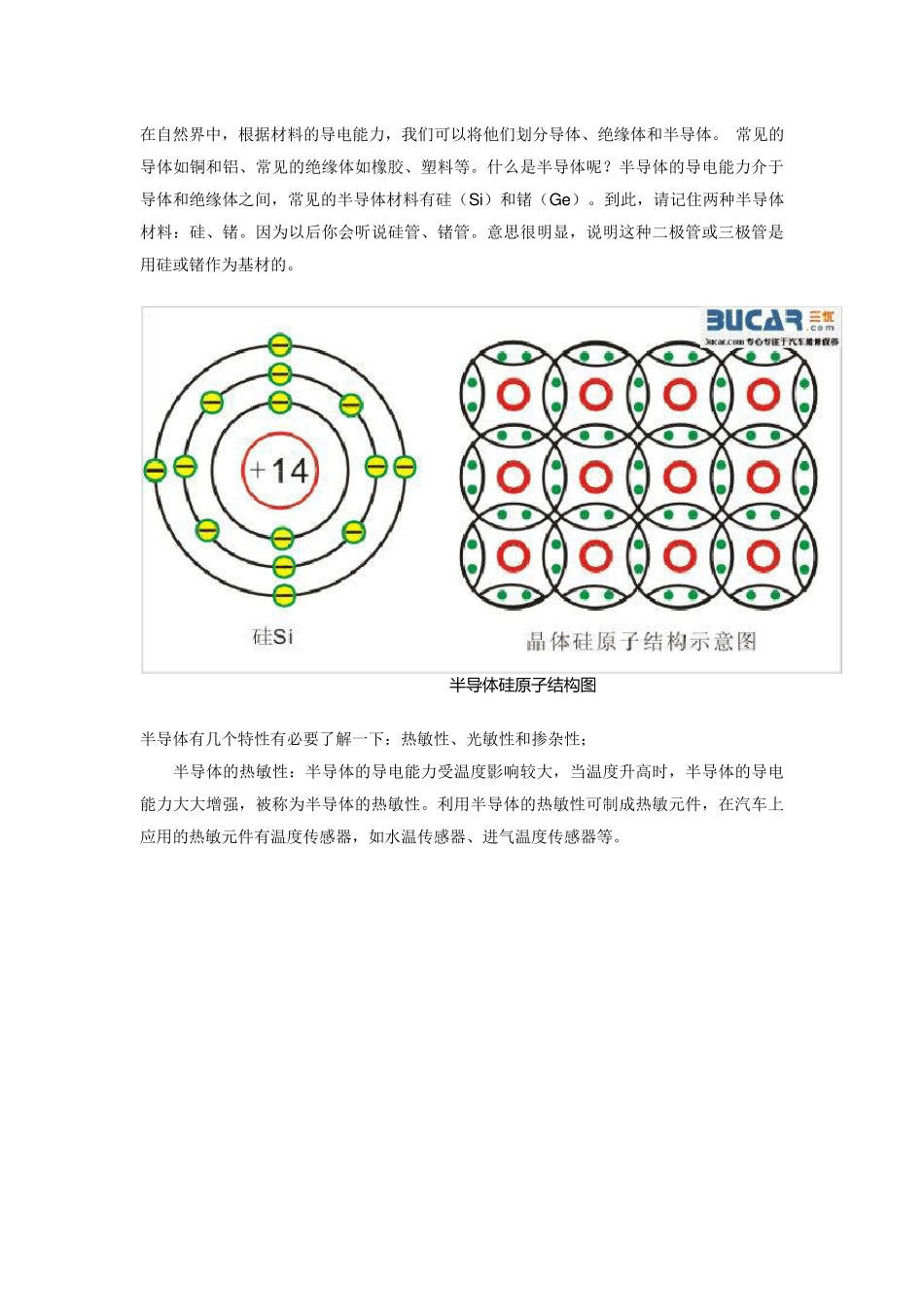

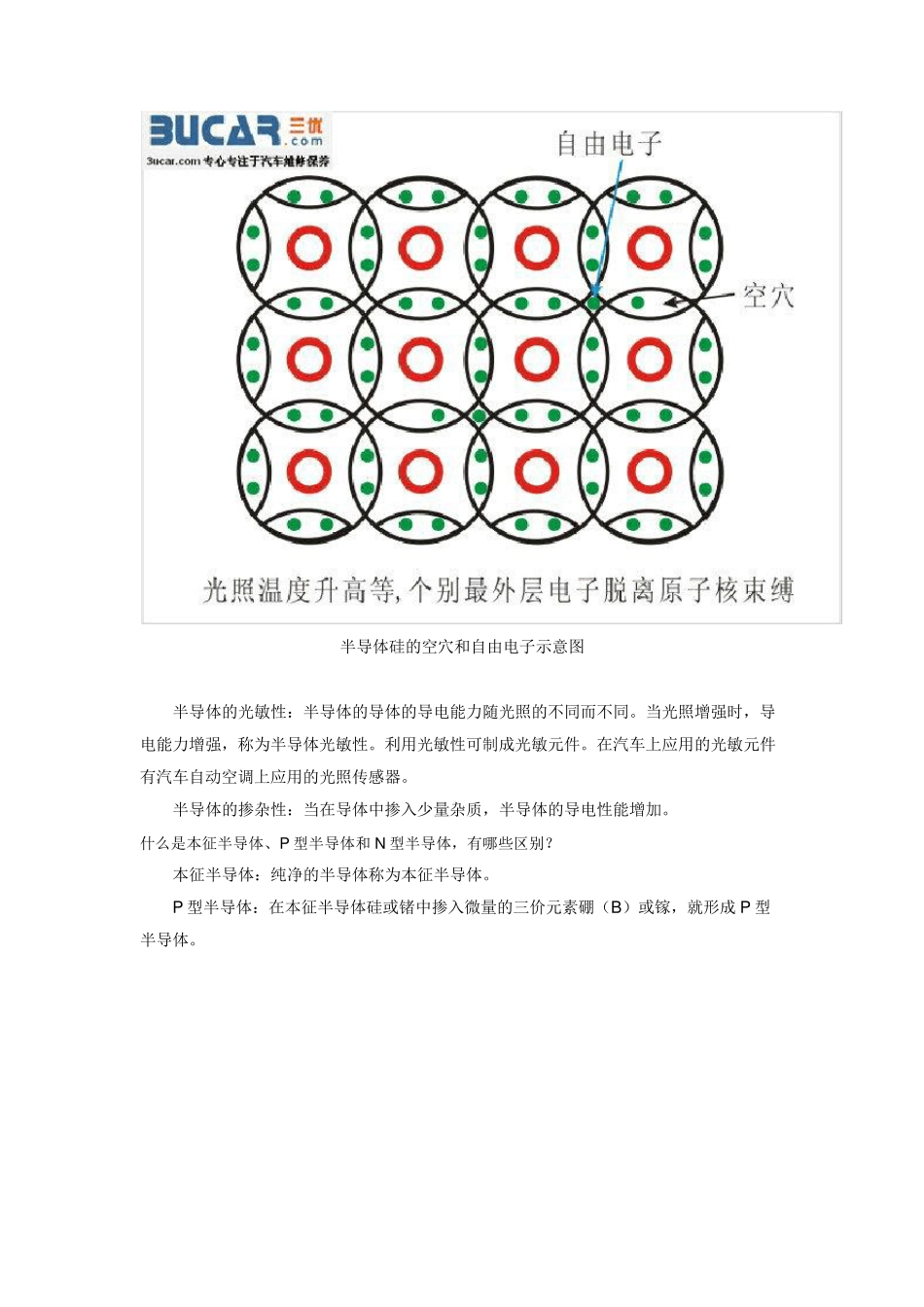

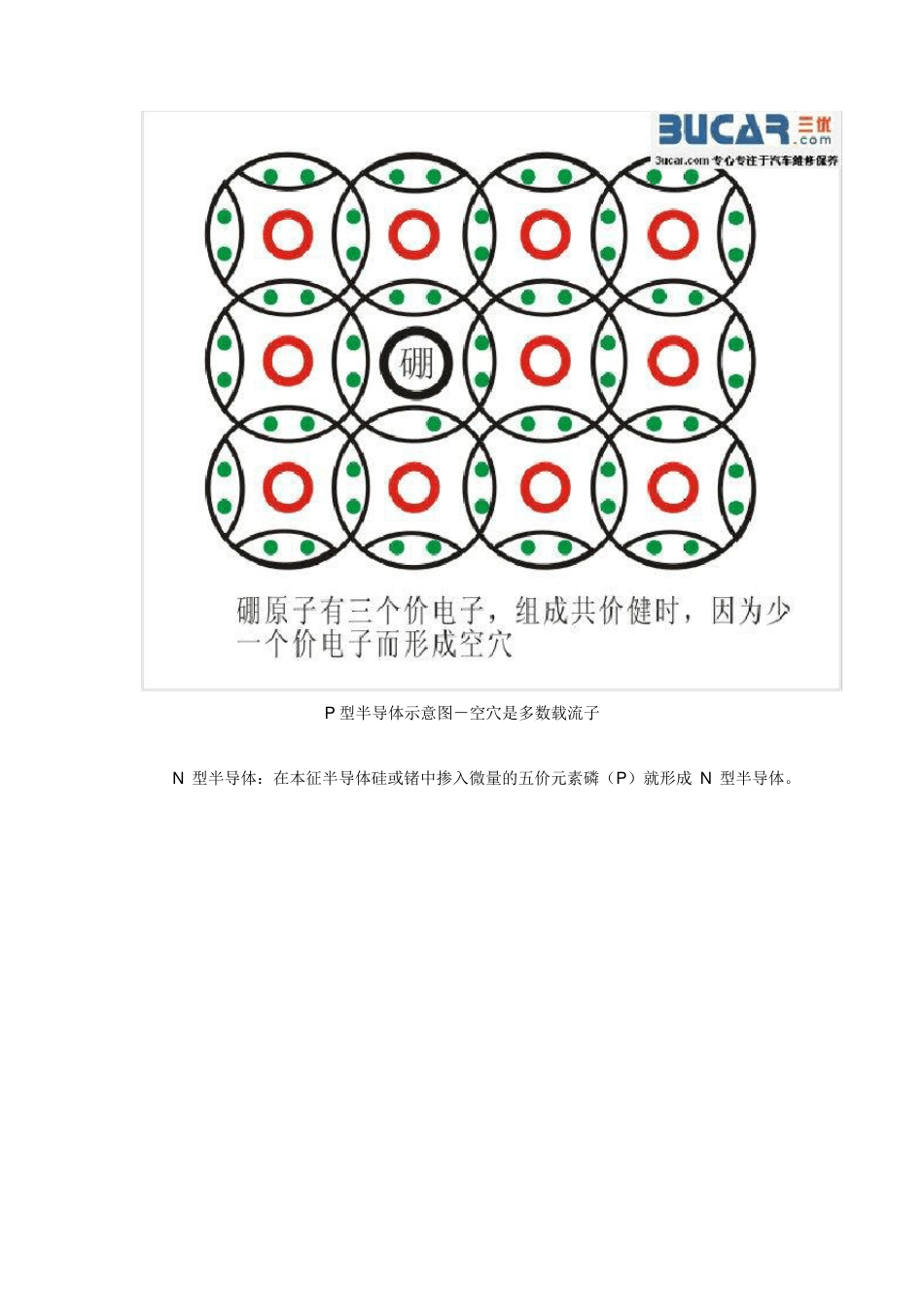

在自然界中，根据材料的导电能力，我们可以将他们划分导体、绝缘体和半导体。 常见的导体如铜和铝、常见的绝缘体如橡胶、塑料等。什么是半导体呢？半导体的导电能力介于导体和绝缘体之间，常见的半导体材料有硅（Si）和锗（Ge）。到此，请记住两种半导体材料：硅、锗。因为以后你会听说硅管、锗管。意思很明显，说明这种二极管或三极管是用硅或锗作为基材的。 半 导 体硅原子结构图 半导体有几个特性有必要了解一下：热敏性、光敏性和掺杂性； 半导体的热敏性：半导体的导电能力受温度影响较大，当温度升高时，半导体的导电能力大大增强，被称为半导体的热敏性。利用半导体的热敏性可制成热敏元件，在汽车上应用的热敏元件有温度传感器，如水温传感器、进气温度传感器等。 半导体硅的空穴和自由电子示意图 半导体的光敏性：半导体的导体的导电能力随光照的不同而不同。当光照增强时，导电能力增强，称为半导体光敏性。利用光敏性可制成光敏元件。在汽车上应用的光敏元件有汽车自动空调上应用的光照传感器。 半导体的掺杂性：当在导体中掺入少量杂质，半导体的导电性能增加。 什么是本征半导体、P 型半导体和N 型半导体，有哪些区别？ 本征半导体：纯净的半导体称为本征半导体。 P 型半导体：在本征半导体硅或锗中掺入微量的三价元素硼（B）或镓，就形成P 型半导体。 P 型半导体示意图－空穴是多数载流子 N 型半导体：在本征半导体硅或锗中掺入微量的五价元素磷（P）就形成N 型半导体。 N 型半导体中自由电子是多数载流子 PN 结和二极管 在半导体硅或锗中一部分区域掺入微量的三价元素硼使之成为P 型，另一部分区域掺入微量的五价元素磷使之成为N 型半导体。在P 型和N 型半导体的交界处就形成一个 PN结。一个 PN 结就是一个二极管，P 区的引线称为阳极，N 区的引线称为阴极。 二极管结构图：P 区引线成为阳极、N 区引线成为阴极 二极管的单向导电性能 二极管具前单向导电性能， （1）正向导通：当 PN 结加上正向电压，即 P 区接蓄电池正级，N 区接蓄电池负极时，PN 结处于导通状态，如图所示，试灯有电流通过，点亮。 二极管正向导通示意图 注意二极管正向导通时存在着电压降，什么意思呢？如果蓄电池电压是 12V，则试灯上的电压一定小于 12V，大约是 11.6V 吧，哪 0.4V 在那里呢？在二极管上，这 0.4V 就是二极管的电压降。二极管的电压降取决于二极管采用的是锗管还是硅管：锗管的电压...
