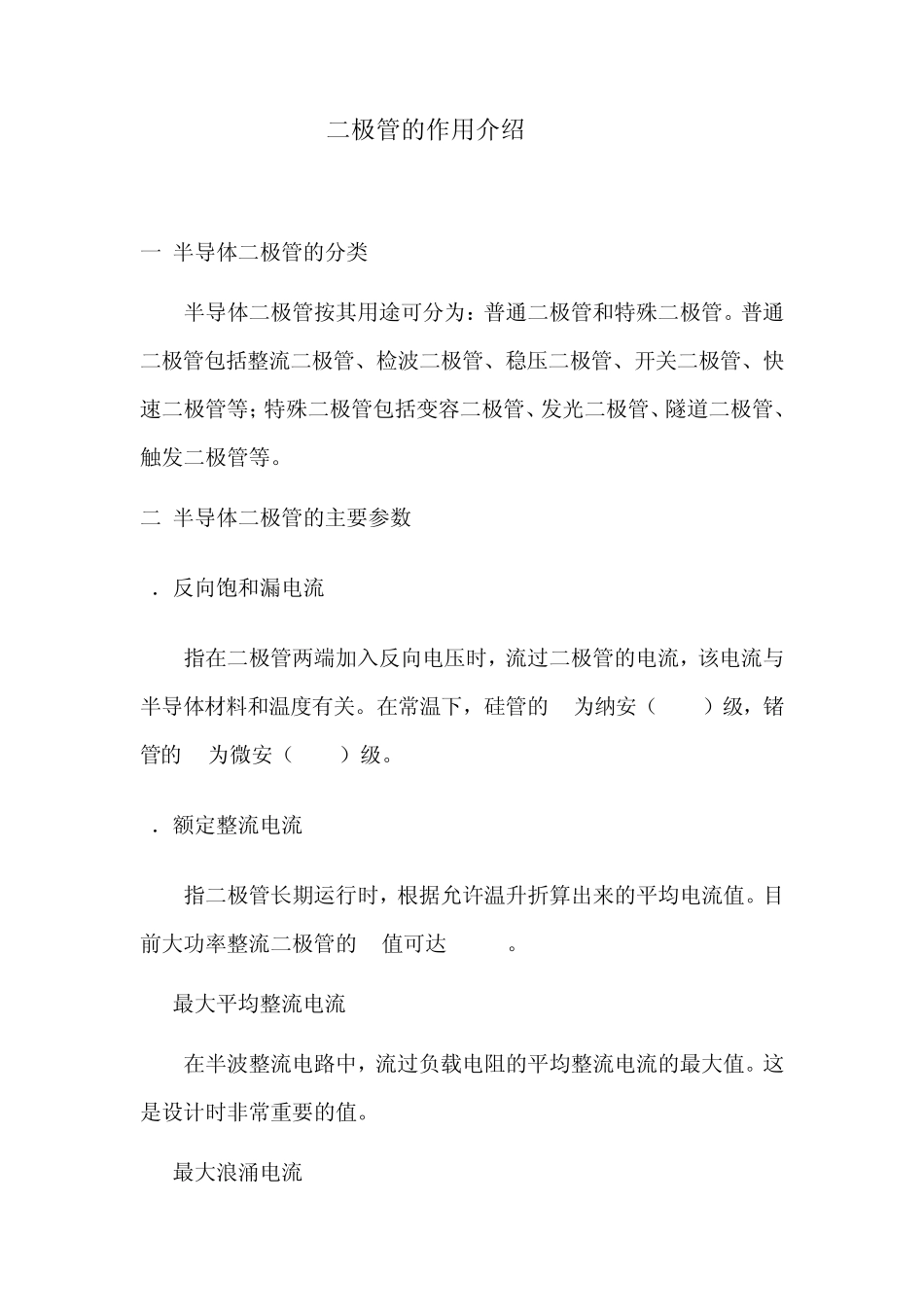

二极管的作用介绍 一.半导体二极管的分类 半导体二极管按其用途可分为：普通二极管和特殊二极管。普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。 二.半导体二极管的主要参数 1．反向饱和漏电流IR 指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。 2．额定整流电流IF 指二极管长期运行时，根据允许温升折算出来的平均电流值。目前大功率整流二极管的IF值可达 1000A。 3. 最大平均整流电流IO 在半波整流电路中，流过负载电阻的平均整流电流的最大值。这是设计时非常重要的值。 4. 最大浪涌电流IFSM 允许流过的过量的正向电流。它不是正常电流，而是瞬间电流，这个值相当大。 5．最大反向峰值电压 VRM 即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。 因给整流器加的是交流电压，它的最大值是规定的重要因子。最大反向峰值电压 VRM指为避免击穿所能加的最大反向电压。目前最高的VRM值可达几千伏。 6. 最大直流反向电压 VR 上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的. 7．最高工作频率 fM 由于 PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。点接触式二极管的fM值较高，在 100MHz以上；整流二极管的fM较低，一般不高于几千赫。 8．反向恢复时间 Trr 当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。实际上，一般要延迟一点点时间。决定电流截止延时的量，就是反向恢复时间。虽然它直接影响二极管的开关速度，但不一定说这个值小就好。也即当二极管由导通突然反向时，反向电流由很大衰减到接近 IR时所需要的时间。大功率开关管工作在高频开关状态时，此项指标至为重要。 9. 最大功率 P 二极管中有电流流过，就会吸热，而使自身温度升高。最大功率P为功率的最大值。具体讲就是加在二极管两端的电压乘以流过的电流。这个极限参数对稳压二极管，可变电阻二极管显得特别重要。 三.几种常用二极管的特点 1．整流二极管 整流二极管结构主要是平面接触型，其特点是允许通过的电流...
