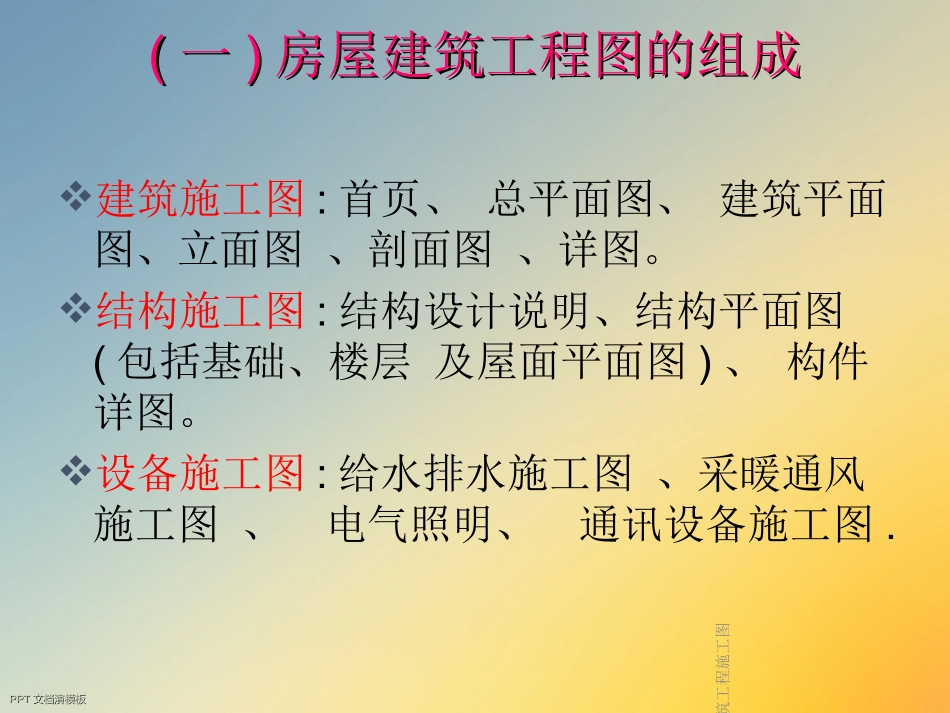

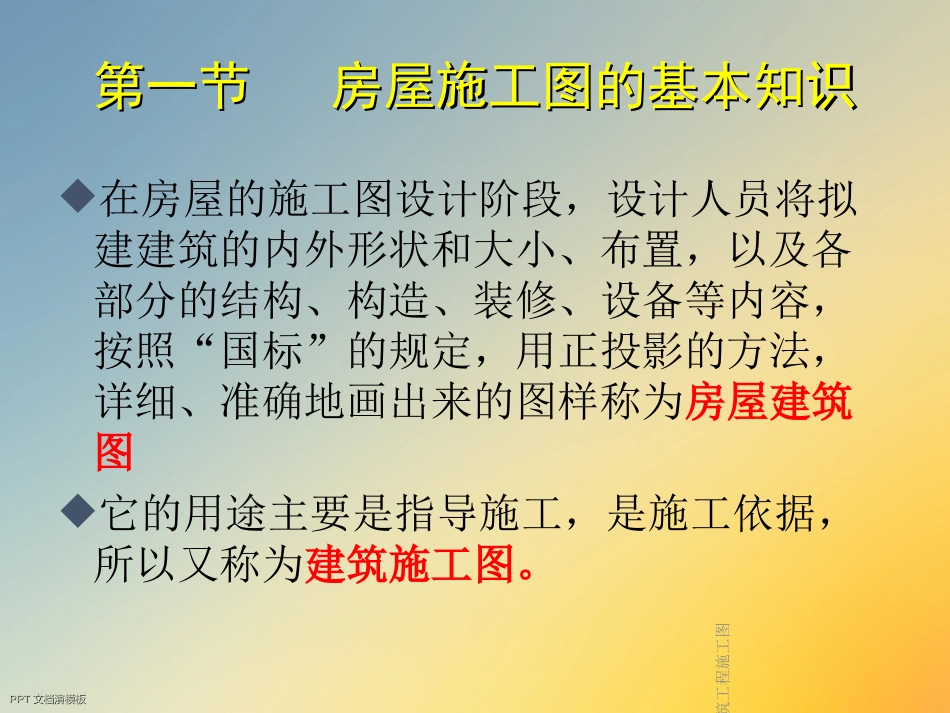

24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板房屋建筑工程施工图24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板第一节房屋施工图的基本知识第一节房屋施工图的基本知识在房屋的施工图设计阶段，设计人员将拟建建筑的内外形状和大小、布置，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影的方法，详细、准确地画出来的图样称为房屋建筑图它的用途主要是指导施工，是施工依据，所以又称为建筑施工图。24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板((一一))房屋建筑工程图的组成房屋建筑工程图的组成建筑施工图:首页、总平面图、建筑平面图、立面图、剖面图、详图。结构施工图:结构设计说明、结构平面图(包括基础、楼层及屋面平面图)、构件详图。设备施工图:给水排水施工图、采暖通风施工图、电气照明、通讯设备施工图.24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板((二二))施工图的有关规定施工图的有关规定（1）定位轴线:指的是墙、柱和屋架等构件的轴线。应采用细单点长画线表示,深入墙内10~15mm。轴线有横向与纵向定位轴线两种.水平方向采用阿拉伯数字,从左至右编写的称为横向定位轴线;垂直方向采用大写拉丁字母自下而上编写的称为纵向定位轴线(其中I、O、Z不得用于编号）。24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板定位轴线符号及附加定位轴线定位轴线符号及附加定位轴线见下图见下图•采用细实线，直径8~10mmB14表示4号轴线后附加的第一根轴线102表示2号轴线之前附加的第一根轴线24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板（（22）标高：）标高：表示房屋竖向高度的尺寸（单位为表示房屋竖向高度的尺寸（单位为米）米）绝对标高：是青岛黄海平均海平面为零点起算的高度。总平面图中常采用。相对标高：把房屋建筑室内底层主要房间地面定为基准面起量的高度。精确到小数点后三位。建筑标高：标在建筑完成面上的标高。结构标高：标在结构构件表面上的标高。标高符号：为45度等腰直角三角形，高约3mm。24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板（（33）详图及详图索引符号）详图及详图索引符号索引符号：图样中的某一局部或构件，如需另见详图时，则应以索引符号索引。索引符号的表示：以细实线画出直径为10mm的圆圈。①表示详图在本张图纸内：②表示详图不在本张图纸内：③剖切详图索引符号：24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板索引符号标示见下图索引符号标示见下图5一详图的编号详图在本张图纸上5863剖切位置剖面详图的编号剖面详图所在图纸的编号投射方向24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板详图符号:索引出的详图画好之后,应在详图下方编上号,称为详图符号.详图符号分以下两种情况:①当详图与被索引的图在同一张图纸时,详图符号如图所示5详图编号粗实线绘制直径为14mm24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板2)当详图与被索引的图不在同一张图纸上时,详图符号如图所示54详图编号被索引的图纸编号24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板指北针：用于表明方向，按国标规定绘制，其圆用细实线绘制，直径为24mm，指北针尾部宽为3mm，头部指向北方。风玫瑰图：用于表明建设区域由外面吹过该中心的风向频率。图中实线折线范围表示全年的风向频率，虚线表示夏季的风向频率。对称符号：连接符号：24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板第二节建筑施工图第二节建筑施工图建筑总平面：表明拟建房屋所在基地一定范围内的总体布置，地形、地貌、标高以及与原有环境的关系和邻界情况。掌握总平面图中各种图例符号：详见教材表5-2-1总平面图中的尺寸以米(m)为单位，并保留两位小数。测量坐标：在地形图上画成交叉十字线的坐标网，X为南北方向的轴线，Y为东西方向的轴线。建筑坐标：当房屋朝向与测量坐标方向不一致时采用，横墙方向轴线标为A，纵墙方向的轴线标为B。24/10/20房屋建筑工程施工图PPTPPT文档演模板文档演模板建筑平面图：主要表示...
