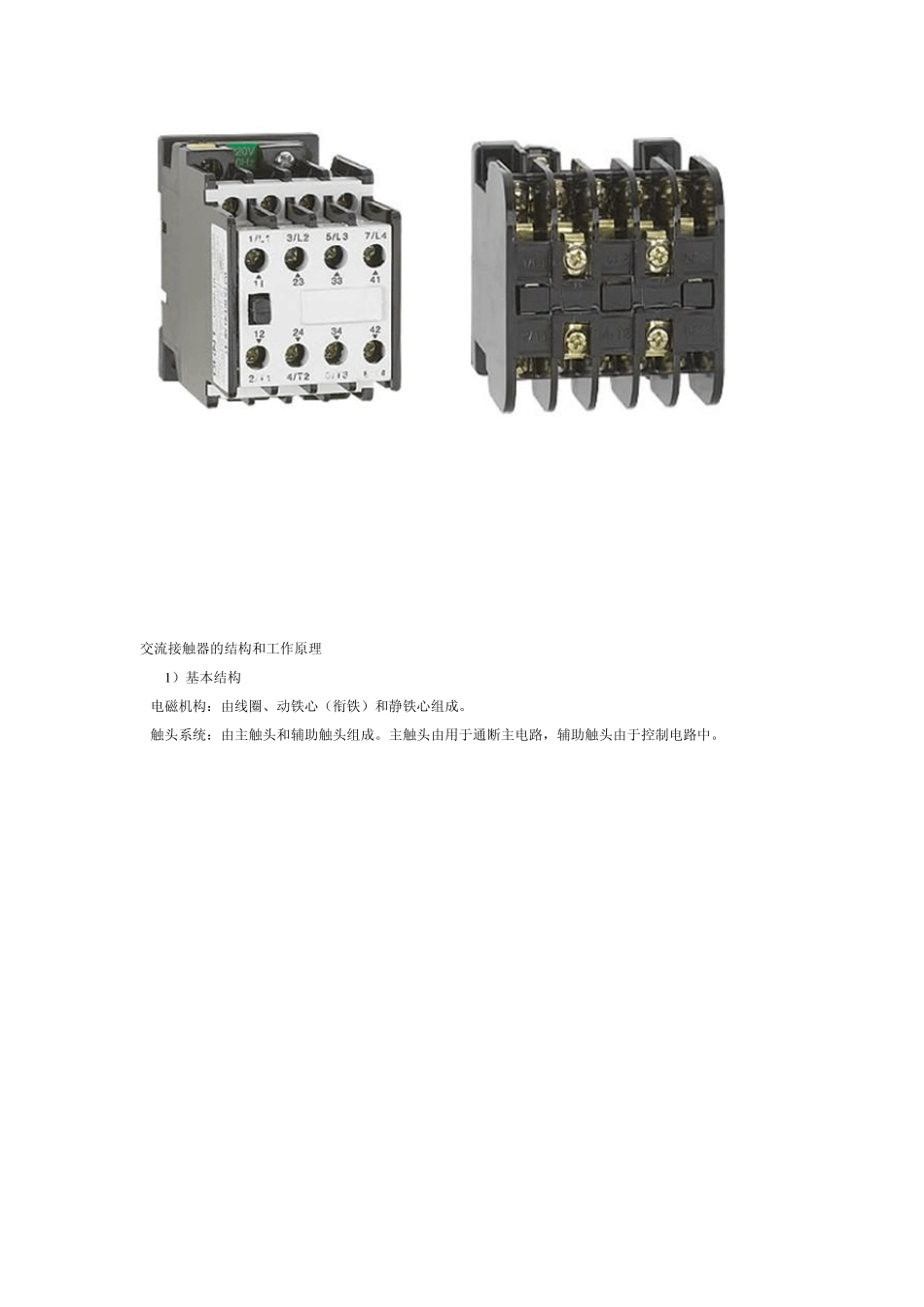

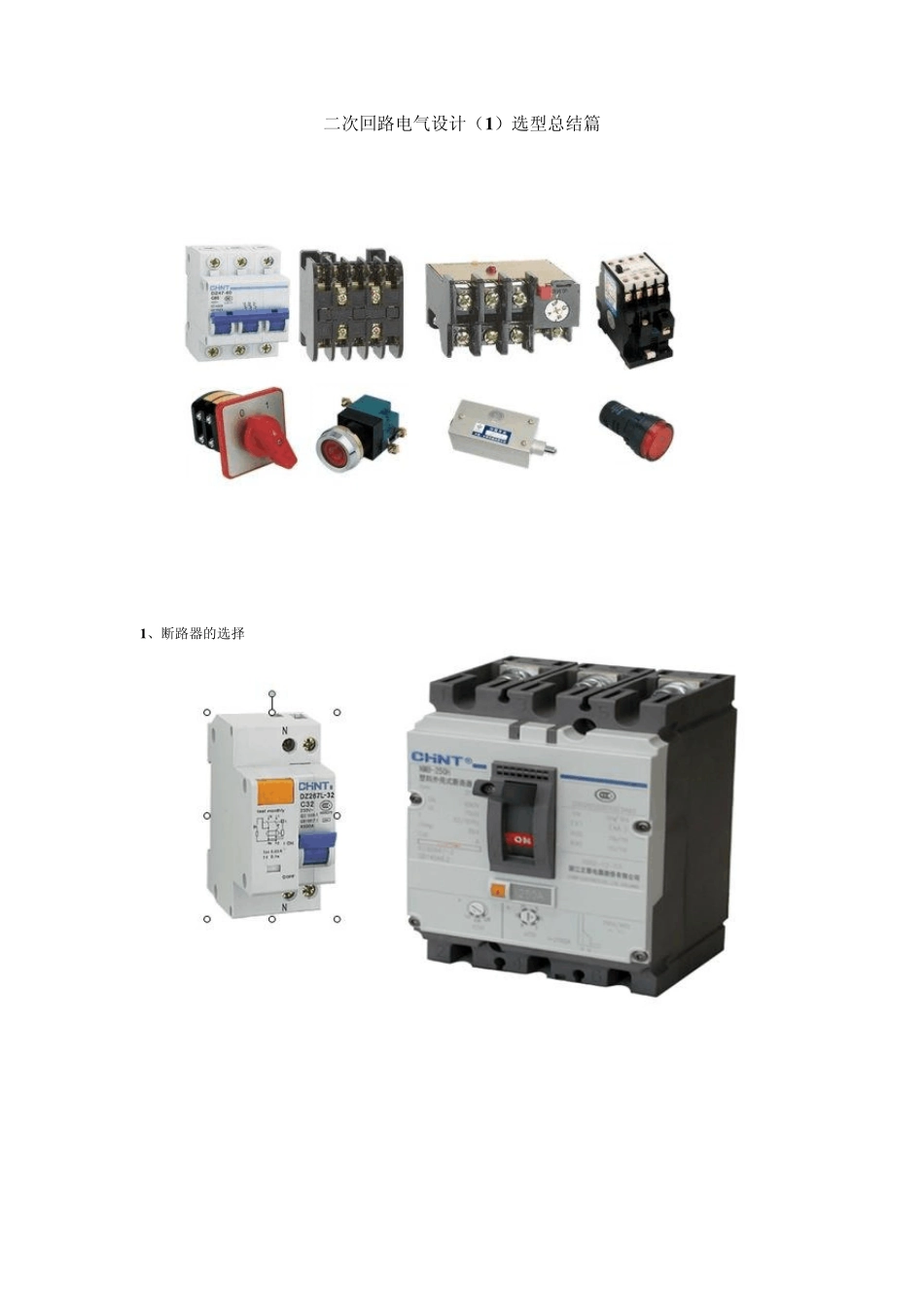

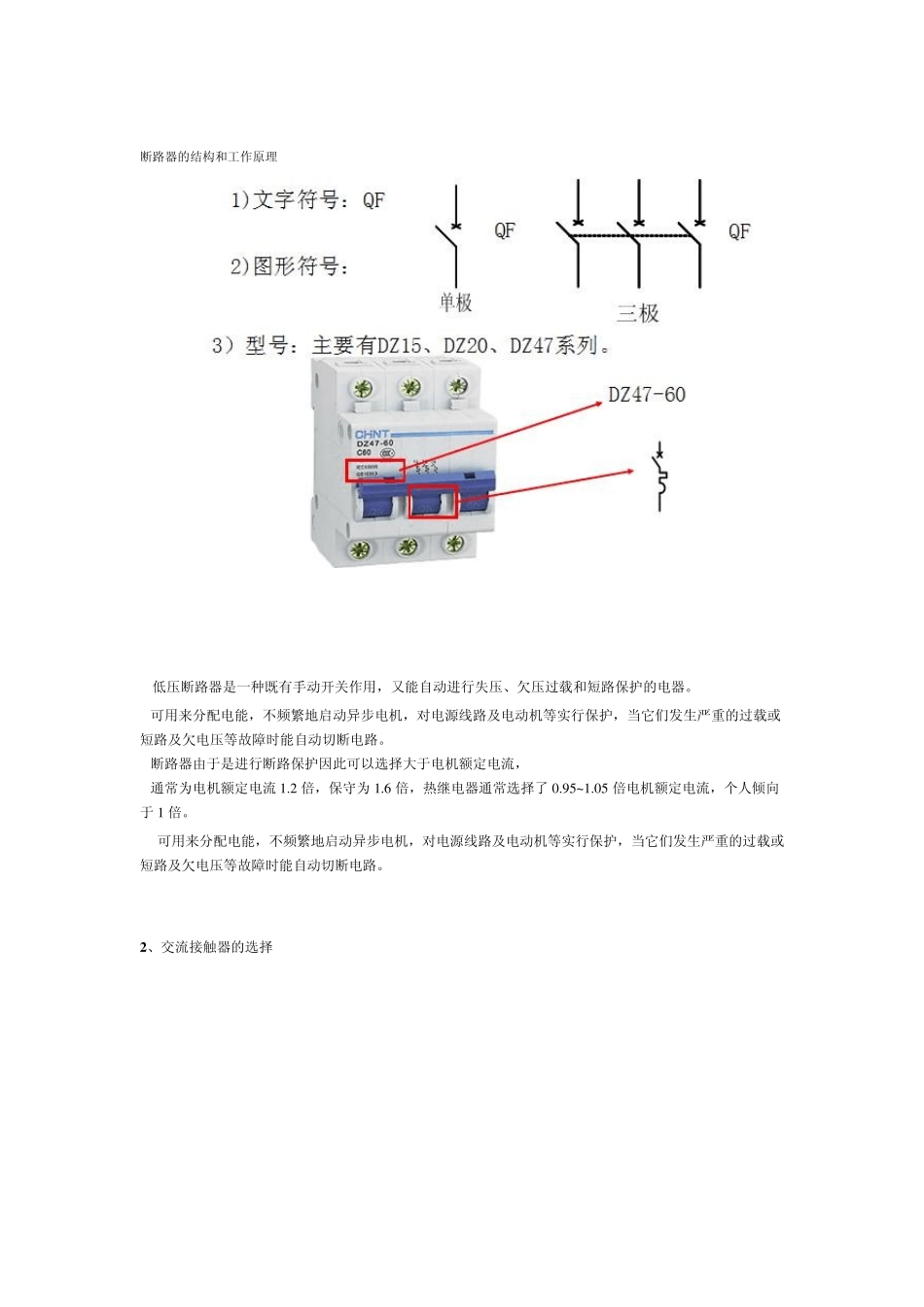

二次回路电气设计（1）选型总结篇 1、断路器的选择 断路器的结构和工作原理 低压断路器是一种既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。 可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。 断路器由于是进行断路保护因此可以选择大于电机额定电流， 通常为电机额定电流 1.2 倍，保守为 1.6 倍，热继电器通常选择了 0.95~1.05 倍电机额定电流，个人倾向于 1 倍。 可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。 2 、交流接触器的选择 交流接触器的结构和工作原理 1 ）基本结构 电磁机构：由线圈、动铁心（衔铁）和静铁心组成。 触头系统：由主触头和辅助触头组成。主触头由用于通断主电路，辅助触头由于控制电路中。 （1）持续运行的设备。接触器按67-75%算，即100A 的交流接触器，只能控制最大额定电流是67-75A 以下的设备. （2）间断运行的设备。接触器按80%算，即100A 的交流接触器，只能控制最大额定电流是80A 以下的设备. （3）反复短时工作的设备。接触器按116-120%算，即100A 的交流接触器，只能控制最大额定电流是116-120A 以下的设备. 还要考虑工作环境和接触器的结构形式. 3 、铜芯电缆导线安全载流量计算 口诀： 10 下五，100 上二，16、25 四，35、50 三，70、95 两倍半。 穿管、温度八、九折，裸线加一半。铜线升级算。 口诀中的阿拉伯数字与倍数的排列关系如下： 对于 1.5、2.5、4、6、10mm2 的导线可将其截面积数乘以5 倍。 对于 16、25mm2 的导线可将其截面积数乘以4 倍。 对于 35、50mm2 的导线可将其截面积数乘以3 倍。 对于 70、95mm2 的导线可将其截面积数乘以2.5 倍。 对于 120、150、185mm2 的导线可将其截面积数乘以2 倍。 铜线面积升一级算 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 按这个口诀来看 算出来的载流量要大些。 二次回路的设备选择及配置 第一节 控制和信号回路的设备选择 第 １ 条 控制开关应按需要的触点数量、控制接线、操作的频繁程度、回路的额定电压、额定电流和分断电流来选择。 第 ２ 条 灯光监视接线中的信号灯及附加电阻...
