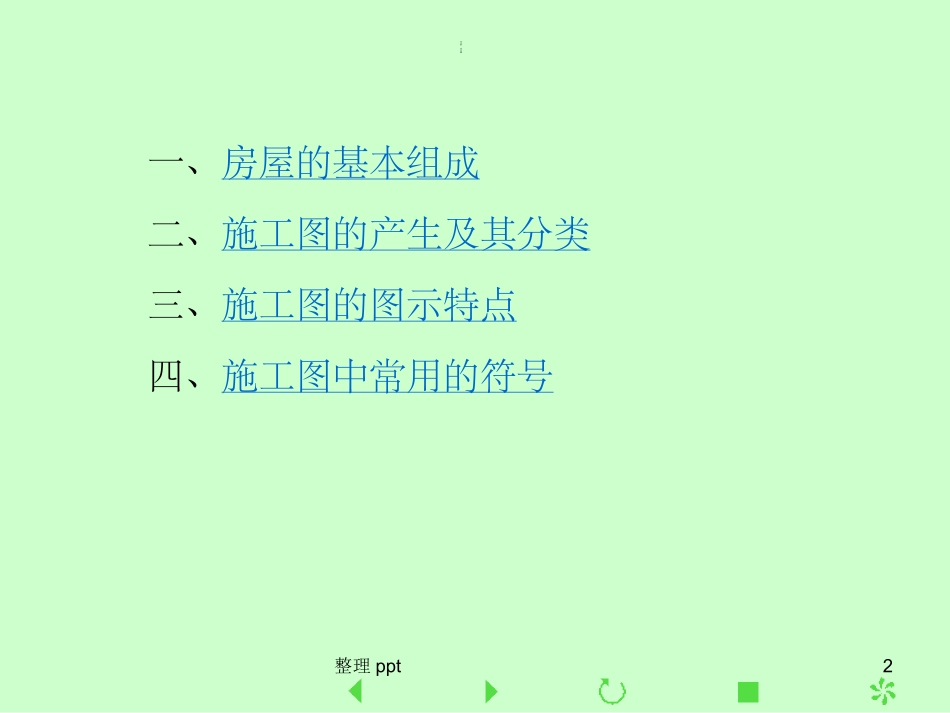

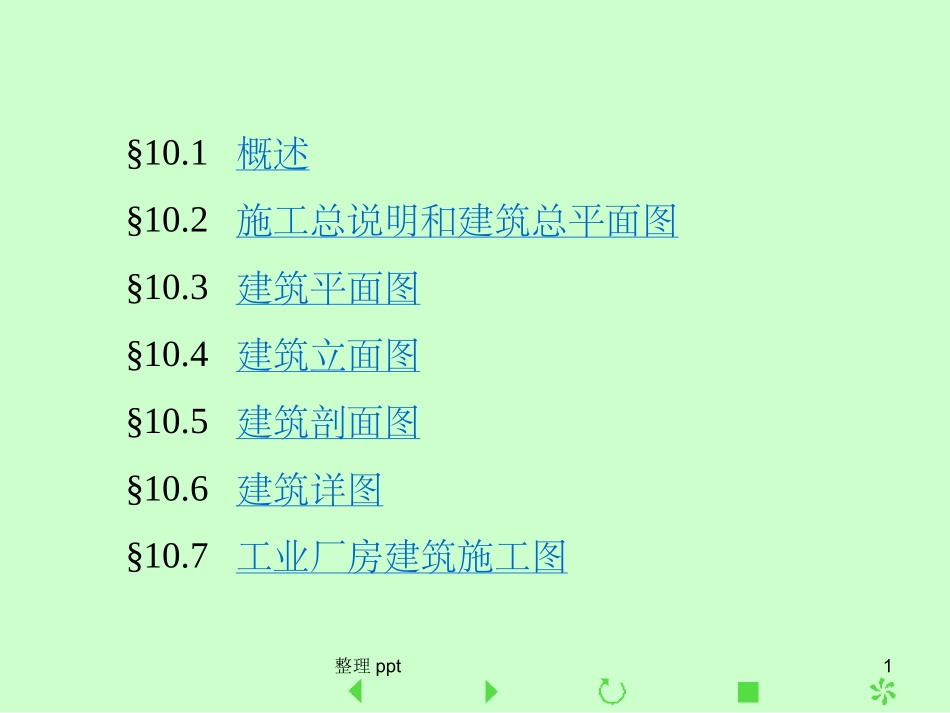

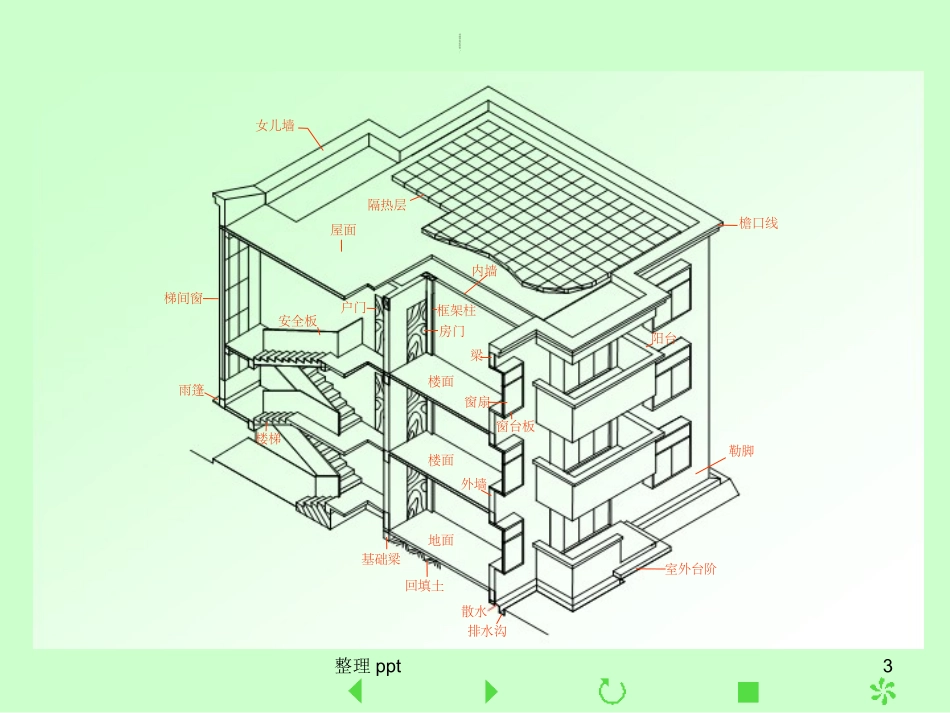

整理ppt1第十章建筑施工图§10.1概述§10.2施工总说明和建筑总平面图§10.3建筑平面图§10.4建筑立面图§10.5建筑剖面图§10.6建筑详图§10.7工业厂房建筑施工图整理ppt2§10.1概述一、房屋的基本组成二、施工图的产生及其分类三、施工图的图示特点四、施工图中常用的符号整理ppt3一、房屋的基本组成梯间窗雨篷安全板户门框架柱房门内墙梁窗扇阳台窗台板檐口线外墙勒脚室外台阶回填土基础梁女儿墙隔热层屋面楼面楼面地面散水排水沟楼梯整理ppt4二、施工图的产生及其分类（一）初步设计阶段1.设计前的准备2.方案设计3.绘制初步设计图（二）施工图设计阶段1.图纸目录2.设计总说明3.建筑施工图4.结构施工图5.建筑装修图6.设备施工图整理ppt5三、施工图的图示特点1.施工图中各种图样，主要用正投影法绘制2.平、立面图一般用较小比例绘制整理ppt61.施工图中各种图样，主要用正投影法绘制立面图平面图剖面图整理ppt72.平、立面图一般用较小比例绘制比例1：100比例1：100比例1：100整理ppt8四、施工图中常用的符号1.定位轴线2.标高3.索引符号与详图符号4.指北针5.常用建筑材料图例6.其他符号整理ppt91.定位轴线(2)附加定位轴线的编号(3)详图的轴线编号整理ppt10(1)附加定位轴线的编号表示2号轴线以后附加的第一根轴线(a)表示C号轴线以后附加的第三根轴线(c)表示A号轴线以前附加的第二根轴线(d)表示1号轴线以前附加的第一根轴线(b)整理ppt11(2)详图的轴线编号用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时整理ppt122.标高约3mm约3mm所注部位的引出线a)总平面图上的室外标高符号b)平面图上的楼地面标高符号c)立面图、剖面图各部位的标高符号a)左边标注时b)右边标注时c)右边标注特殊情况时d)多层标高时整理ppt133.索引符号与详图符号(1)索引符号(2)索引剖面详图的索引符号(3)详图符号整理ppt14(1)索引符号详图的编号详图绘制在本张图纸内详图所在图纸的编号详图的编号标准详图编号详图所在图纸编号或页数标准图册编号整理ppt15(2)索引剖面详图的索引符号剖切位置线表示从上向下投射表示从下向上投射剖切位置线表示从左向右投射线剖切位置J103整理ppt16(3)详图符号详图编号被索引的图样所在的图纸编号详图编号整理ppt174.指北针243整理ppt185.常用建筑材料图例（摘自GB/T50001--2001）整理ppt195.常用建筑材料图例（摘自GB/T50001--2001）整理ppt205.常用建筑材料图例（摘自GB/T50001--2001）整理ppt216.其他符号(1)引出线(2)对称符号(3)连接符号整理ppt22(1)引出线①引出线②共同引出线③多层改造指引线整理ppt23①引出线整理ppt24②共同引出线整理ppt25③多层改造指引线(文字说明)(文字说明)整理ppt26(2)对称符号整理ppt27(3)连接符号连接编号整理ppt28§10.2施工总说明和建筑总平面图一、建筑总平面图二、总平面图常用图例整理ppt29一、建筑总平面图新建房屋的底层平面轮廓应拆除的建筑物计划建造的房屋室外整平地坪的绝对标高室内地坪的绝对标高房屋的层数花坛草坪阔叶乔木已有建筑整理ppt30二、总平面图常用图例上图为实体性质的围墙下图为通透性质的围墙如仅表示围墙时不画大门1.在设计图中拟利用者，均应编号说明2.用细实线表示1.用粗实线表示，可用表示入口2.需要时，可在右上角以点数或数字（高层宜用数字）表示层数边坡较长时，可在一端或两端局部表示上图表示测量坐标下图表示建筑坐标用细实线表示用中粗虚线表示整理ppt31二、总平面图常用图例“R9”表示道路转弯半径为9m,，“47.50”为路面中心标高，“6”表示6%，为纵向坡度，“72.00”表示变坡点间距离被挡的土在“突出”的一侧1.上图表示公路桥下图表示铁路桥2.用于旱桥时应注明左图为常绿针叶乔木右图为常绿阔叶乔木整理ppt32§10.3建筑平面图一、平面图的形成和用途二、平面图的图示内容及表示方法三、平面图的主要内容四、常用门图例五、常用窗图例六、建筑平面图中部分常用图例七、建筑平面图的画法整理ppt33建筑平面图假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移去上部之后，画出的水平剖面图，称为建筑平面图，简称平面图。沿底层门窗洞口切开后得到的平面图，称为底层平面图...
